関西工業株式会社 > 製品情報 > その他シャックル

製品情報 products

その他シャックル

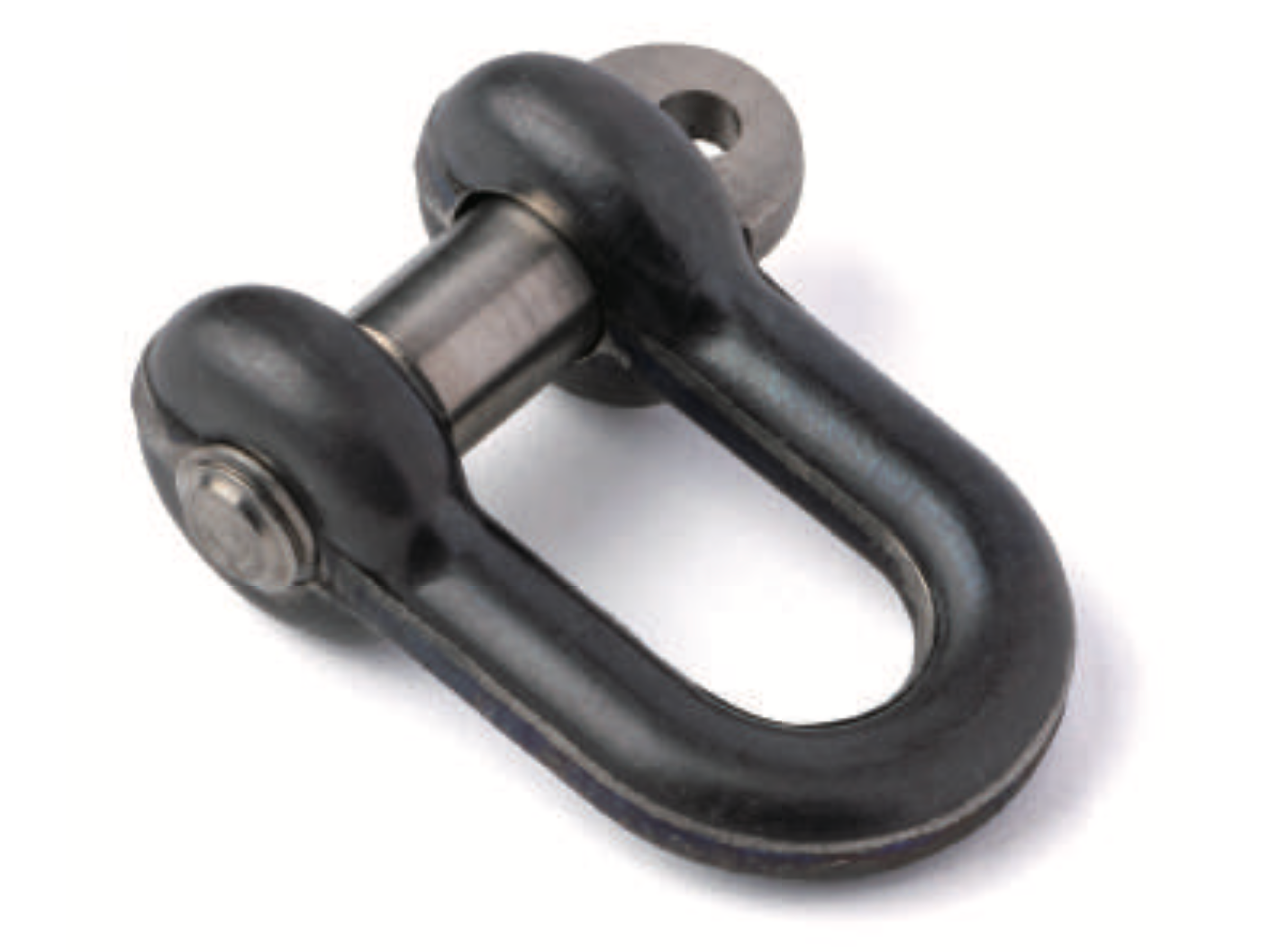

純チタン製シャックル／64合金チタン製シャックル ストレートタイプ

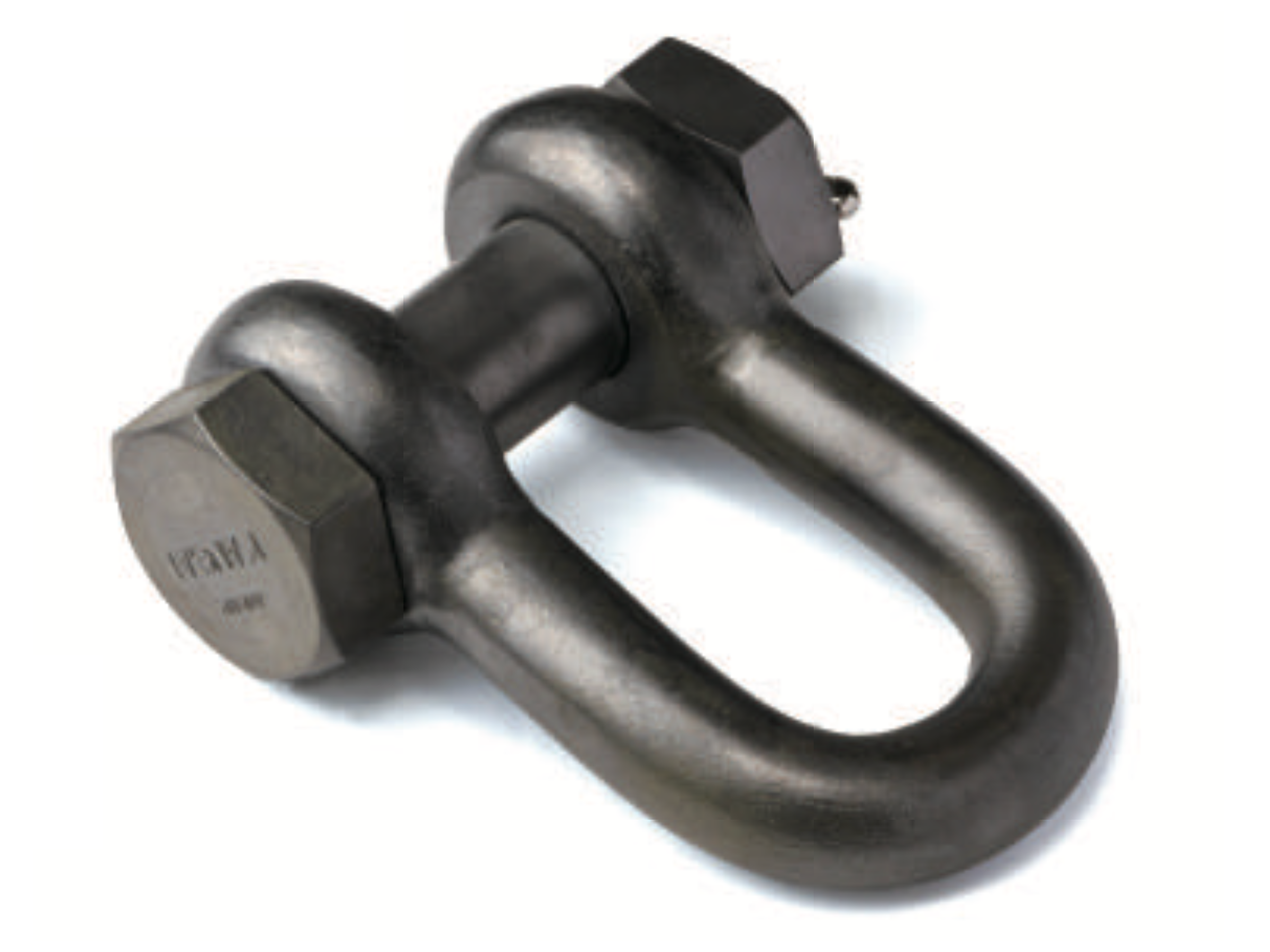

捻込み／ボルトナット

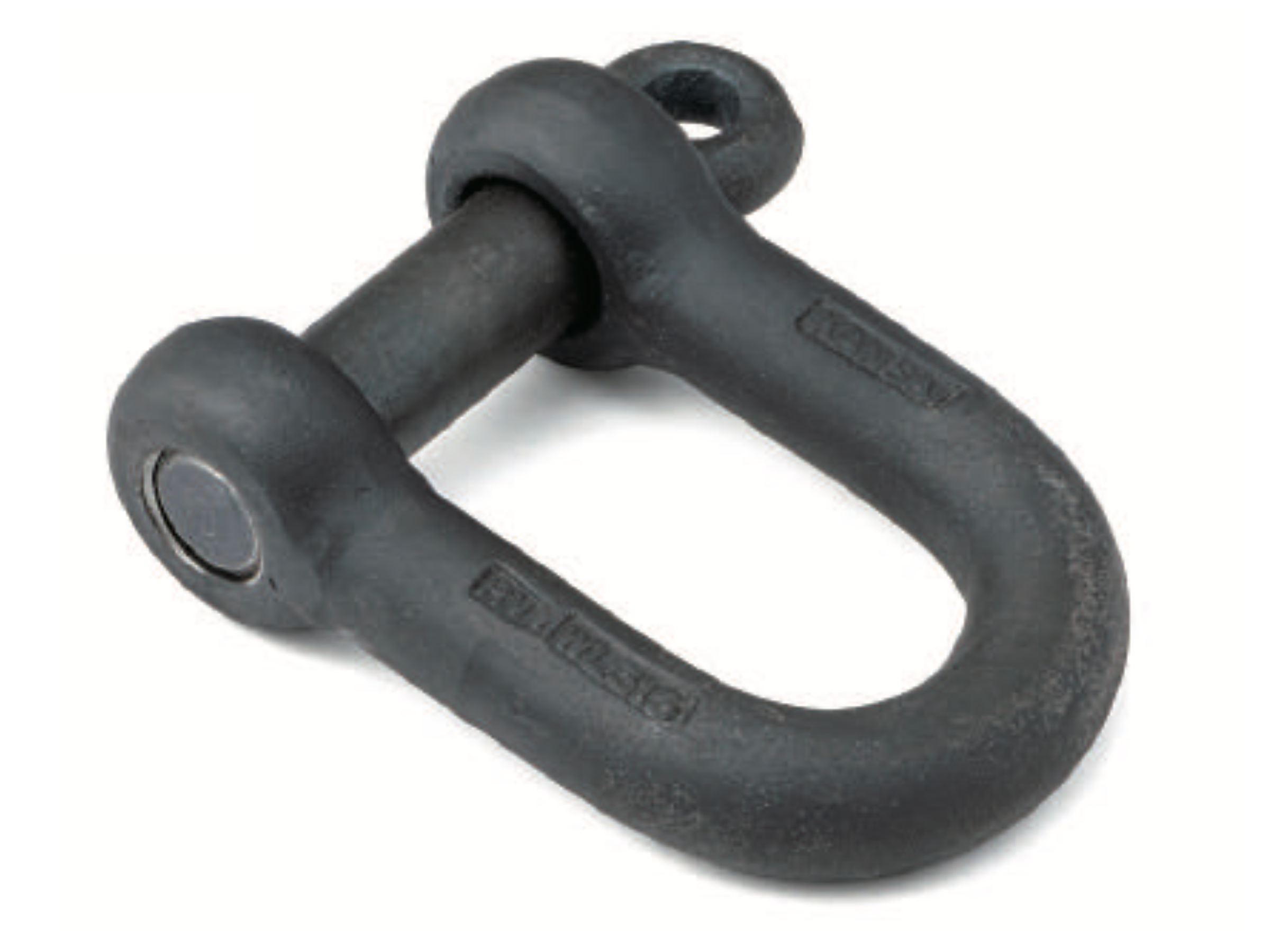

並シャックル ストレートタイプ
捻込み

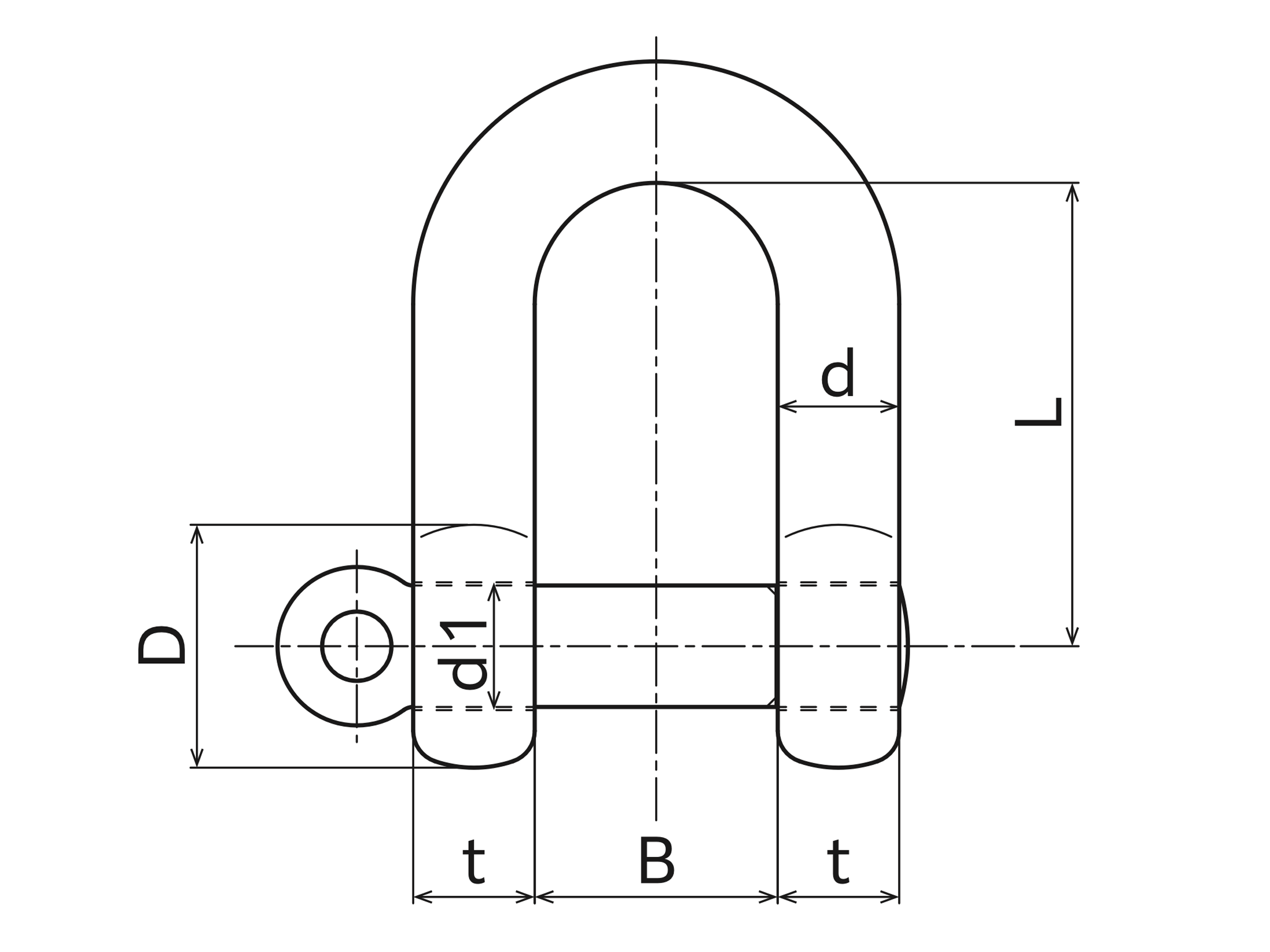

並シャックル（ストレートタイプ・捻込み）

使用荷重 呼び
Size(d&t)		 B
口巾		 L
長さ		 D
頭径		 d1
穴径		 参考重量
(kg)
tf (KN)
3.5t (34.3) 28 1-1/8 56 110 56 30 2.4
4.5t (44.1) 32 1-1/4 64 120 64 34 3.5
6.5t (63.7) 38 1-1/2 76 145 76 40 6.1
8.0t (78.4) 44 1-3/4 80 165 90 46 10.0
12.0t (117.6) 50 2 90 180 100 52 13.2
