M級 JIS規格シャックル

豊富なサイズ・種類から選べるスタンダードなJIS規格シャックル

サイズも種類も豊富で、数ある種類の中から最適なサイズを選ぶことが出来ます。
弊社ではボルトナットタイプ、ねじ込みピンタイプの両方をラインナップしております。

製品の特徴

  • 全て国内自社製造です （MADE IN JAPAN）
  • 鋼材は全て自社で管理しています
  • 全サイズ ミルシートや工場証明書の発行が可能（有償）
  • ロット番号と出荷日からトレーサビリティが取れます
  • 輸出制限に該当するものはありません
  • 社内独自の鍛造方法で製品の形がきれい
  • JISで規定されていないサイズもラインナップしています
    （JISに準じて製作したオリジナル品）

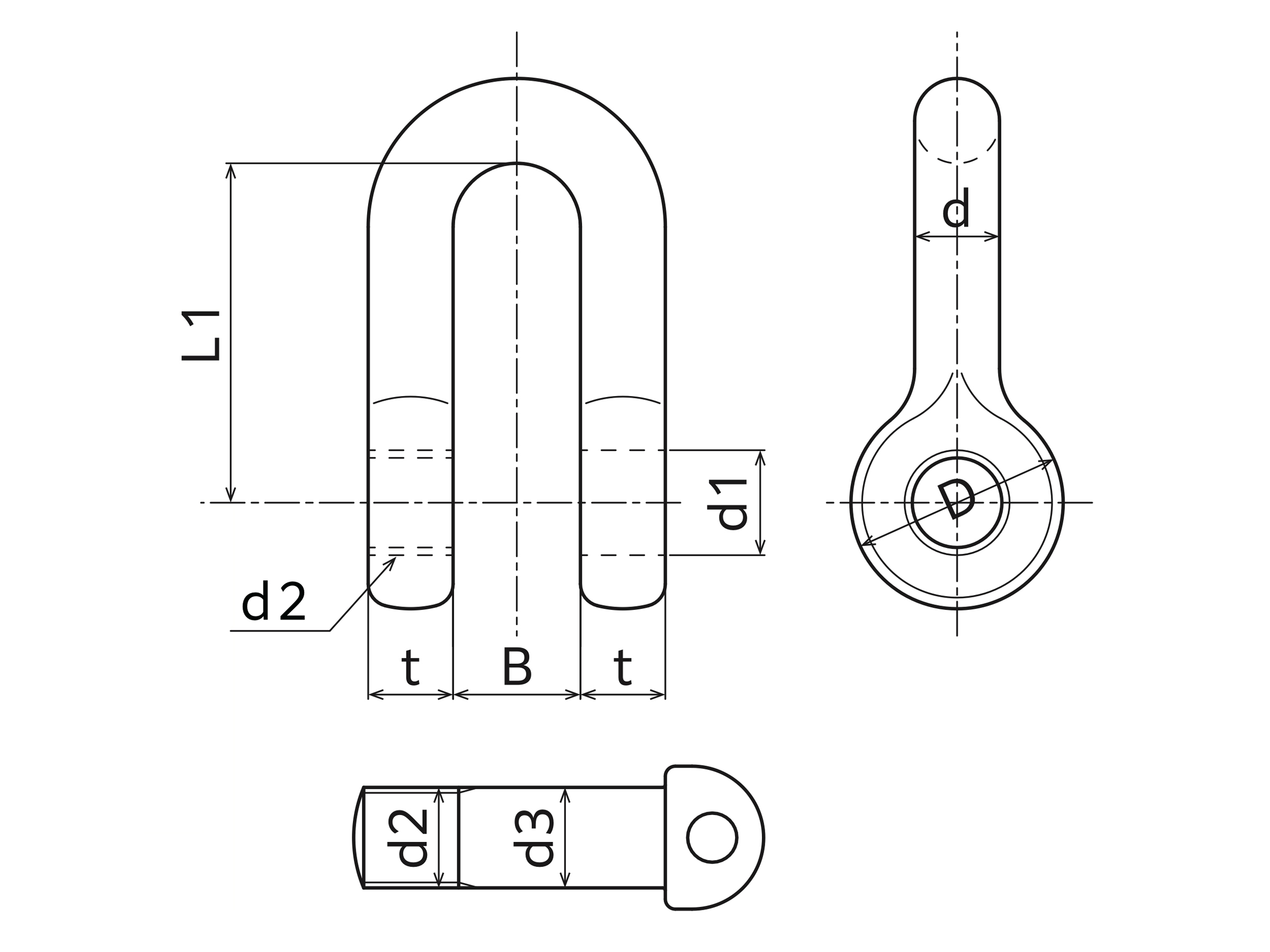

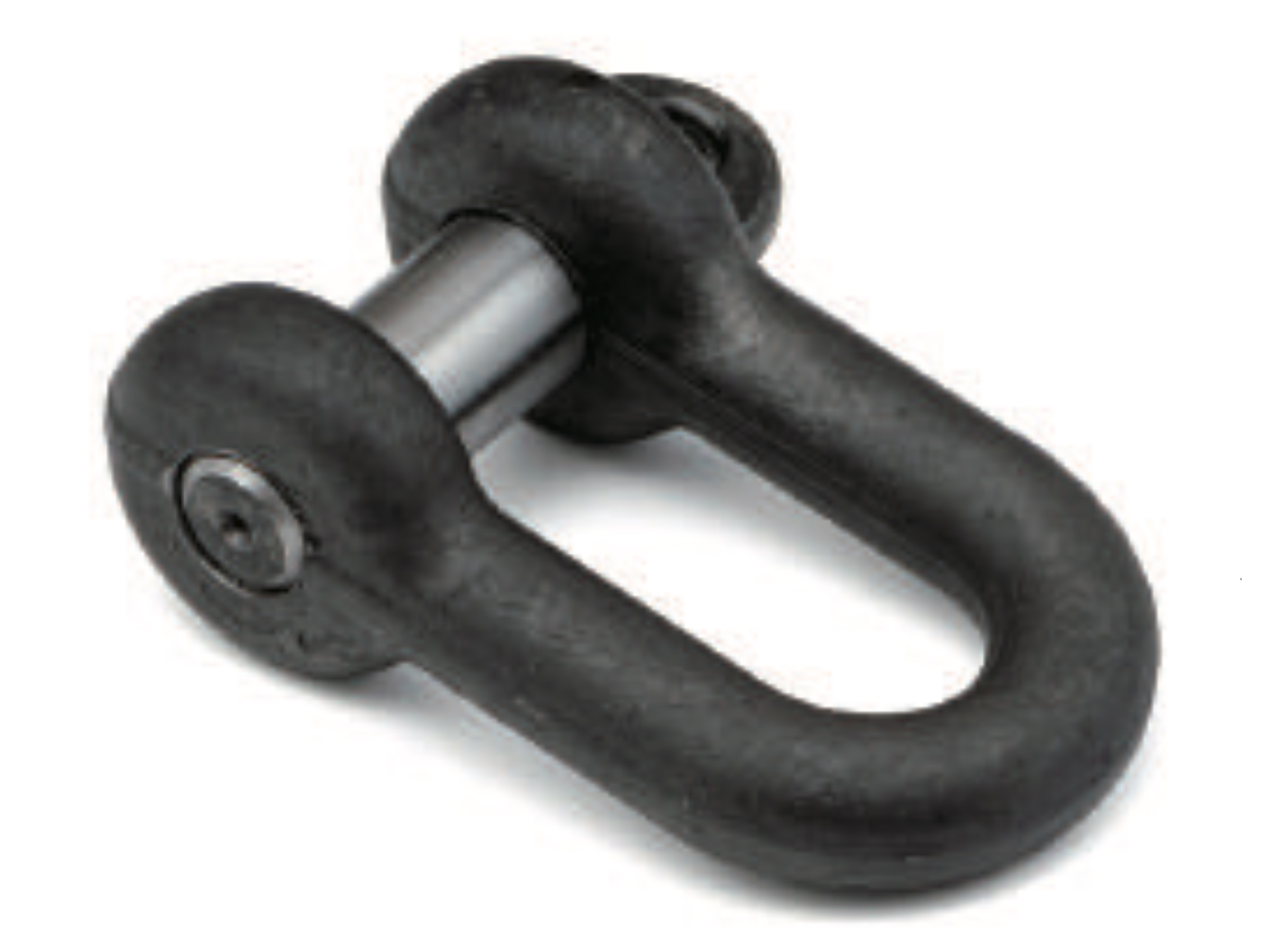

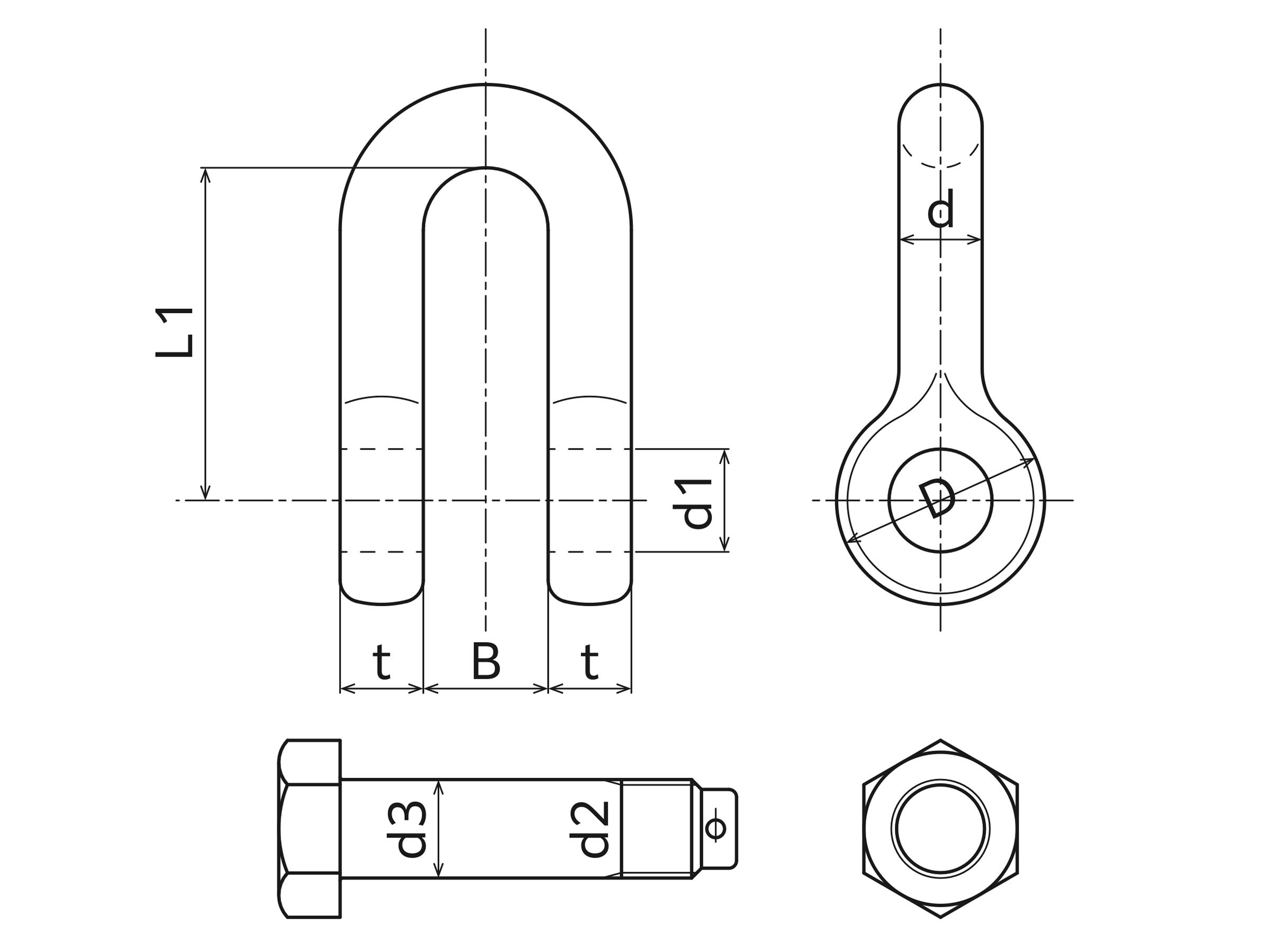

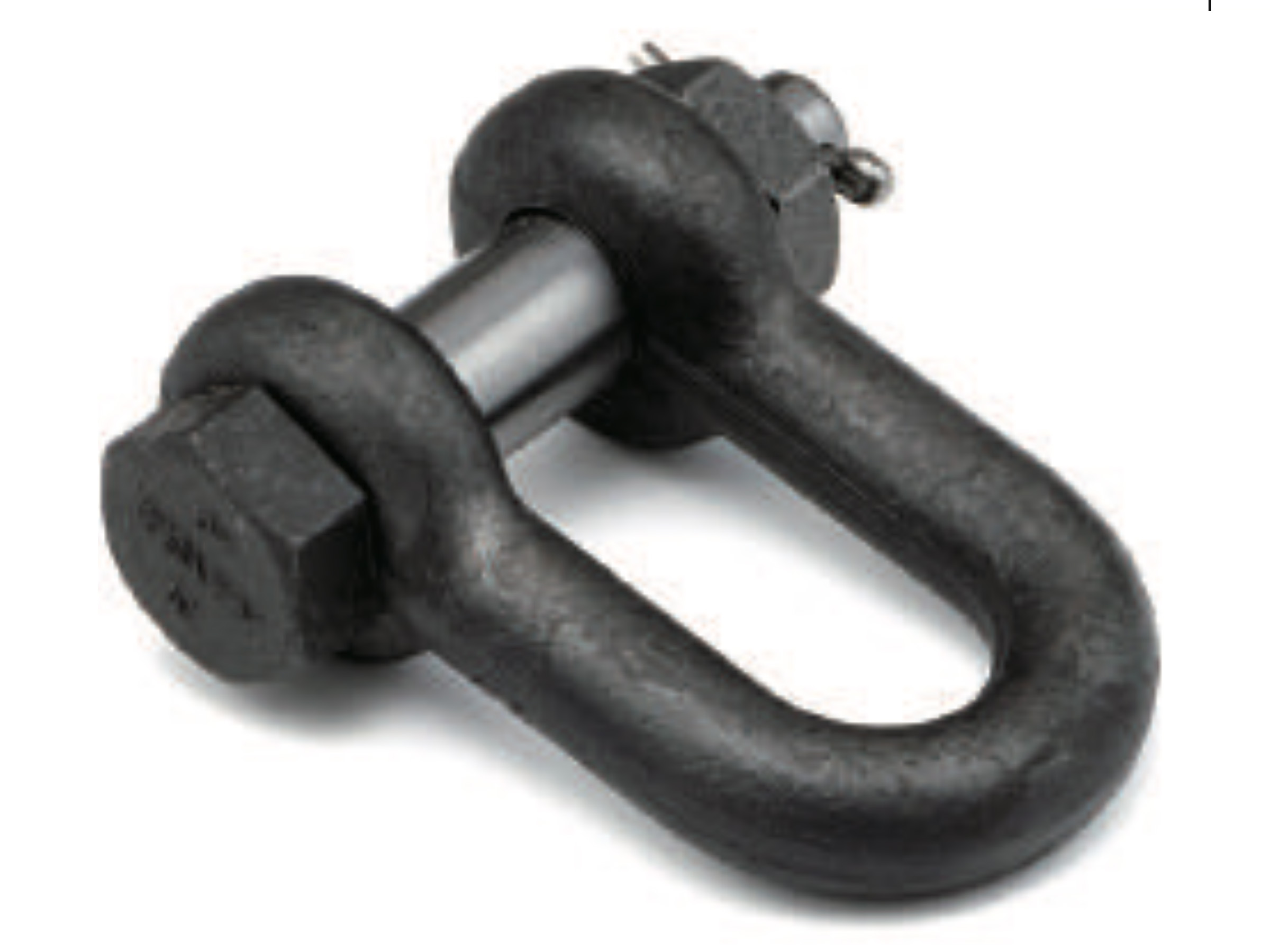

SB型／SC型 ストレートタイプ
ボルトナット／捻込み

M級 JIS規格シャックル（鉄）SB型／SC型

使用荷重 Size
呼び		 d&t B
口巾		 L1
長さ		 D
頭径		 d1
穴径		 d3
ピン径		 Screw d2
捻径		 参考重量 (kg)
tf (KN) SB SC
0.2t (1.96) 6 6 11 24 17 9 8 M8 0.05 0.04
0.315t (3.09) 8 8 14 32 21 11 10 M10 0.10 0.08
0.6t (5.88) 10 10 17 40 25 13 12 M12 0.18 0.14
1.0t (9.8) 12 12 20 48 32 16 15 M14 0.32 0.28
1.25t (12.25) 14 14 24 56 36 18 17 M16 0.47 0.4
1.6t (15.68) 16 16 26 64 40 20 19 M18 0.67 0.57
2.0t (19.6) 18 18 29 72 45 22 21 M20 0.9 0.78
2.5t (24.5) 20 20 31 80 50 25 24 M24 1.3 1.1
3.15t (30.87) 22 22 34 88 55 27 26 M24 1.9 1.5
3.6t (35.28) 24 24 39 96 62 31 30 M30 2.6 2.1
4.0t (39.2) 26 26 41 104 66 33 32 M30 2.9 2.5
4.8t (47.04) 28 28 43 112 70 35 34 M33 3.6 3.0
5.0t (49.0) 30 30 45 120 75 37 36 M36 4.4 3.7
6.3t (61.74) 32 32 48 128 80 39 38 M36 5.1 4.5
7.0t (68.6) 34 34 50 136 85 41 40 M39 6.2 5.2
8.0t (78.4) 36 36 54 144 90 43 42 M42 7.5 6.5
9.0t (88.2) 38 38 57 152 95 47 46 M45 9.0 7.5
10.0t (98.0) 40 40 60 160 100 49 48 M48 10.6 8.8
11.0t (107.8) 42 42 63 168 105 53 51 M48 11.9 –
12.5t (122.5) 44 44 66 176 110 56 54 M48 13.4 –
13.0t (127.4) 46 46 68 184 115 58 56 M48 15.0 –
14.0t (137.2) 48 48 72 192 120 60 58 M56 17.9 –
16.0t (156.8) 50 50 75 200 125 62 60 M56 19.9 –
18.0t (176.4) 55 55 83 220 138 67 65 M64 26.5 –
20.0t (196.0) 60 60 90 240 150 72 70 M64 33.0 –
25.0t (245.0) 65 65 98 260 164 79 77 M72 42.9 –
31.5t (308.7) 70 70 105 280 178 85 83 M80 56.0 –
35.0t (343.0) 75 75 112 300 192 92 92 M80 65.6 –
40.0t (392.0) 80 80 120 320 206 98 96 M90 83.0 –
45.0t (441.0) 85 85 128 340 220 104 102 M90 94.7 –
50.0t (490.0) 90 90 135 360 232 110 108 M100 115.0 –

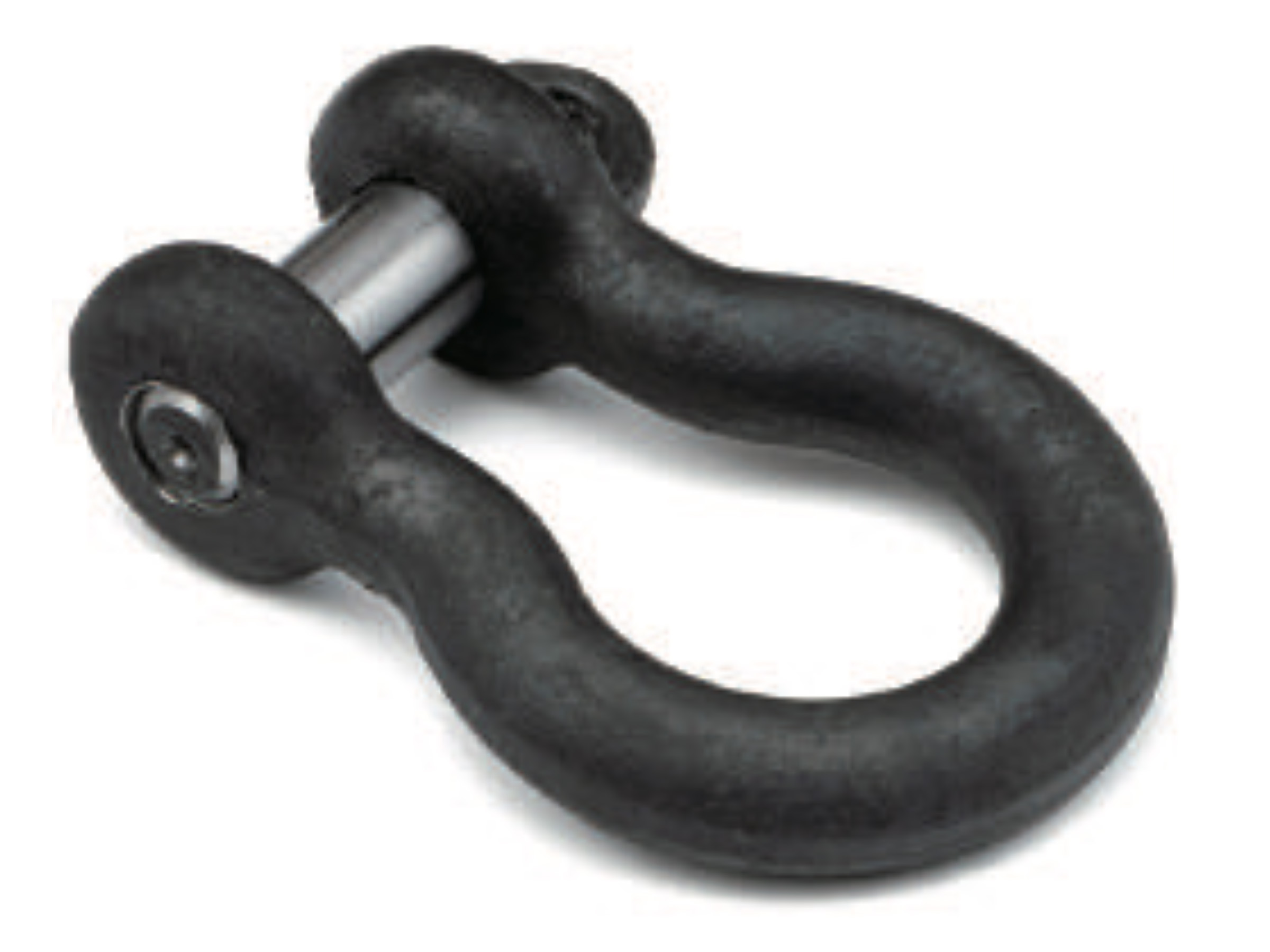

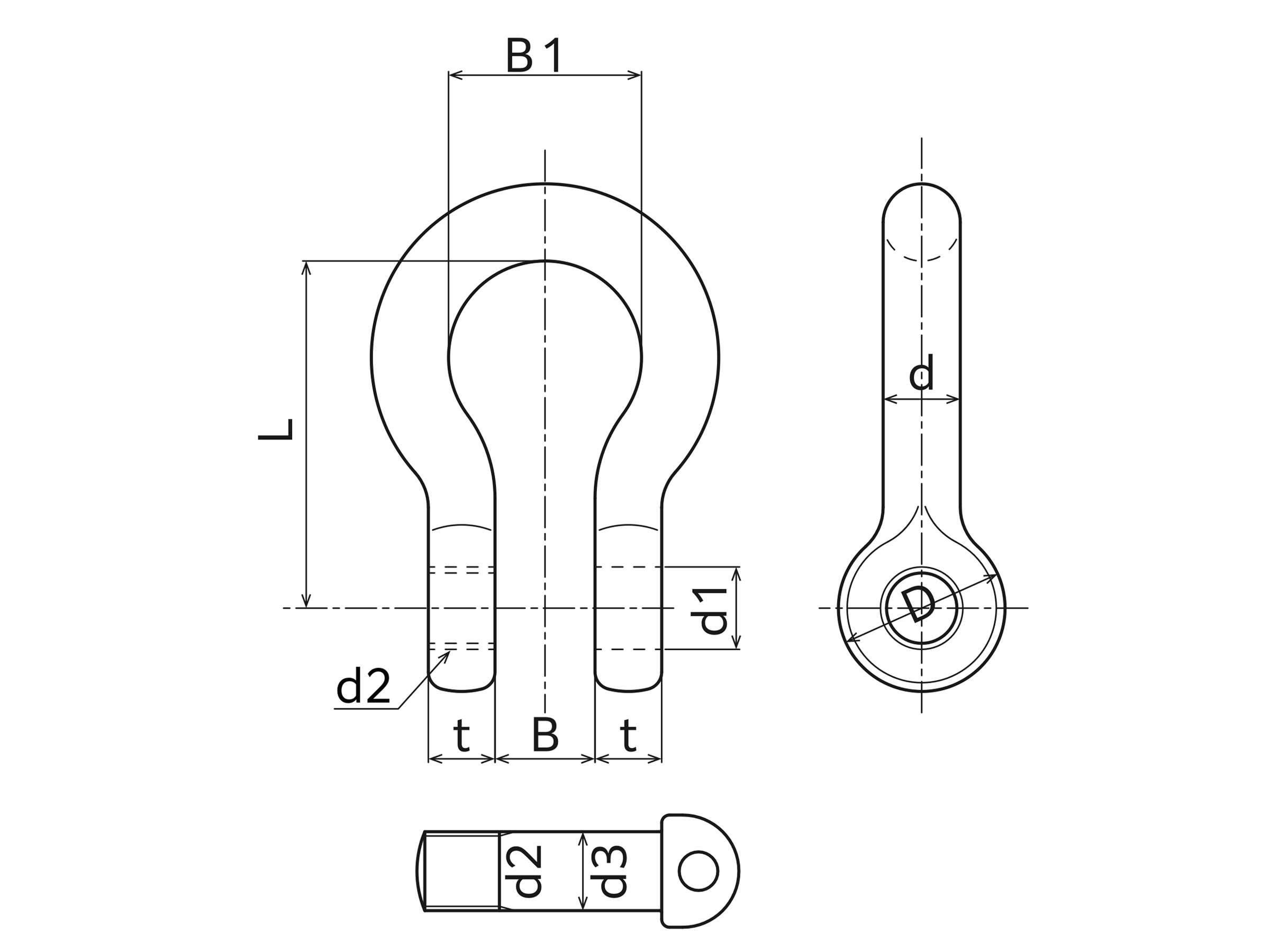

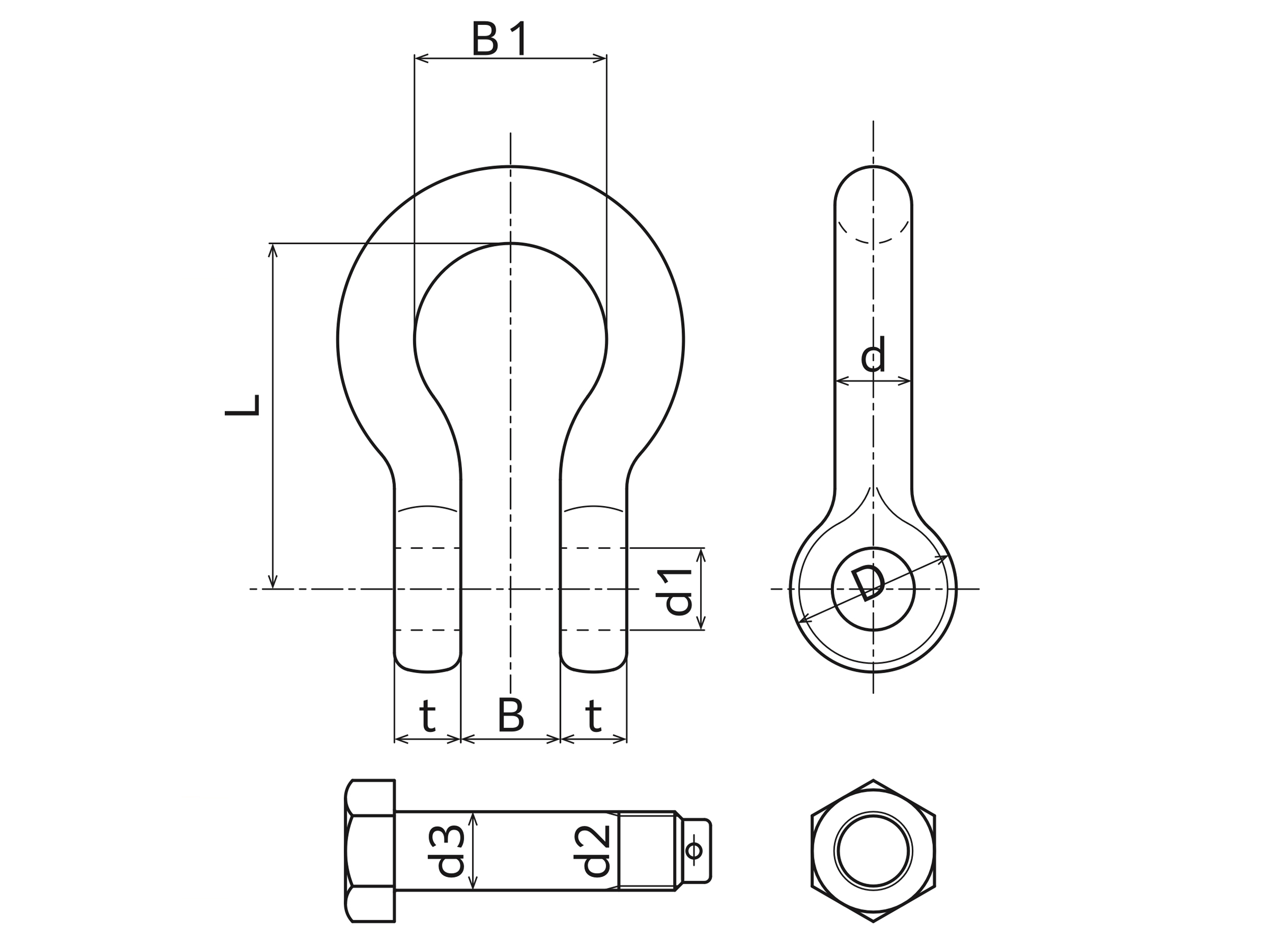

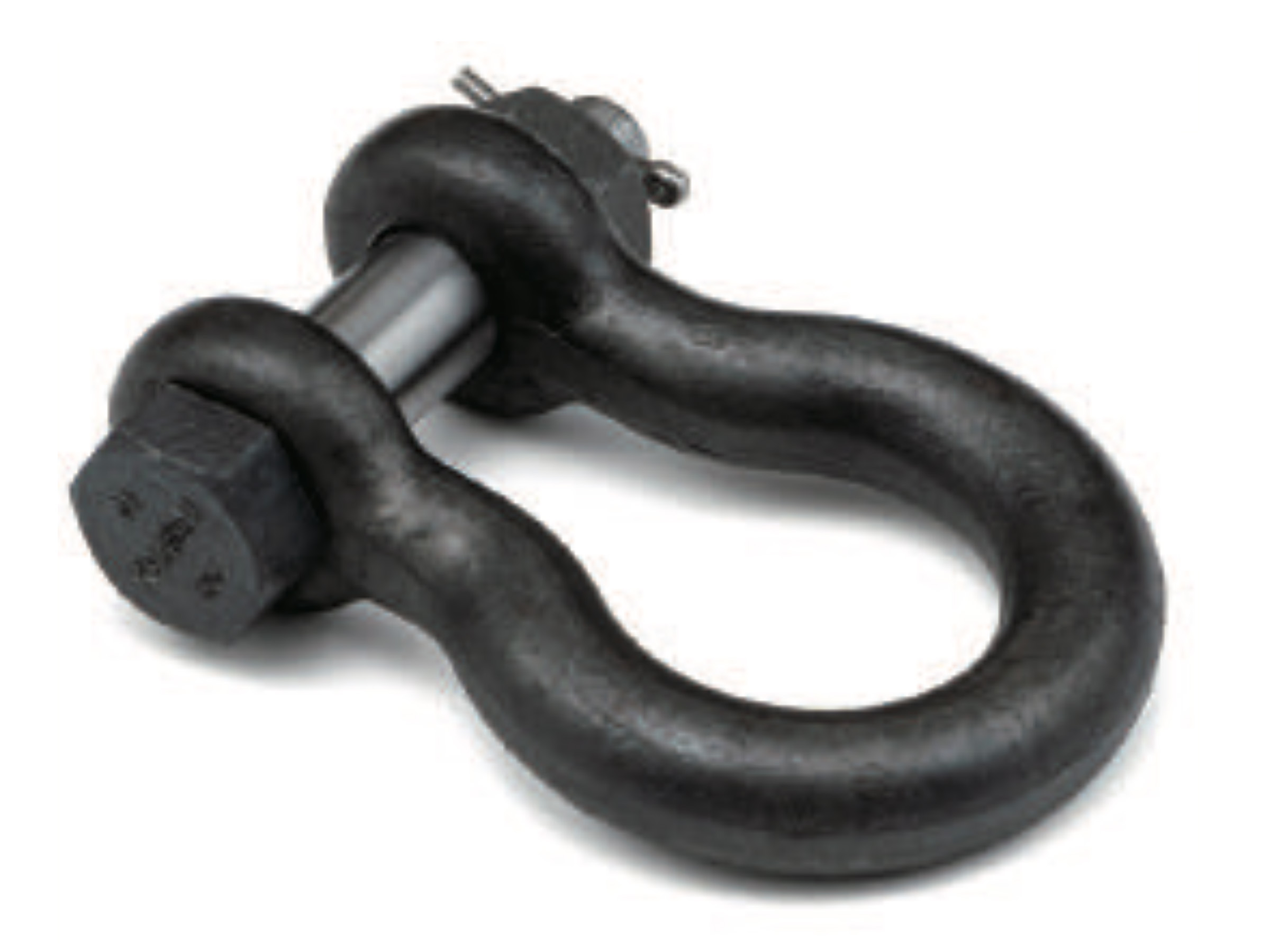

BB型／BC型 バウタイプ
ボルトナット／捻込み

M級 JIS規格シャックル（鉄）BB型／BC型

使用荷重 Size
呼び		 d
本体径		 t
厚さ		 B
口巾		 B1
内径		 L
長さ		 D
頭径		 d1
穴径		 d3
ピン径		 Screw d2
捻径		 参考重量 (kg)
tf (KN) BB BC
0.2t (1.96) 6 8 6 11 20 36 17 9 8 M8 0.07 0.06
0.315t (3.09) 8 10 8 14 25 45 21 11 10 M10 0.14 0.13
0.6t (5.88) 10 12 10 17 30 54 25 13 12 M12 0.24 0.21
1.0t (9.8) 12 14 12 20 35 63 32 16 15 M14 0.39 0.36
1.25t (12.25) 14 16 14 24 40 72 36 18 17 M16 0.59 0.5
1.6t (15.68) 16 18 16 26 45 80 40 20 19 M18 0.82 0.74
2.0t (19.6) 18 21 18 29 53 95 45 22 21 M20 1.3 1.1
2.5t (24.5) 20 23 20 31 58 104 50 25 24 M24 1.8 1.6
3.15t (30.87) 22 26 22 34 65 117 55 27 26 M24 2.2 2.0
3.6t (35.28) 24 28 24 39 70 126 62 31 30 M30 3.0 2.6
4.0t (39.2) 26 30 26 41 75 135 66 33 32 M30 3.6 3.1
4.8t (47.04) 28 32 28 43 80 144 70 35 34 M33 4.4 3.9
5.0t (49.0) 30 34 30 45 85 153 75 37 36 M36 5.3 4.6
6.3t (61.74) 32 37 32 48 93 167 80 39 38 M36 6.8 6.1
7.0t (68.6) 34 39 34 50 98 176 85 41 40 M39 8.1 7.2
8.0t (78.4) 36 42 36 54 105 190 90 43 42 M42 9.8 8.5
9.0t (88.2) 38 44 38 57 110 198 95 47 46 M45 11.5 10.1
10.0t (98.0) 40 47 40 60 118 212 100 49 48 M48 14.2 12.5
11.0t (107.8) 42 49 42 63 123 220 105 53 51 M48 15.9 –
12.5t (122.5) 44 51 44 66 128 230 110 56 54 M48 18.8 –
13.0t (127.4) 46 53 46 68 133 240 115 58 56 M48 20.0 –
14.0t (137.2) 48 55 48 72 138 248 120 60 58 M56 22.9 –
16.0t (156.8) 50 57 50 75 143 257 125 62 60 M56 26.4 –
18.0t (176.4) 55 62 55 83 155 280 138 67 65 M64 34.8 –
20.0t (196.0) 60 69 60 90 178 310 150 72 70 M64 42.6 –
25.0t (245.0) 65 75 65 98 188 338 164 79 77 M72 55.6 –
31.5t (308.7) 70 81 70 105 202 360 178 85 83 M80 73.7 –
35.0t (343.0) 75 87 75 112 218 387 192 92 90 M80 87.0 –
40.0t (392.0) 80 93 80 120 232 414 206 98 96 M90 108.0 –
45.0t (441.0) 85 99 85 128 248 440 220 104 102 M90 126.0 –
50.0t (490.0) 90 104 90 135 260 473 232 110 108 M100 152.0 –

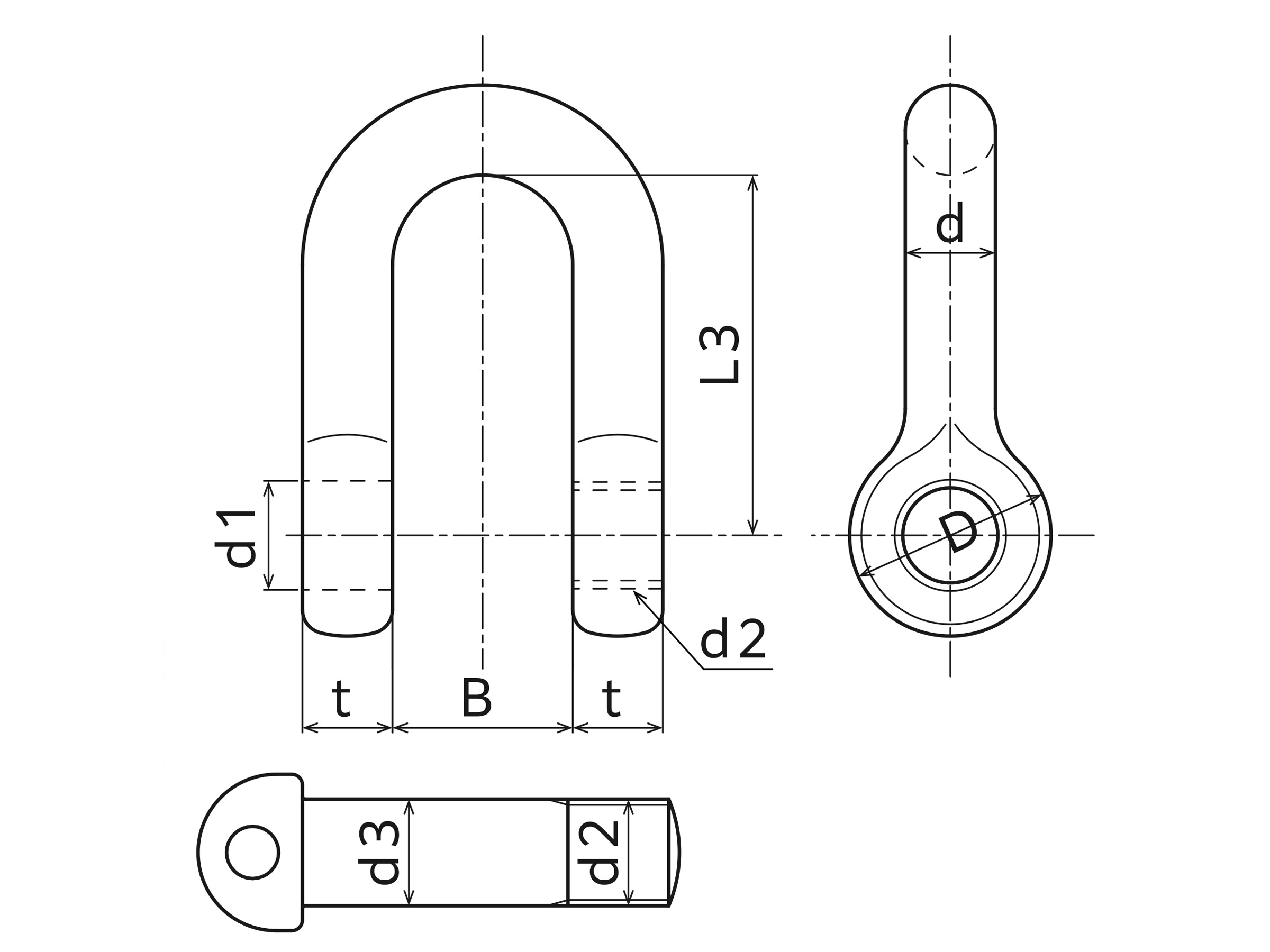

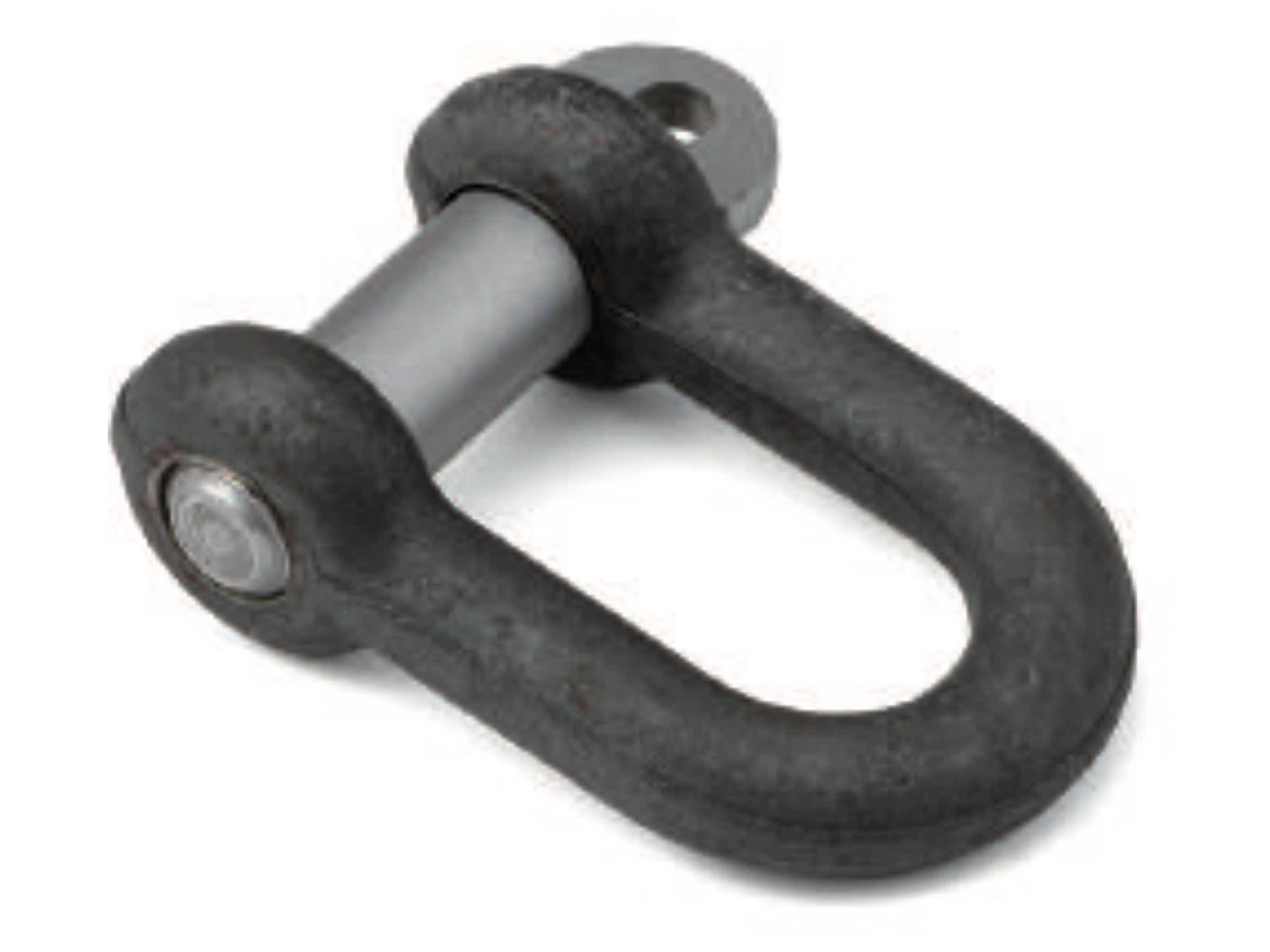

SD型 ストレートタイプ
捻込み

M級 JIS規格シャックル（鉄）SD

使用荷重 Size
呼び		 d&t
本体径&厚さ		 B
口巾		 L3
長さ		 D
頭径		 d1
穴径		 d3
ピン径		 Screw d2
捻径		 参考重量
(kg)
tf (KN)
0.4t (3.92) 10 10 20 40 23 13 12 M12 0.14
0.63t (6.17) 12 12 24 48 28 16 15 M14 0.23
0.8t (7.84) 14 14 28 56 32 18 17 M16 0.37
1.0t (9.8) 16 16 32 64 36 21 20 M20 0.53
1.6t (15.68) 20 20 40 80 44 25 24 M24 1.0
2.0t (19.6) 22 22 44 88 50 28 27 M27 1.5
2.5t (24.5) 24 24 48 96 56 30 29 M27 1.9
3.15t (30.87) 26 26 52 104 62 33 32 M30 2.4
3.5t (34.3) 28 28 56 112 65 35 34 M33 2.9
4.0t (39.2) 30 30 60 120 70 37 36 M36 3.6
5.0t (49.0) 34 34 68 136 80 43 42 M42 5.4
6.3t (61.74) 38 38 76 152 85 46 45 M45 7.3
7.0t (68.6) 40 40 80 160 92 49 48 M48 8.5
8.0t (78.4) 42 42 84 168 100 53 51 M48 10.1
10.0t (98.0) 48 48 96 192 110 60 58 M56 14.4
12.5t (122.5) 52 52 104 208 120 64 62 M56 19.9
16.0t (156.8) 58 58 116 232 132 70 68 M64 26.1

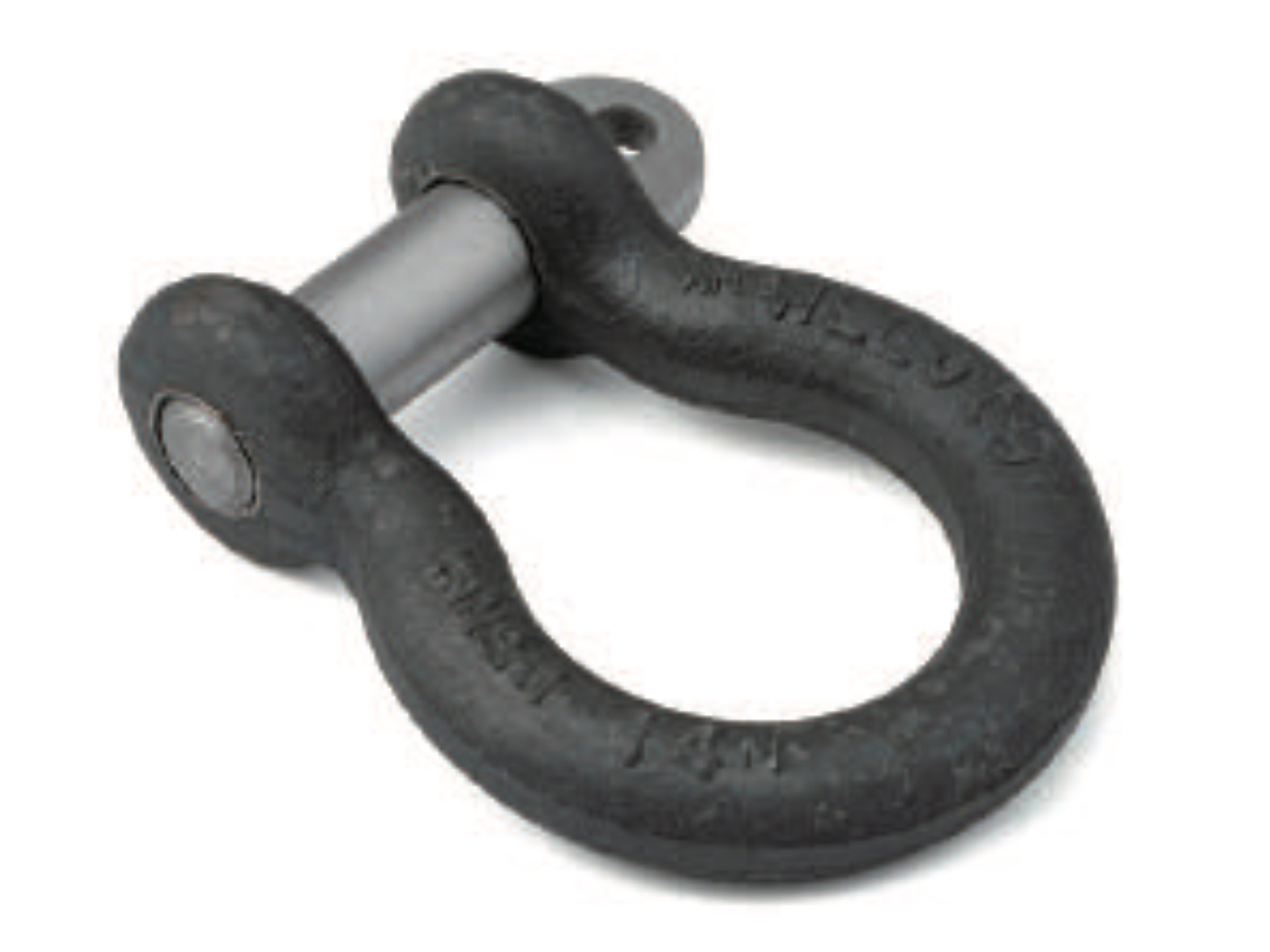

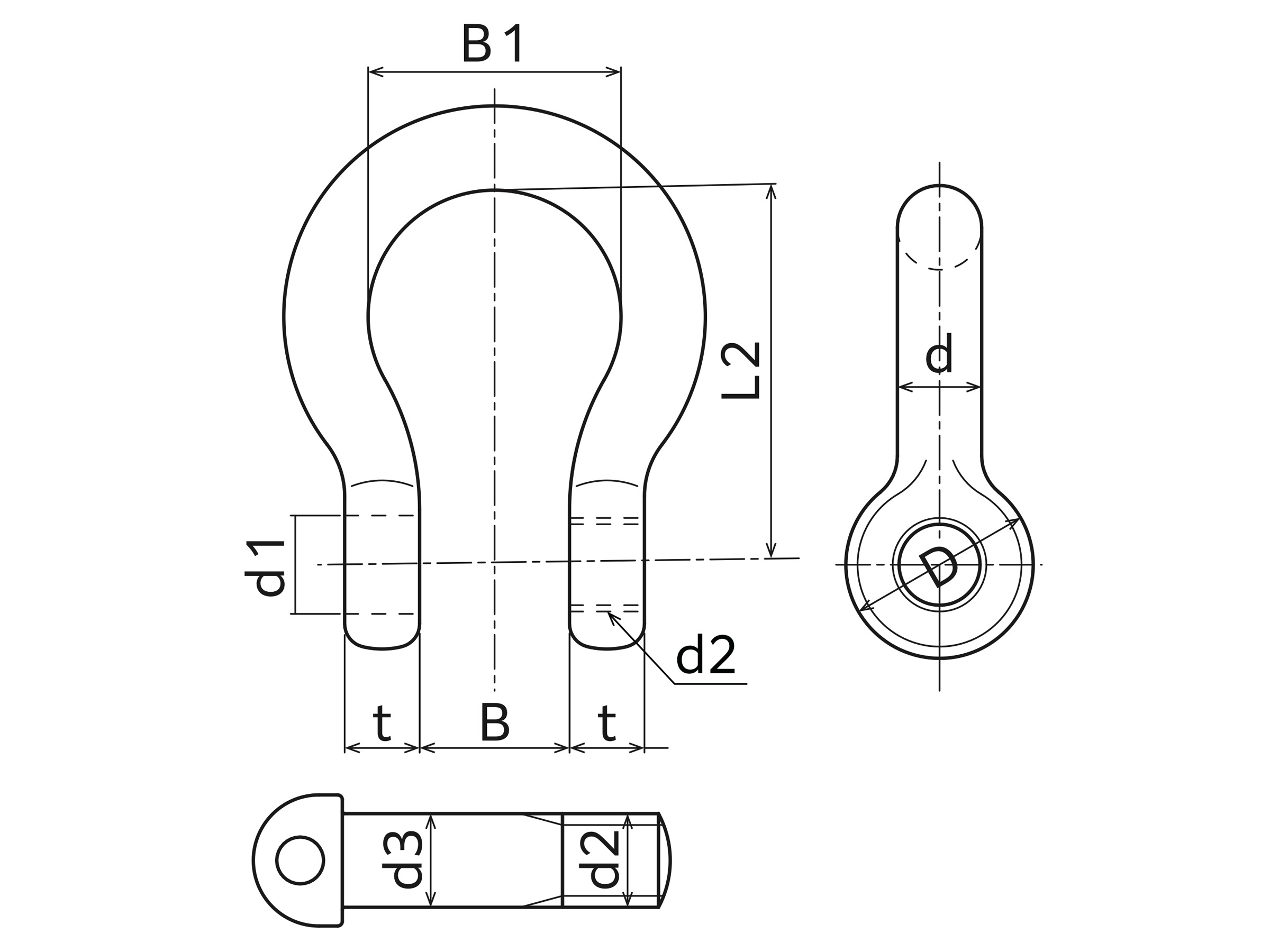

BD型 バウタイプ
捻込み

M級 JIS規格シャックル（鉄）BD

使用荷重 Size
呼び		 d
本体径		 t
厚さ		 B
口巾		 B1
内径		 L2
長さ		 D
頭径		 d1
穴径		 d3
ピン径		 Screw d2
捻径		 参考重量
(kg)
tf (KN)
0.15t (1.47) 6 8 6 12 24 36 17 9 8 M8 0.06
0.315t (3.09) 8 10 8 16 30 45 24 11 10 M10 0.13
0.5t (4.9) 10 12 10 20 36 54 28 13 12 M12 0.22
0.7t (6.86) 12 14 12 24 42 63 32 16 15 M14 0.34
0.9t (8.82) 14 16 14 28 48 72 35 18 17 M16 0.50
1.2t (11.76) 16 18 16 32 54 80 40 21 20 M20 0.77
1.3t (12.74) 18 20 18 36 60 100 45 22 21 M20 1.05
1.8t (17.64) 20 22 20 40 66 112 50 25 24 M24 1.42

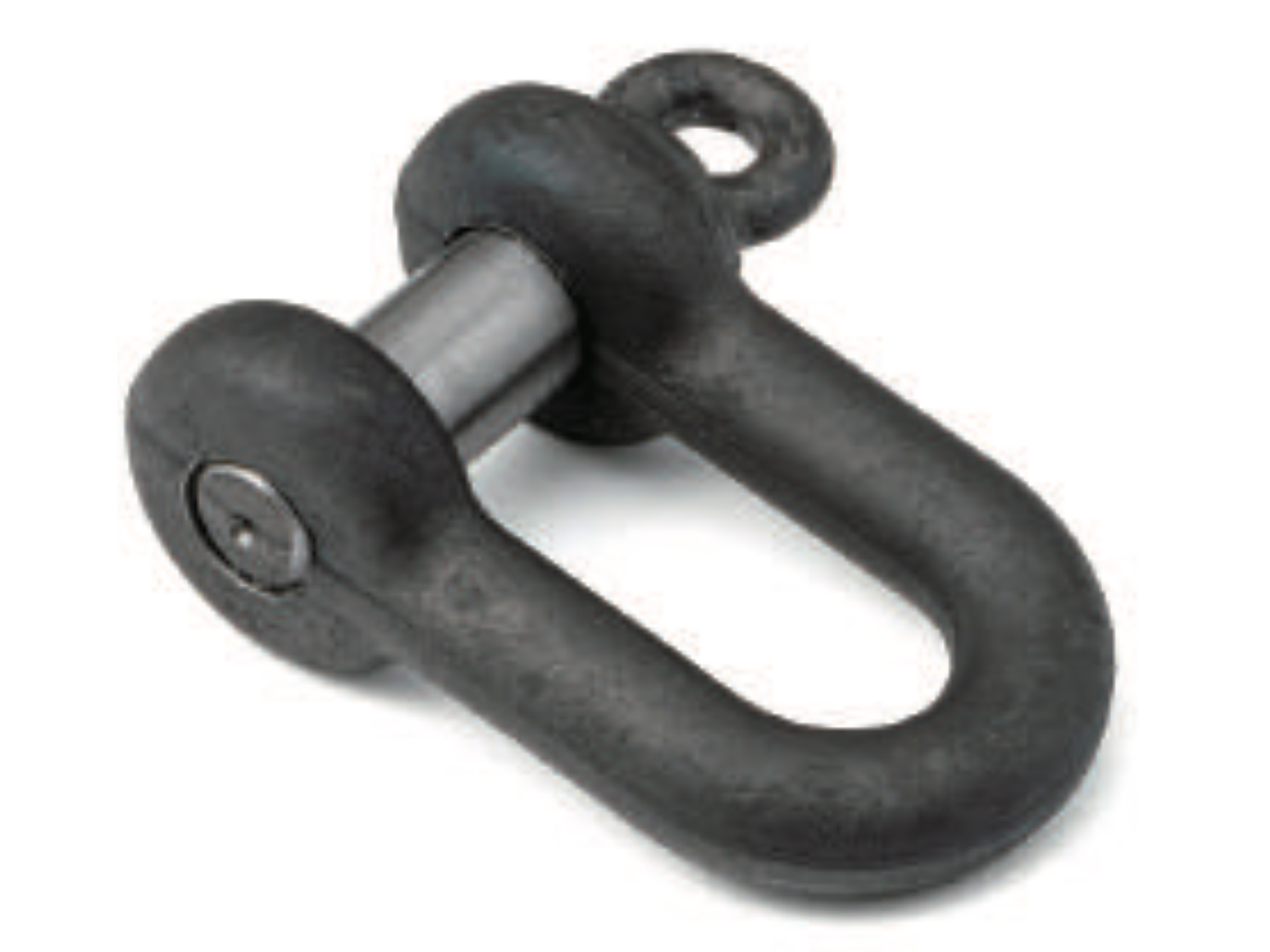

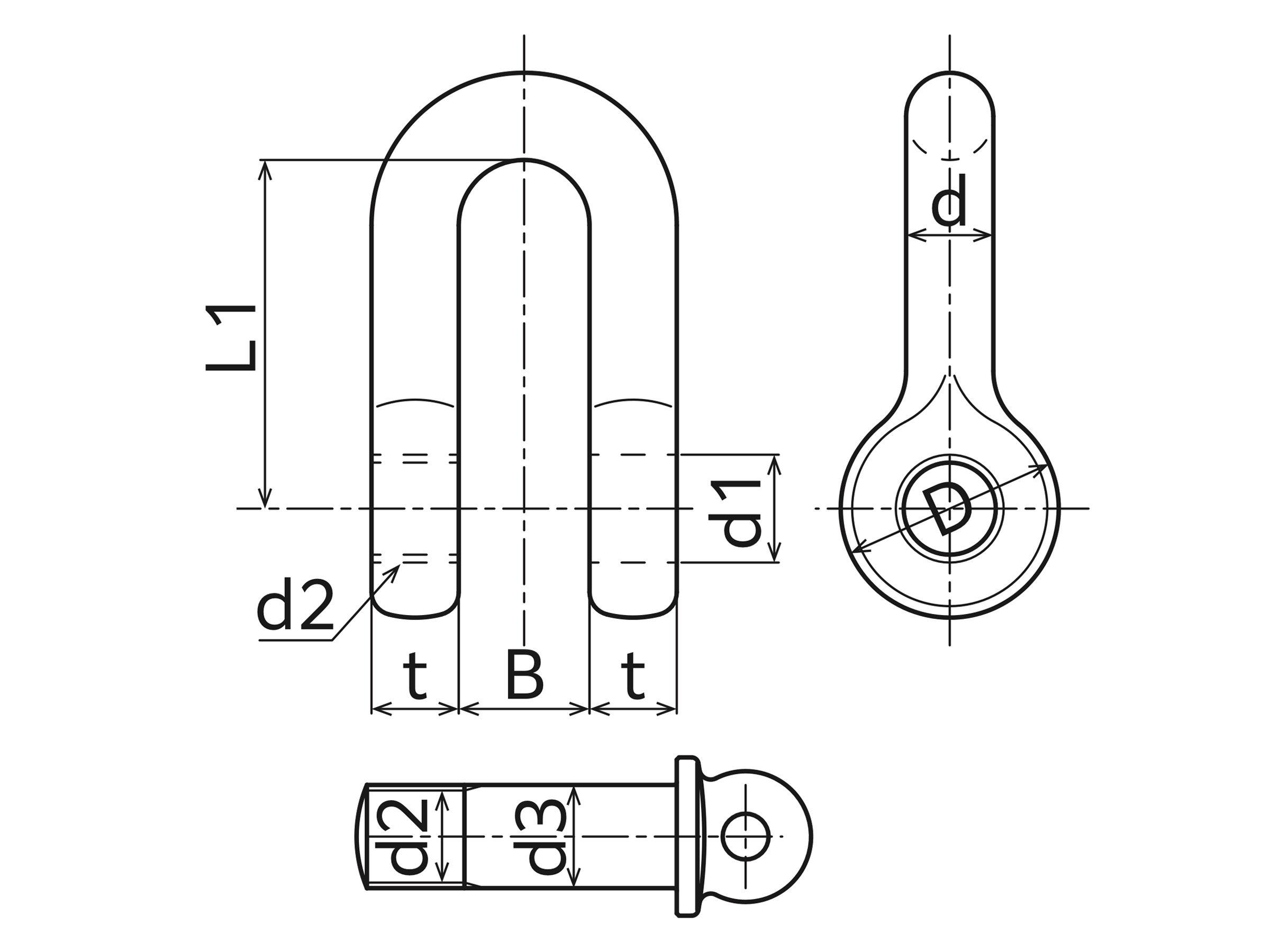

SE型 ストレートタイプ
捻込み

SEシャックル（鉄）

使用荷重 Size
呼び		 d&t B
口巾		 L1
長さ		 D
頭径		 d1
穴径		 d3
ピン径		 Screw d2
捻径		 参考重量
(kg)
tf (KN)
1.6t (15.68) 16 16 26 64 40 20 19 M18 0.6
2.0t (19.6) 18 18 29 72 45 22 21 M20 0.8
2.5t (24.5) 20 20 31 80 50 25 24 M24 1.1
3.15 (30.87) 22 22 34 88 55 27 26 M24 1.4
3.6t (35.28) 24 24 39 96 62 31 30 M30 2.1
4.0t (39.2) 26 26 41 104 66 33 32 M30 2.5
4.8t (47.04) 28 28 43 112 70 35 34 M33 3.0
5.0t (49.0) 30 30 45 120 75 37 36 M36 3.7
6.3t (61.74) 32 32 48 128 80 39 38 M36 4.6
7.0t (68.6) 34 34 50 136 85 41 40 M39 5.4
8.0t (78.4) 36 36 54 144 90 43 42 M42 6.5
9.0t (88.2) 38 38 57 152 95 47 46 M45 7.5
10.0t (98.0) 40 40 60 160 100 49 48 M48 8.8

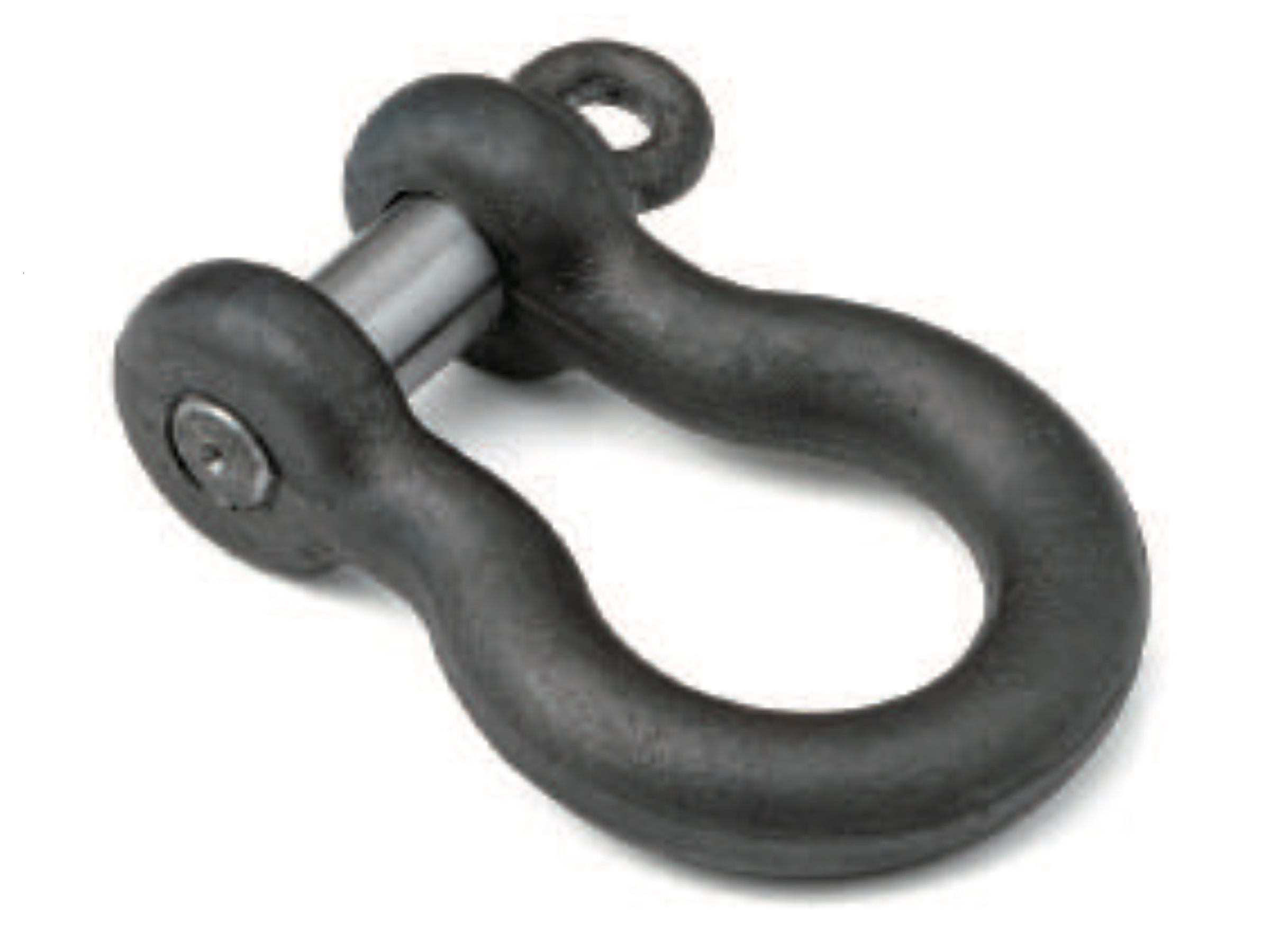

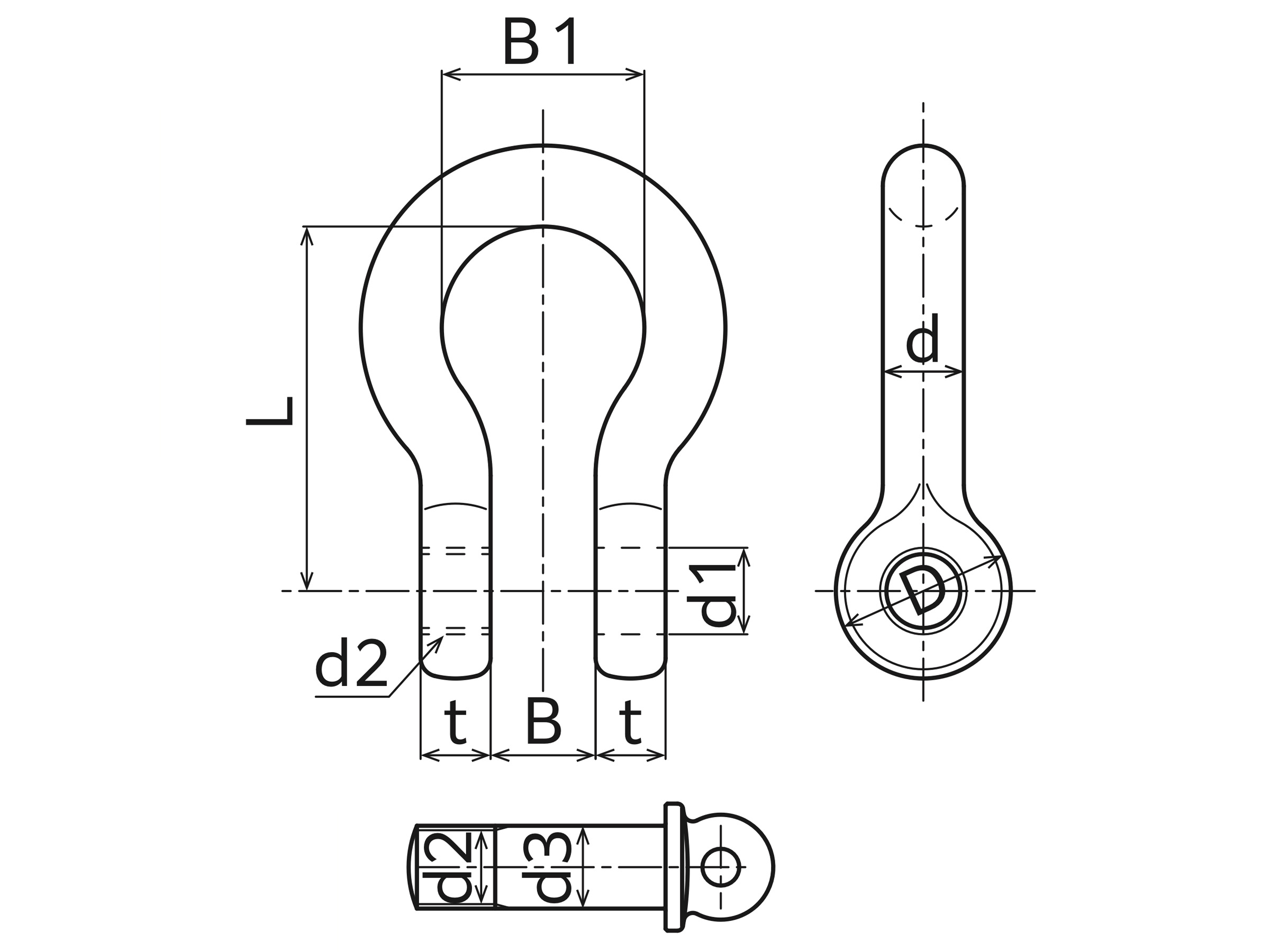

BE型 バウタイプ
捻込み

BEシャックル（鉄）

使用荷重 Size
呼び		 d
本体径		 t
厚さ		 B
口巾		 B1
内径		 L
長さ		 D
頭径		 d1
穴径		 d3
ピン径		 Screw d2
捻径		 参考重量
(kg)
tf (KN)
1.6t (15.68) 16 18 16 26 45 80 40 20 19 M18 0.77
2.0t (19.6) 18 21 18 29 53 95 45 22 21 M20 1.2
2.5t (24.5) 20 23 20 31 58 104 50 25 24 M24 1.6
3.15t (30.87) 22 26 22 34 65 117 55 27 26 M24 2.0
3.6t (35.28) 24 28 24 39 70 126 62 31 30 M30 2.6
4.0t (39.2) 26 30 26 41 75 135 66 33 32 M30 3.3
4.8t (47.04) 28 32 28 43 80 144 70 35 34 M33 4.0
5.0t (49.0) 30 34 30 45 85 153 75 37 36 M36 4.7
6.3t (61.74) 32 37 32 48 93 167 80 39 38 M36 6.3
7.0t (68.6) 34 39 34 50 98 176 85 41 40 M39 7.3
8.0t (78.4) 36 42 36 54 105 190 90 43 42 M42 8.6
9.0t (88.2) 38 44 38 57 110 198 95 47 46 M45 10.3
10.0t (98.0) 40 47 40 60 118 212 100 49 48 M48 12.5
