軽量シャックル・小型軽量シャックル

従来のJISシャックルと比べ重量1/2の軽量化を達成したシャックル

特殊合金鋼に熱処理を施した、強度・靭性・耐摩耗性に優れたシャックルです。
トン数ベースではJISシャックルと比べ約1/2となっており、持ち運びが容易です。

サイズも種類も豊富で、数ある種類の中から最適なサイズを選ぶことが出来ます。
弊社ではボルトナットタイプ、ねじ込みピンタイプの両方をラインナップしております。
（小型軽量シャックルとねじ込みタイプは弊社のオリジナル製品です）

ロ巾やL寸法が大きいので、便利で使いやすいとご好評頂いております。

製品の特徴

全て国内自社製造です（MADE IN JAPAN）
鋼材は全て自社で管理しています
全サイズミルシートや工場証明書の発行が可能（有償）
ロット番号と出荷日からトレーサビリティが取れます
輸出制限に該当するものはありません
社内独自の鍛造方法で製品の形がきれい
全品磁粉探傷検査（MT）、1級1群以上合格品
三菱規格認定品
ノンクロム・鉛フリーの塗料を使用しています

RS
ストレートタイプ
ボルトナット
RSE
ストレートタイプ
捻込み
小型RS／小型RSE
ストレートタイプ
ボルトナット／捻込み
RB
バウタイプ
ボルトナット
RBE
バウタイプ
捻込み

RS ストレートタイプ
ボルトナット

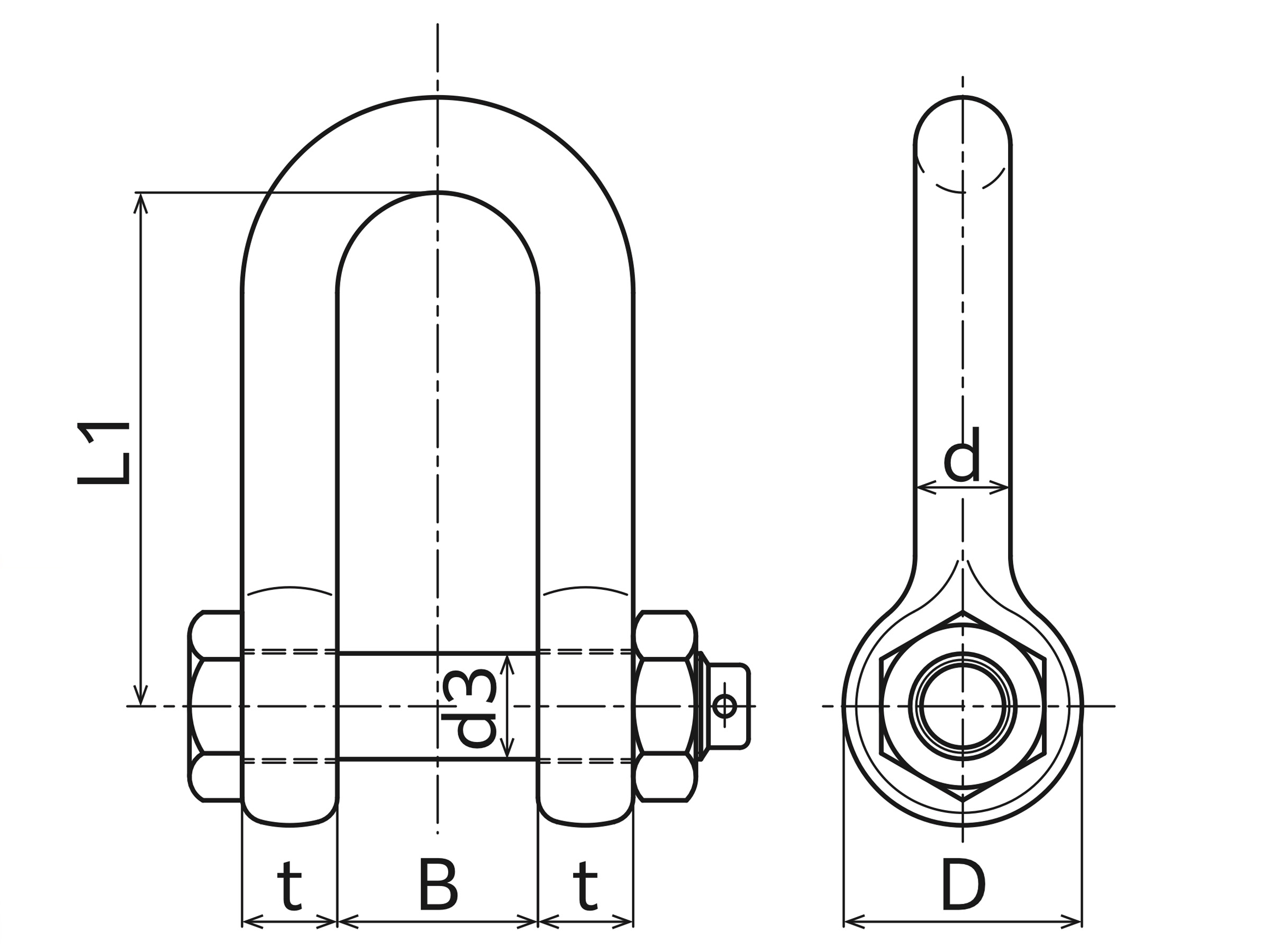

RS（ストレートタイプ/ボルトナット）

形式	呼び (使用荷重tf)	t 厚さ	d 本体径	B 口巾	L1 長さ	D 頭径	– 穴径	d₃ ボルト径	捻サイズ	割ピン	重量 (kg)
RS	5t	22	22	44	120	55	27	26	M24	Ø5×30	1.9
	8t	26	26	50	144	66	31	30	M30	Ø6×40	3.3
	10t	30	30	65	160	75	38	36	M36	Ø6×45	5.0
	16t	38	38	80	205	95	44	42	M42	Ø8×60	9.7
	20t	42	42	90	230	105	50	48	M48	Ø8×60	13.5
	25t	50	50	100	255	120	58	56	M56	Ø8×70	21.5
	32t	60	60	115	290	135	66	64	M64	Ø10×80	33.0
	40t	65	65	125	320	150	74	72	M72	Ø10×90	44.1
	50t	70	70	140	360	170	82	80	M80	Ø10×100	63.4
	63t	80	80	160	405	190	92	90	M90	Ø10×110	91.0
	80t	90	90	180	445	210	102	100	M100	Ø10×120	132.0
	100t	105	105	200	510	235	112	110	M110	Ø10×130	187.0
	120t	120	120	220	580	270	132	130	M130	Ø13×160	295.0

RSE ストレートタイプ
捻込み

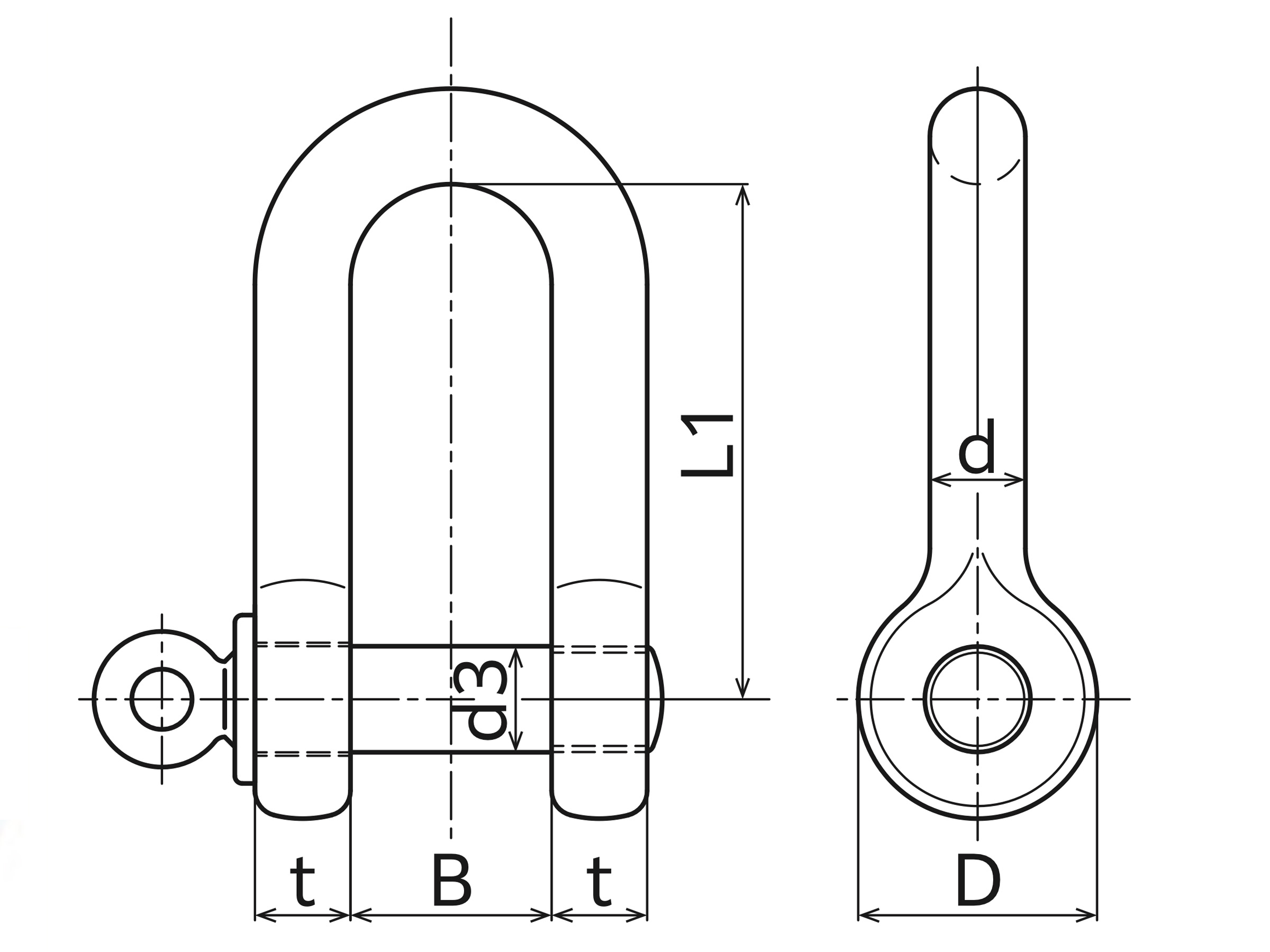

RSE（ストレートタイプ/捻込み）

形式	呼び (使用荷重 tf)	t 厚さ	d 本体径	B 口巾	L1 長さ	D 頭径	– 穴径	d₃ ボルト径	捻サイズ	割ピン	重量 (kg)
RSE	5t	22	22	44	120	55	27	26	M24	Ø5×30	1.8
	8t	26	26	50	144	66	31	30	M30	Ø6×40	2.9
	10t	30	30	65	160	75	38	36	M36	Ø6×45	4.5
	16t	38	38	80	205	95	44	42	M42	Ø8×60	8.8
	20t	42	42	90	230	105	50	48	M48	Ø8×60	11.9
	25t	50	50	100	255	120	58	56	M56	Ø8×70	19.1
	32t	60	60	115	290	135	66	64	M64	Ø10×80	30.0
	40t	65	65	125	320	150	74	72	M72	Ø10×90	39.0

小型RS／小型RSE ストレートタイプ
ボルトナット／捻込み

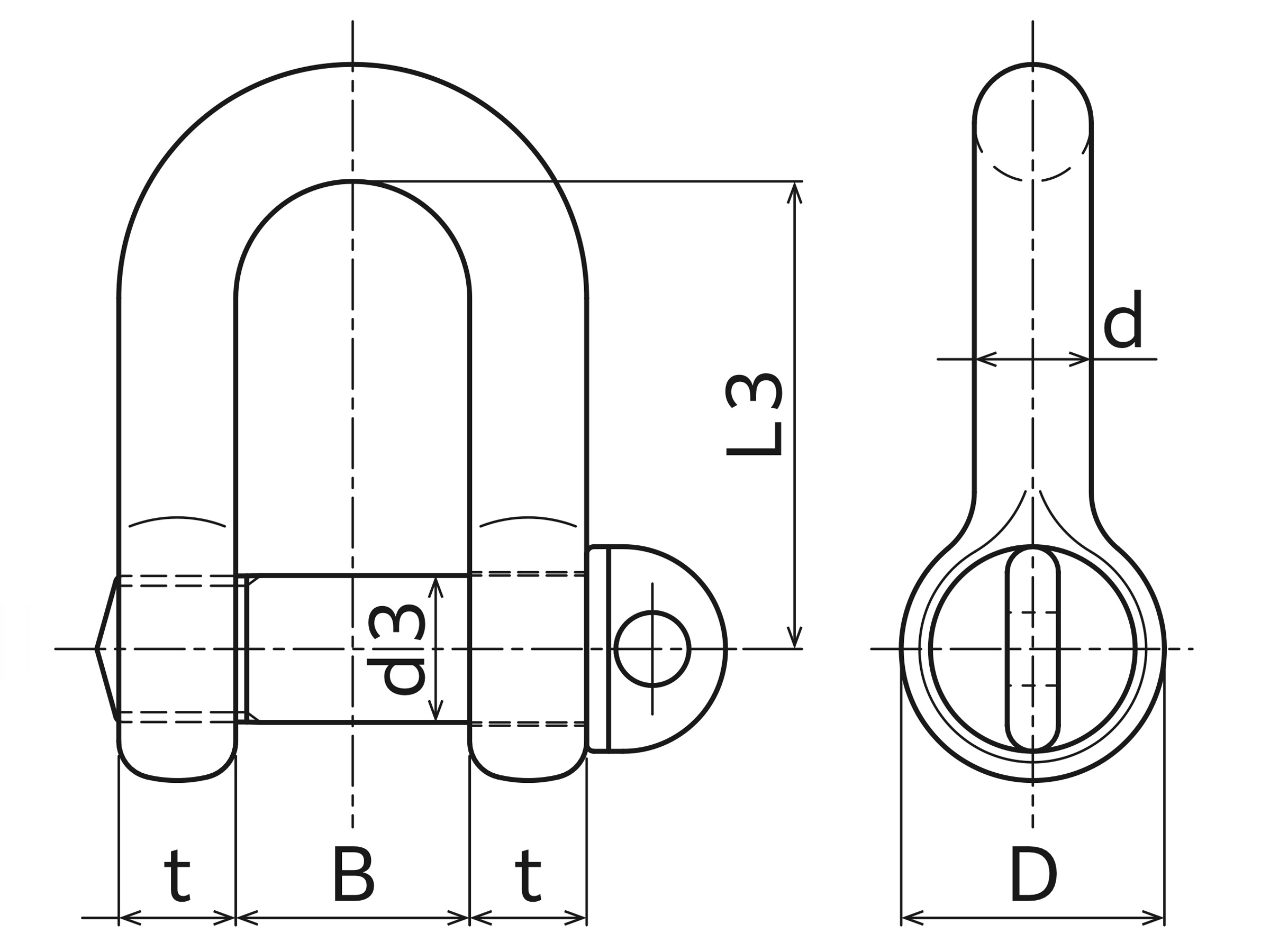

小型RS（ストレートタイプ/ボルトナット）・小型RSE（ストレートタイプ/捻込み）

形式	呼び (使用荷重)	t 厚さ	d 本体径	B 口巾	L₃ 長さ	D 頭径	d₃ ボルト径	捻サイズ	割ピン	RS重量 (kg)	RSE重量 (kg)
RS・RSE	1t	10	10	20	40	23	12	M12	Ø3×20	0.16	0.14
	2t	12	12	24	48	28	15	M14	Ø4×25	0.28	0.24
	3t	16	16	32	64	36	20	M20	Ø4×25	0.64	0.56

RB バウタイプ
ボルトナット

RB （バウタイプ/ボルトナット）

形式	呼び (使用荷重 tf)	t 厚さ	d 本体径	B 口巾	R 内半径	L₂ 長さ	D 頭径	– 穴径	d₃ ボルト径	捻サイズ	割ピン	重量 (kg)
RB	5t	22	26	44	44	156	55	27	26	M24	Ø5×30	2.6
	8t	26	30	50	52	190	66	31	30	M30	Ø6×40	4.4
	10t	30	36	65	60	210	80	38	36	M36	Ø6×45	7.3
	16t	38	44	80	75	270	100	44	42	M42	Ø8×60	15.0
	20t	42	55	90	85	300	110	50	48	M48	Ø8×60	22.1
	25t	50	65	100	95	335	125	58	56	M56	Ø8×70	34.0
	32t	60	70	115	110	380	140	66	64	M64	Ø10×80	47.5
	40t	65	80	125	120	425	160	74	72	M72	Ø10×90	68.0
	50t	70	90	140	135	475	180	82	80	M80	Ø10×100	94.0
	63t	80	100	160	150	530	200	92	90	M90	Ø10×110	131.0
	80t	90	115	180	170	600	225	102	100	M100	Ø10×120	193.0
	100t	105	125	200	190	670	250	112	110	M110	Ø10×130	259.0
	120t	120	140	220	195	700	270	132	130	M130	Ø13×160	380.0

RBE バウタイプ
捻込み

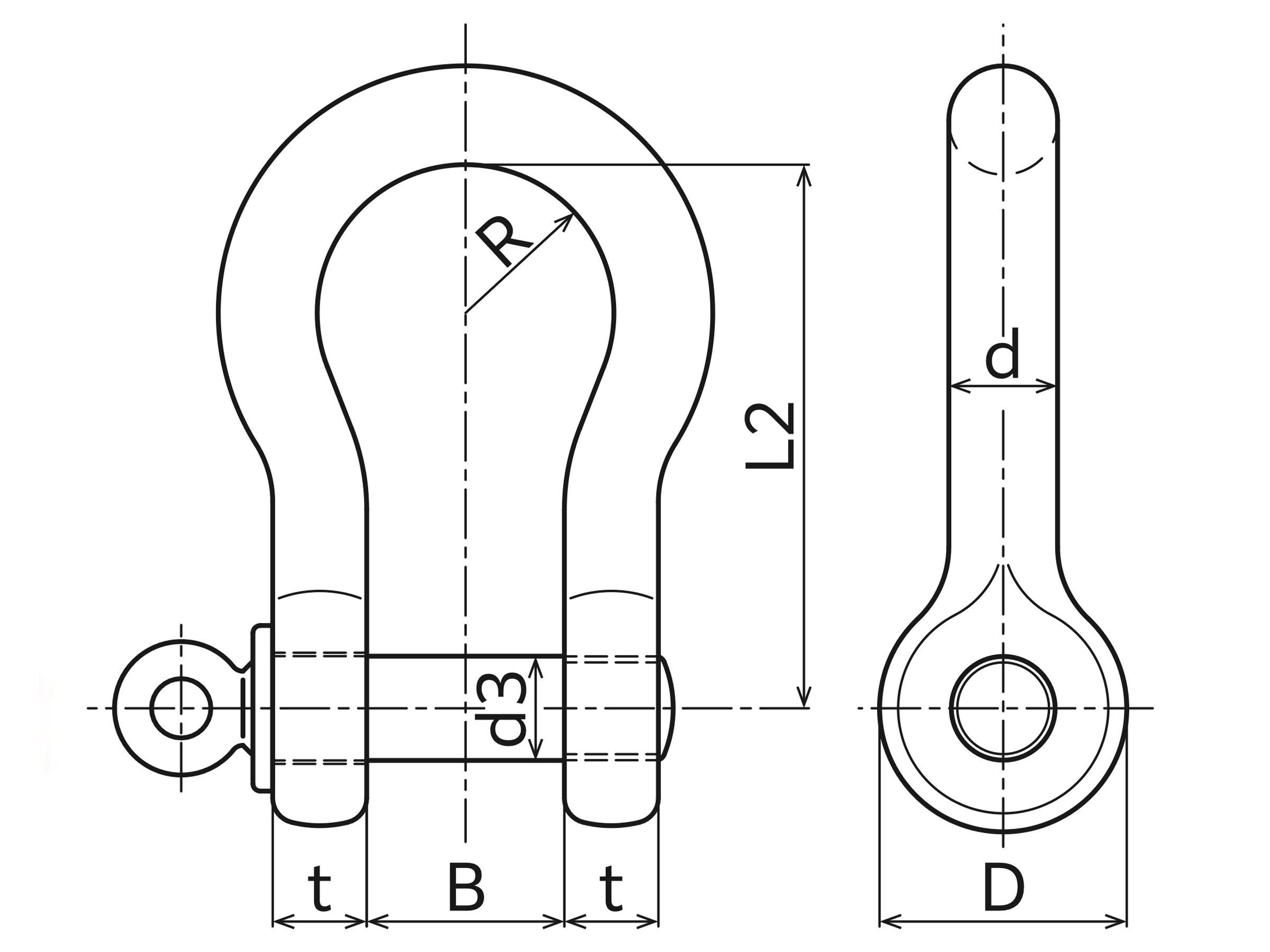

RBE（バウタイプ/捻込み）

形式	呼び (使用荷重 tf)	t 厚さ	d 本体径	B 口巾	R 内半径	L₂ 長さ	D 頭径	– 穴径	d₃ ボルト径	捻サイズ	割ピン	重量 (kg)
RBE	5t	22	26	44	44	156	55	27	26	M24	Ø5×30	2.5
	8t	26	30	50	52	190	66	31	30	M30	Ø6×40	4.0
	10t	30	36	65	60	210	80	38	36	M36	Ø6×45	6.8
	16t	38	44	80	75	270	100	44	42	M42	Ø8×60	14.1
	20t	42	55	90	85	300	110	50	48	M48	Ø8×60	20.5
	25t	50	65	100	95	335	125	58	56	M56	Ø8×70	31.6
	32t	60	70	115	110	380	140	66	64	M64	Ø10×80	44.5
	40t	65	80	125	120	425	160	74	72	M72	Ø10×90	62.9
