製品情報 products

M級 JIS規格シャックル(SUS)

サイズも種類も豊富で、数ある種類の中から最適なサイズを選ぶことが出来ます。
弊社ではボルトナットタイプ、ねじ込みピンタイプの両方をラインナップしております。
磁性をさらに帯びにくいSUS316を使用したシャックルもありますので都度ご確認ください。

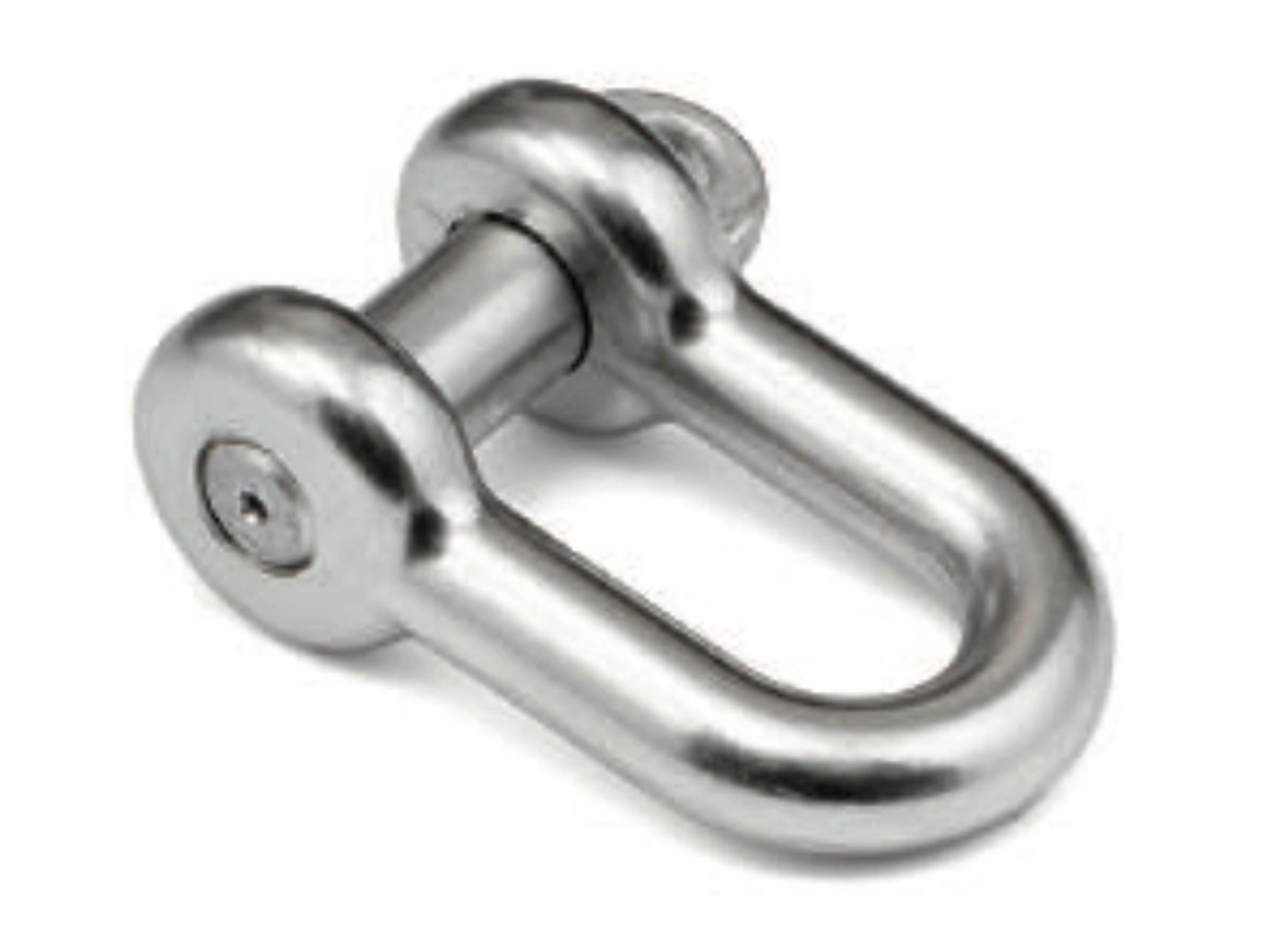

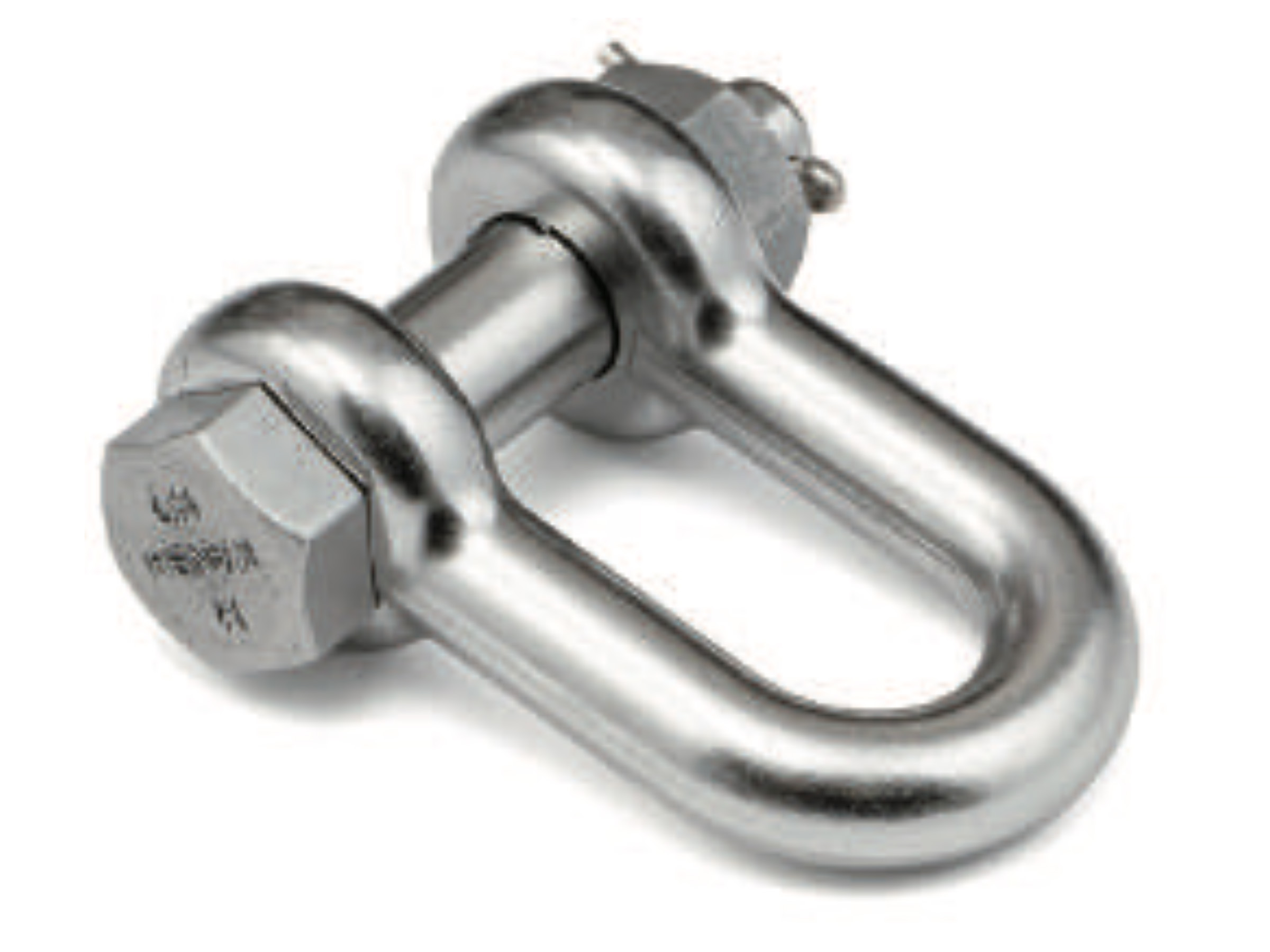

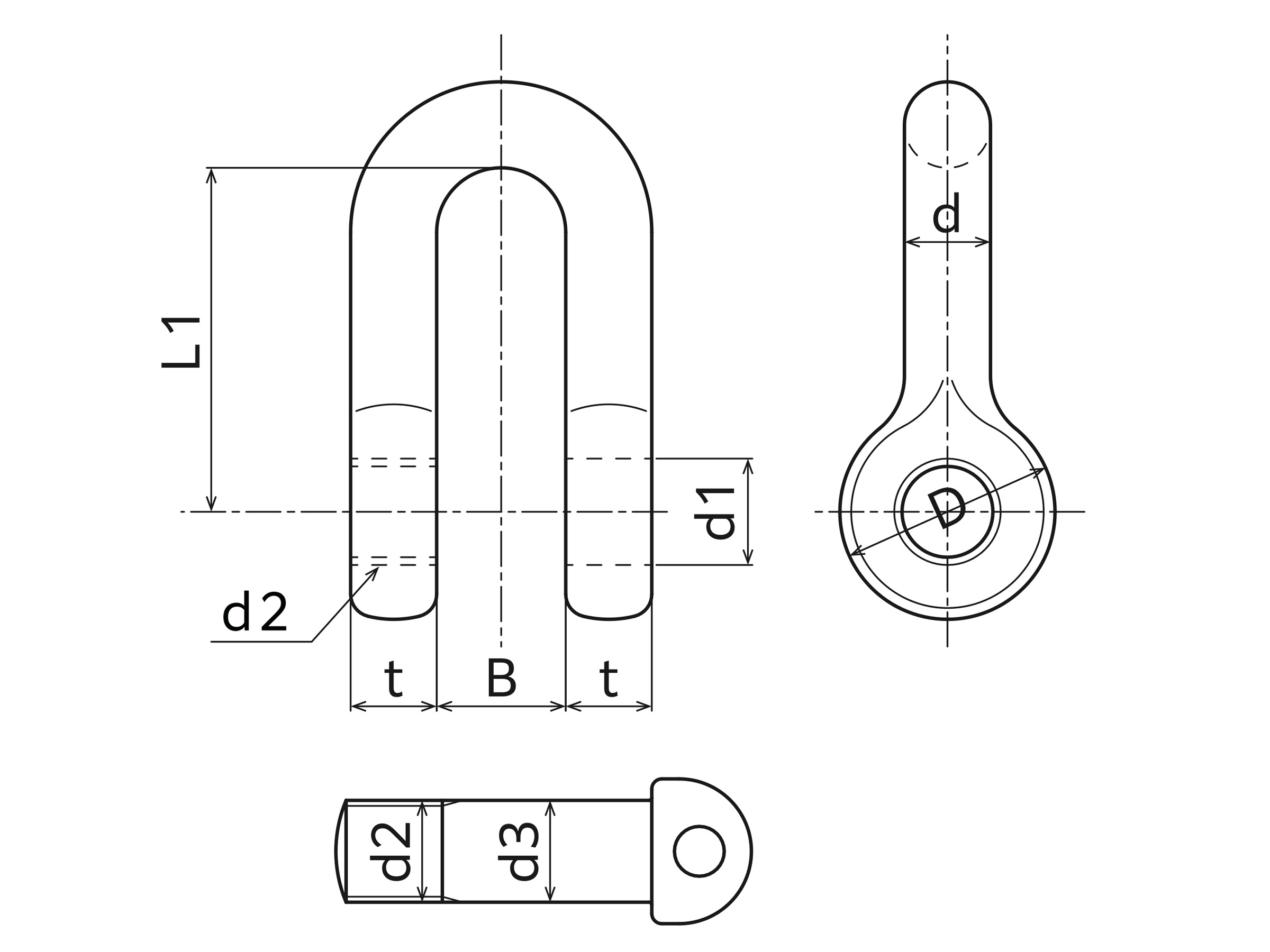

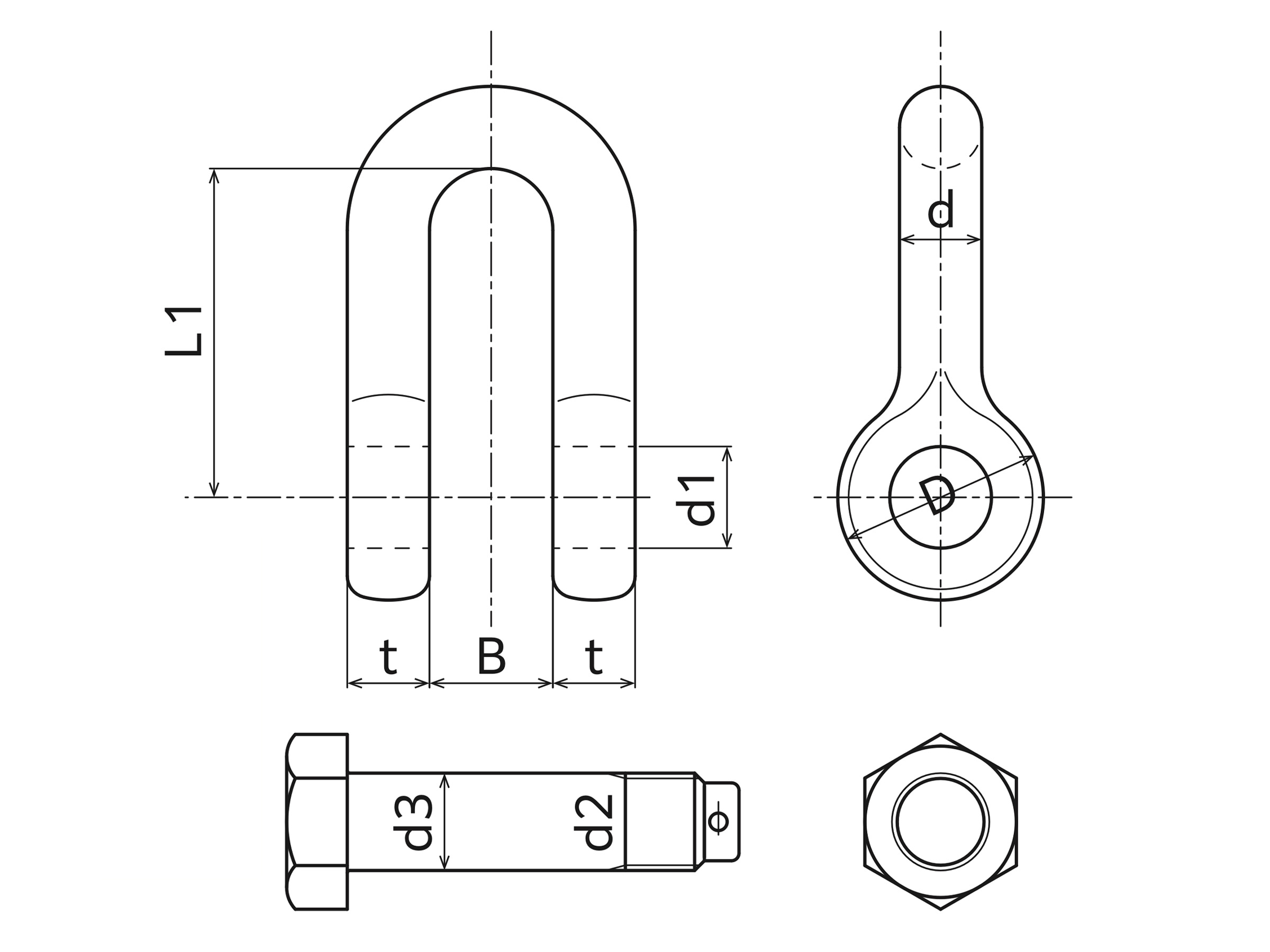

使用荷重		Size 呼び	d&t	B 口巾	L₁ 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	参考重量 (kg)
tf	(KN)	Size 呼び	d&t	B 口巾	L₁ 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	SB	SC
0.2t	(1.96)	6	6	11	24	17	9	8	M8	0.05	0.04
0.315t	(3.09)	8	8	14	32	21	11	10	M10	0.10	0.08
0.6t	(5.88)	10	10	17	40	25	13	12	M12	0.18	0.14
1.0t	(9.8)	12	12	20	48	32	16	15	M14	0.32	0.28
1.25t	(12.25)	14	14	24	56	36	18	17	M16	0.47	0.4
1.6t	(15.68)	16	16	26	64	40	20	19	M18	0.67	0.57
2.0t	(19.6)	18	18	29	72	45	22	21	M20	0.9	0.78
2.5t	(24.5)	20	20	31	80	50	25	24	M24	1.3	1.1
3.15t	(30.87)	22	22	34	88	55	27	26	M24	1.9	1.5
3.6t	(35.28)	24	24	39	96	62	31	30	M30	2.6	2.1
4.0t	(39.2)	26	26	41	104	66	33	32	M30	2.9	2.5
4.8t	(47.04)	28	28	43	112	70	35	34	M33	3.6	3.0
5.0t	(49.0)	30	30	45	120	75	37	36	M36	4.4	3.7
6.3t	(61.74)	32	32	48	128	80	39	38	M36	5.1	4.5
7.0t	(68.6)	34	34	50	136	85	41	40	M39	6.2	5.2
8.0t	(78.4)	36	36	54	144	90	43	42	M42	7.5	6.5
9.0t	(88.2)	38	38	57	152	95	47	46	M45	9.0	7.5
10.0t	(98.0)	40	40	60	160	100	49	48	M48	10.6	8.8
11.0t	(107.8)	42	42	63	168	105	53	51	M48	11.9	–
12.5t	(122.5)	44	44	66	176	110	56	54	M48	13.4	–
13.0t	(127.4)	46	46	68	184	115	58	56	M48	15.0	–
14.0t	(137.2)	48	48	72	192	120	60	58	M56	17.9	–
16.0t	(156.8)	50	50	75	200	125	62	60	M56	19.9	–
18.0t	(176.4)	55	55	83	220	138	67	65	M64	26.5	–
20.0t	(196.0)	60	60	90	240	150	72	70	M64	33.0	–
25.0t	(245.0)	65	65	98	260	164	79	77	M72	42.9	–

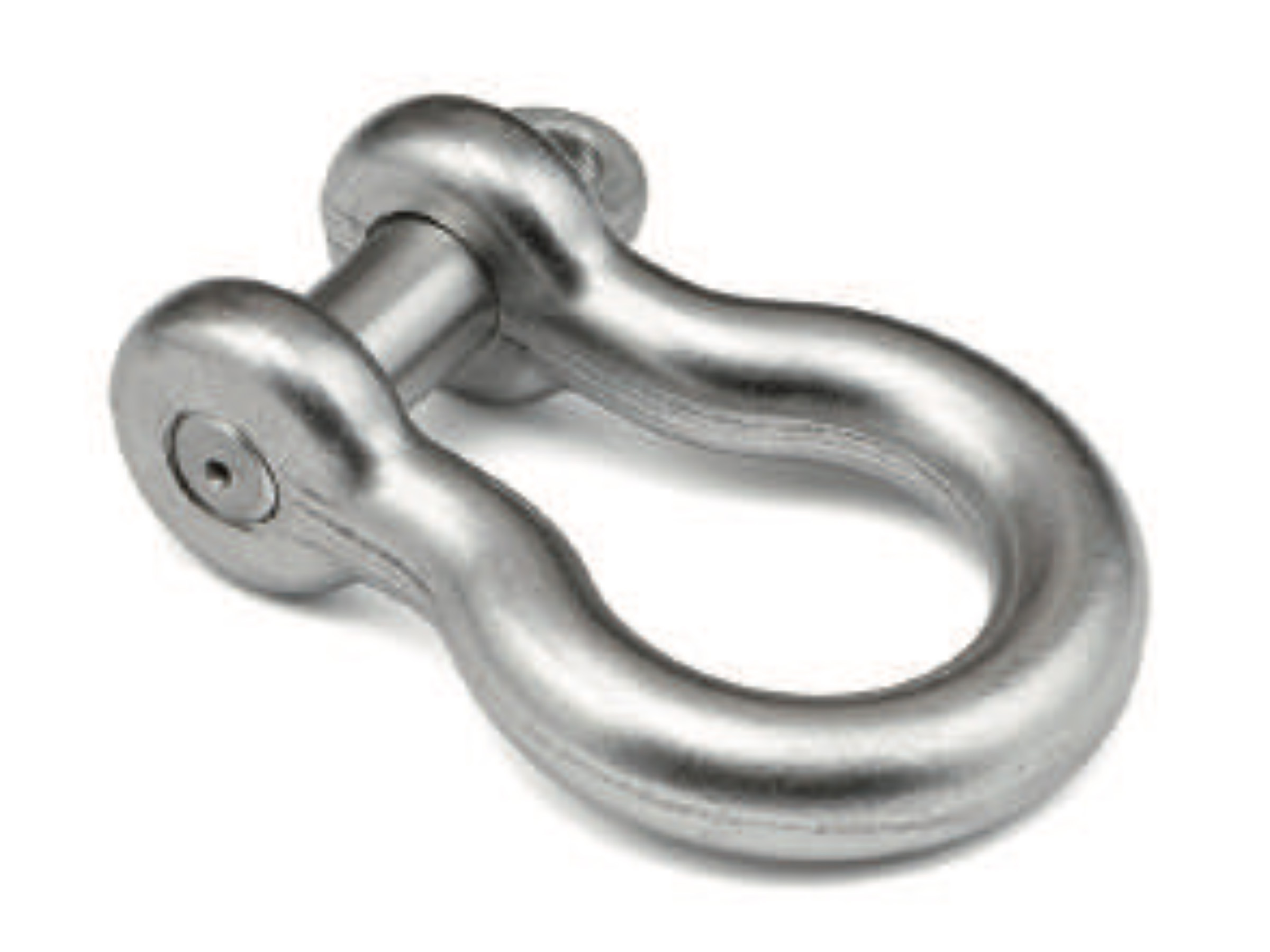

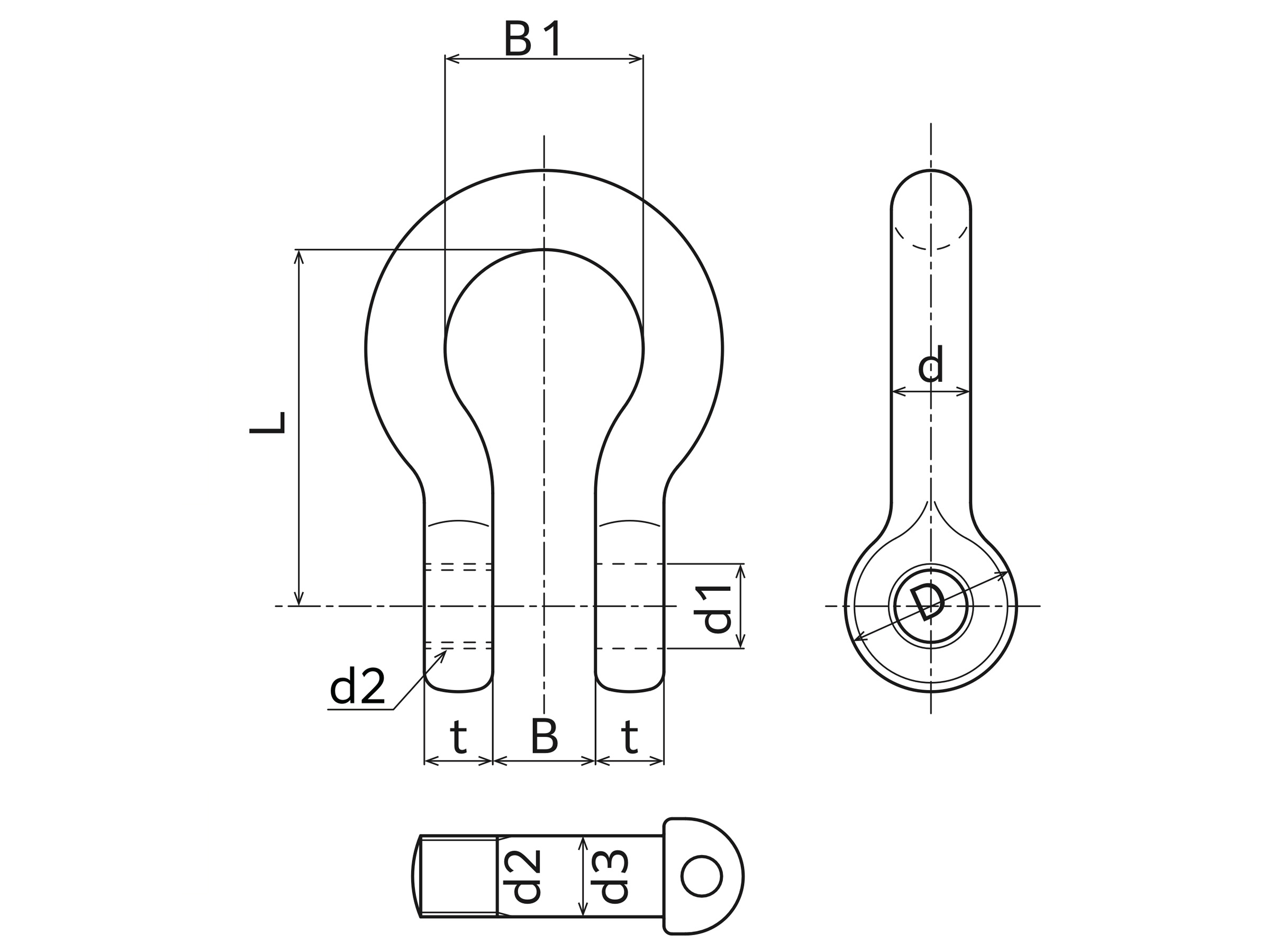

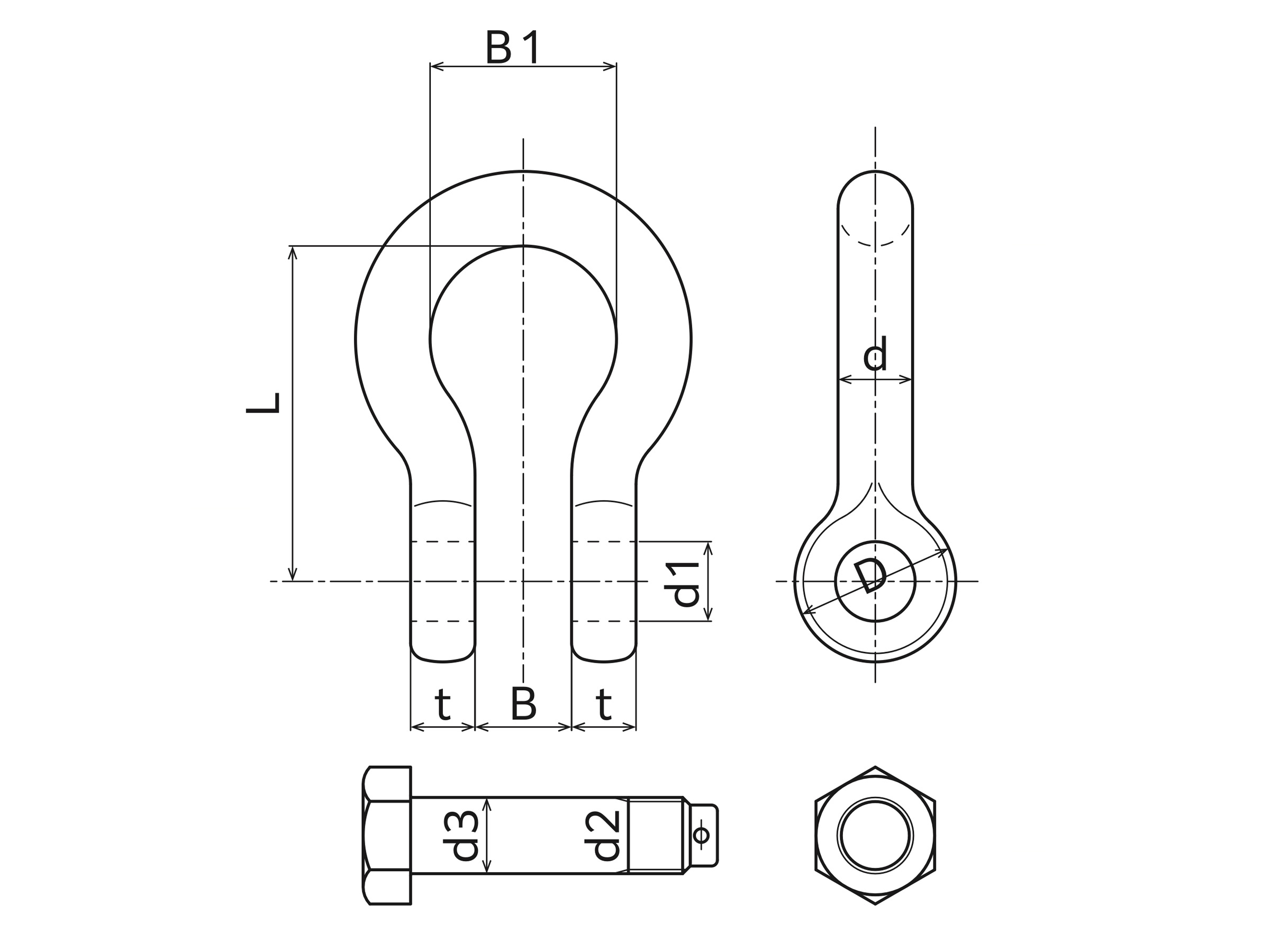

使用荷重		Size 呼び	d 本体径	t 厚さ	B 口巾	B₁ 内径	L 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	参考重量 (kg)
tf	(KN)	Size 呼び	d 本体径	t 厚さ	B 口巾	B₁ 内径	L 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	BB	BC
0.2t	(1.96)	6	8	6	11	20	36	17	9	8	M8	0.07	0.06
0.315t	(3.09)	8	10	8	14	25	45	21	11	10	M10	0.14	0.13
0.6t	(5.88)	10	12	10	17	30	54	25	13	12	M12	0.24	0.21
1.0t	(9.8)	12	14	12	20	35	63	32	16	15	M14	0.39	0.36
1.25t	(12.25)	14	16	14	24	40	72	36	18	17	M16	0.59	0.5
1.6t	(15.68)	16	18	16	26	45	80	40	20	19	M18	0.82	0.74
2.0t	(19.6)	18	21	18	29	53	95	45	22	21	M20	1.3	1.1
2.5t	(24.5)	20	23	20	31	58	104	50	25	24	M24	1.8	1.6
3.15t	(30.87)	22	26	22	34	65	117	55	27	26	M24	2.2	2.0
3.6t	(35.28)	24	28	24	39	70	126	62	31	30	M30	3.0	2.6
4.0t	(39.2)	26	30	26	41	75	135	66	33	32	M30	3.6	3.1
4.8t	(47.04)	28	32	28	43	80	144	70	35	34	M33	4.4	3.9
5.0t	(49.0)	30	34	30	45	85	153	75	37	36	M36	5.3	4.6
6.3t	(61.74)	32	37	32	48	93	167	80	39	38	M36	6.8	6.1
7.0t	(68.6)	34	39	34	50	98	176	85	41	40	M39	8.1	7.2
8.0t	(78.4)	36	42	36	54	105	190	90	43	42	M42	9.8	8.5
9.0t	(88.2)	38	44	38	57	110	198	95	47	46	M45	11.5	10.1
10.0t	(98.0)	40	47	40	60	118	212	100	49	48	M48	14.2	12.5
11.0t	(107.8)	42	49	42	63	123	220	105	53	51	M48	15.9	–
12.5t	(122.5)	44	51	44	66	128	230	110	56	54	M48	18.8	–
13.0t	(127.4)	46	53	46	68	133	240	115	58	56	M48	20.0	–
14.0t	(137.2)	48	55	48	72	138	248	120	60	58	M56	22.9	–
16.0t	(156.8)	50	57	50	75	143	257	125	62	60	M56	26.4	–
18.0t	(176.4)	55	62	55	83	155	280	138	67	65	M64	34.8	–
20.0t	(196.0)	60	69	60	90	178	310	150	72	70	M64	42.6	–
25.0t	(245.0)	65	75	65	98	188	338	164	79	77	M72	55.6	–

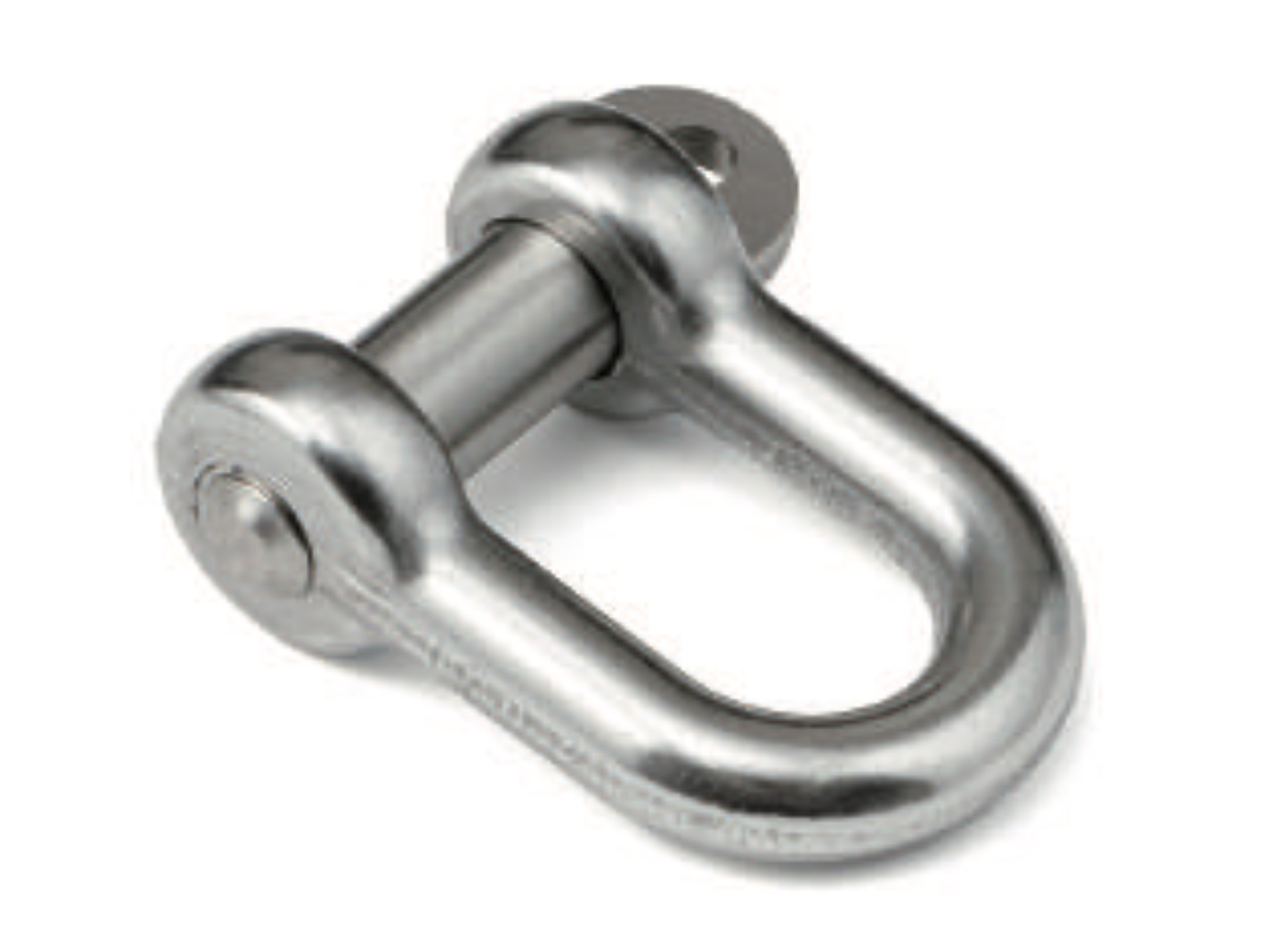

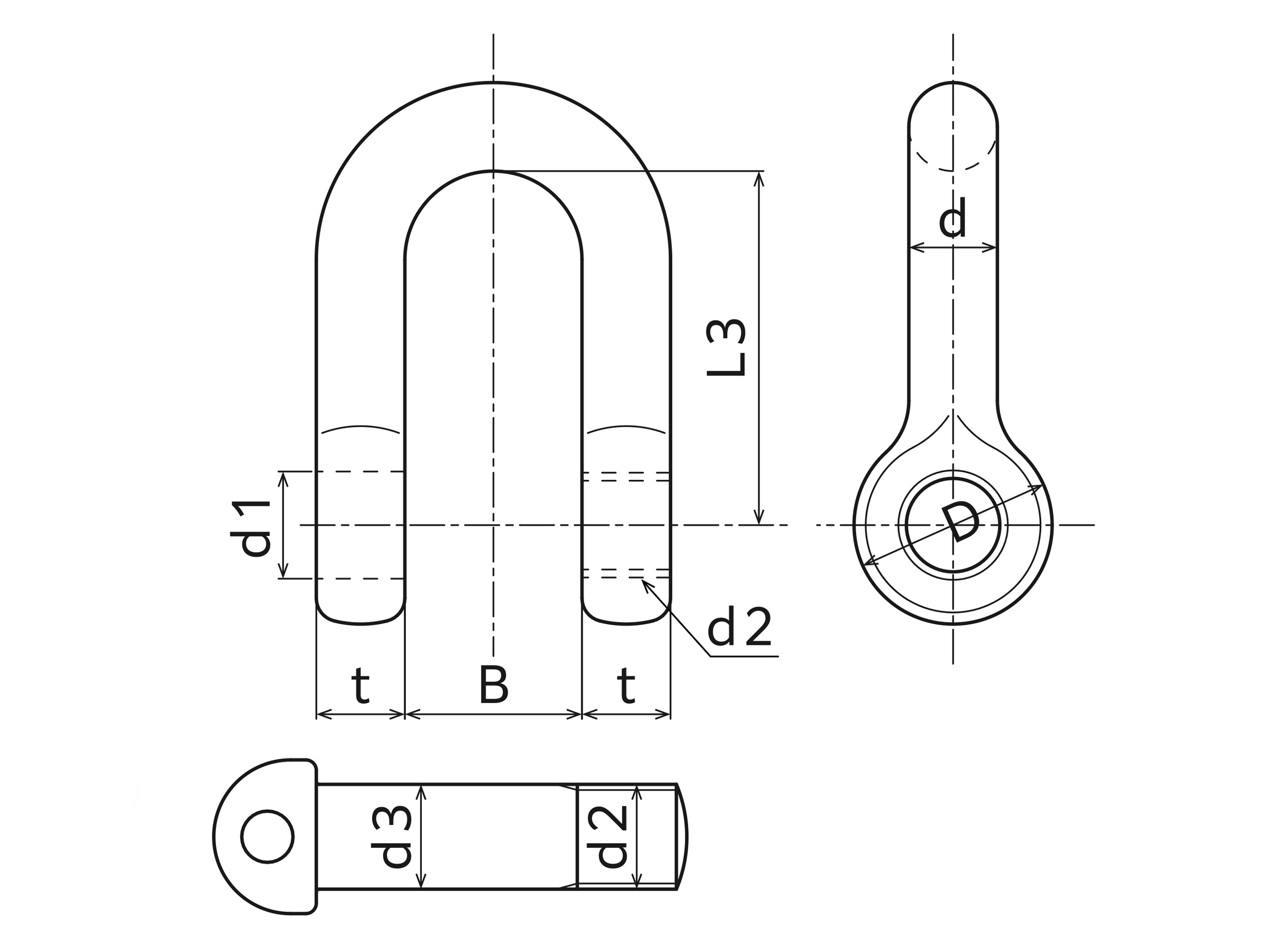

使用荷重		Size 呼び	d&t 本体径&厚さ	B 口巾	L₃ 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	参考重量 (kg)
tf	(KN)	Size 呼び	d&t 本体径&厚さ	B 口巾	L₃ 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	参考重量 (kg)
0.4t	(3.92)	10	10	20	40	23	13	12	M12	0.14
0.63t	(6.17)	12	12	24	48	28	16	15	M14	0.23
0.8t	(7.84)	14	14	28	56	32	18	17	M16	0.37
1.0t	(9.8)	16	16	32	64	36	21	20	M20	0.53
1.6t	(15.68)	20	20	40	80	44	25	24	M24	1.0
2.0t	(19.6)	22	22	44	88	50	28	27	M27	1.5
2.5t	(24.5)	24	24	48	96	56	30	29	M27	1.9
3.15t	(30.87)	26	26	52	104	62	33	32	M30	2.4
3.5t	(34.3)	28	28	56	112	65	35	34	M33	2.9
4.0t	(39.2)	30	30	60	120	70	37	36	M36	3.6
5.0t	(49.0)	34	34	68	136	80	43	42	M42	5.4
6.3t	(61.74)	38	38	76	152	85	46	45	M45	7.3
7.0t	(68.6)	40	40	80	160	92	49	48	M48	8.5
8.0t	(78.4)	42	42	84	168	100	53	51	M48	10.1

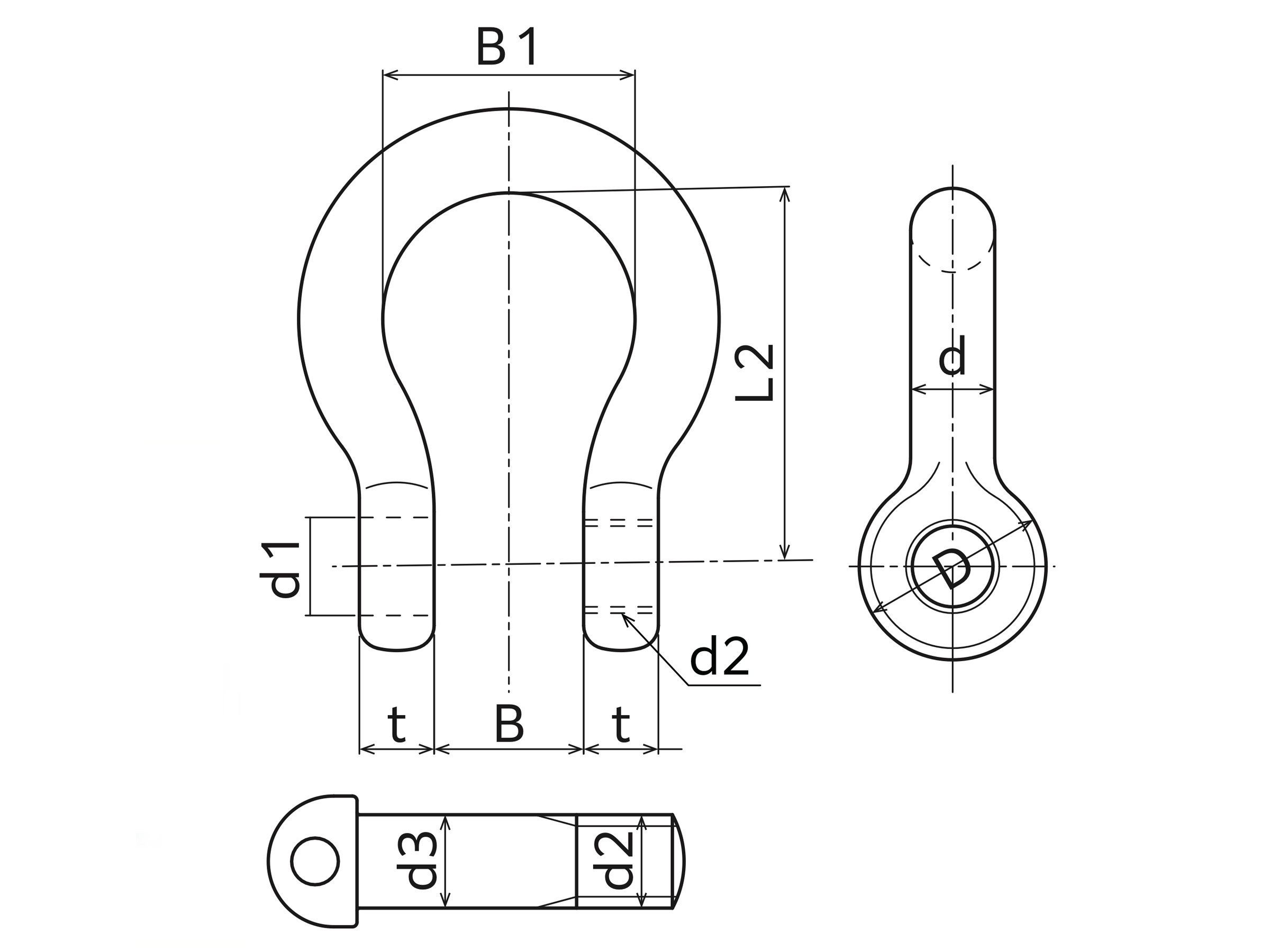

使用荷重		Size 呼び	d 本体径	t 厚さ	B 口巾	B₁ 内径	L₂ 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	参考重量 (kg)
tf	(KN)	Size 呼び	d 本体径	t 厚さ	B 口巾	B₁ 内径	L₂ 長さ	D 頭径	d₁ 穴径	d₃ ピン径	Screw d₂ 捻径	参考重量 (kg)
0.15t	(1.47)	6	8	6	12	24	36	17	9	8	M8	0.06
0.315t	(3.09)	8	10	8	16	30	45	24	11	10	M10	0.13
0.5t	(4.9)	10	12	10	20	36	54	28	13	12	M12	0.22
0.7t	(6.86)	12	14	12	24	42	63	32	16	15	M14	0.34
0.9t	(8.82)	14	16	14	28	48	72	35	18	17	M16	0.50
1.2t	(11.76)	16	18	16	32	54	80	40	21	20	M20	0.77
1.3t	(12.74)	18	20	18	36	60	100	45	22	21	M20	1.05
1.8t	(17.64)	20	22	20	40	66	112	50	25	24	M24	1.42
