関西工業株式会社 > 製品情報 > スイベル

製品情報 products

スイベル

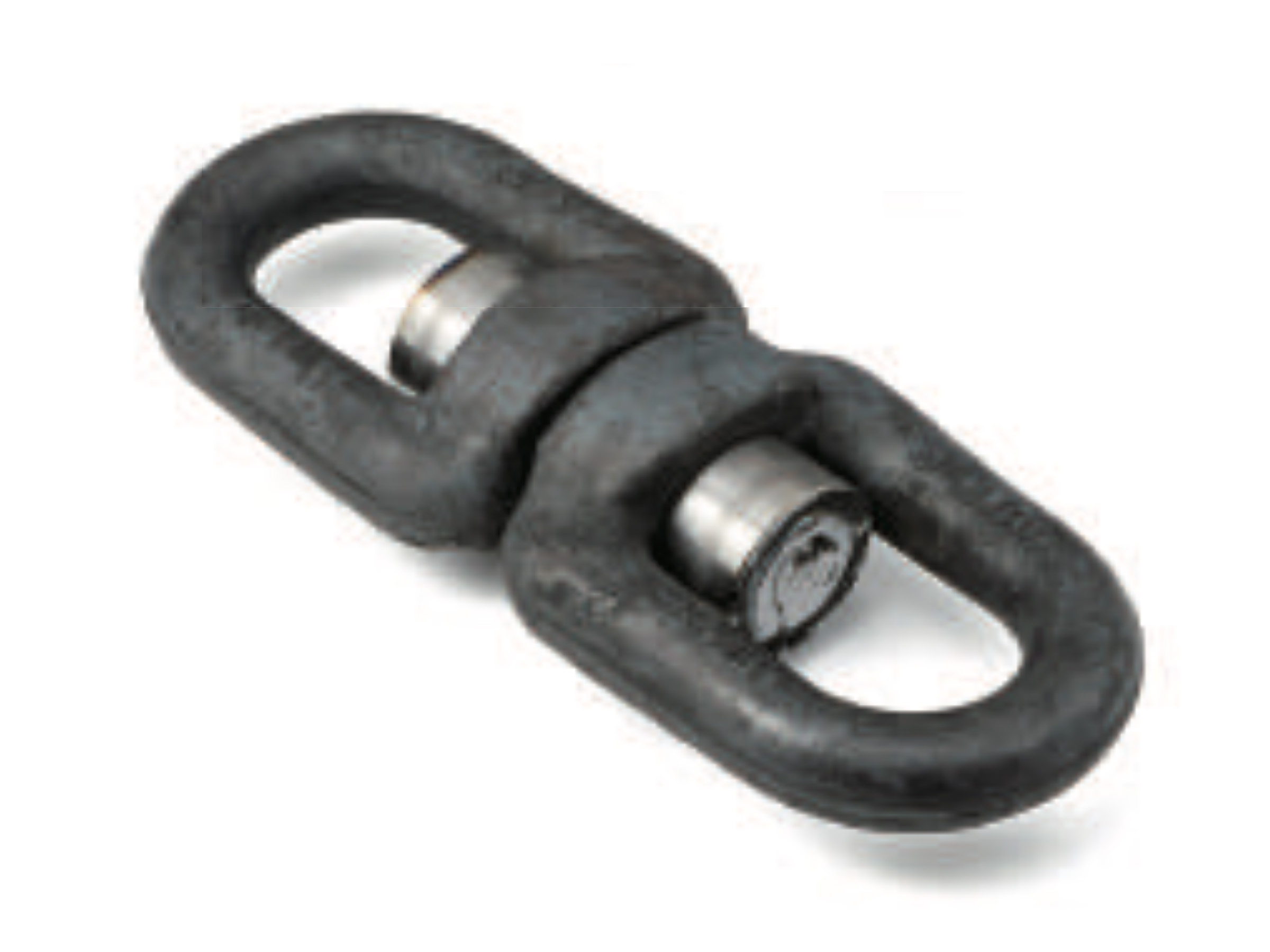

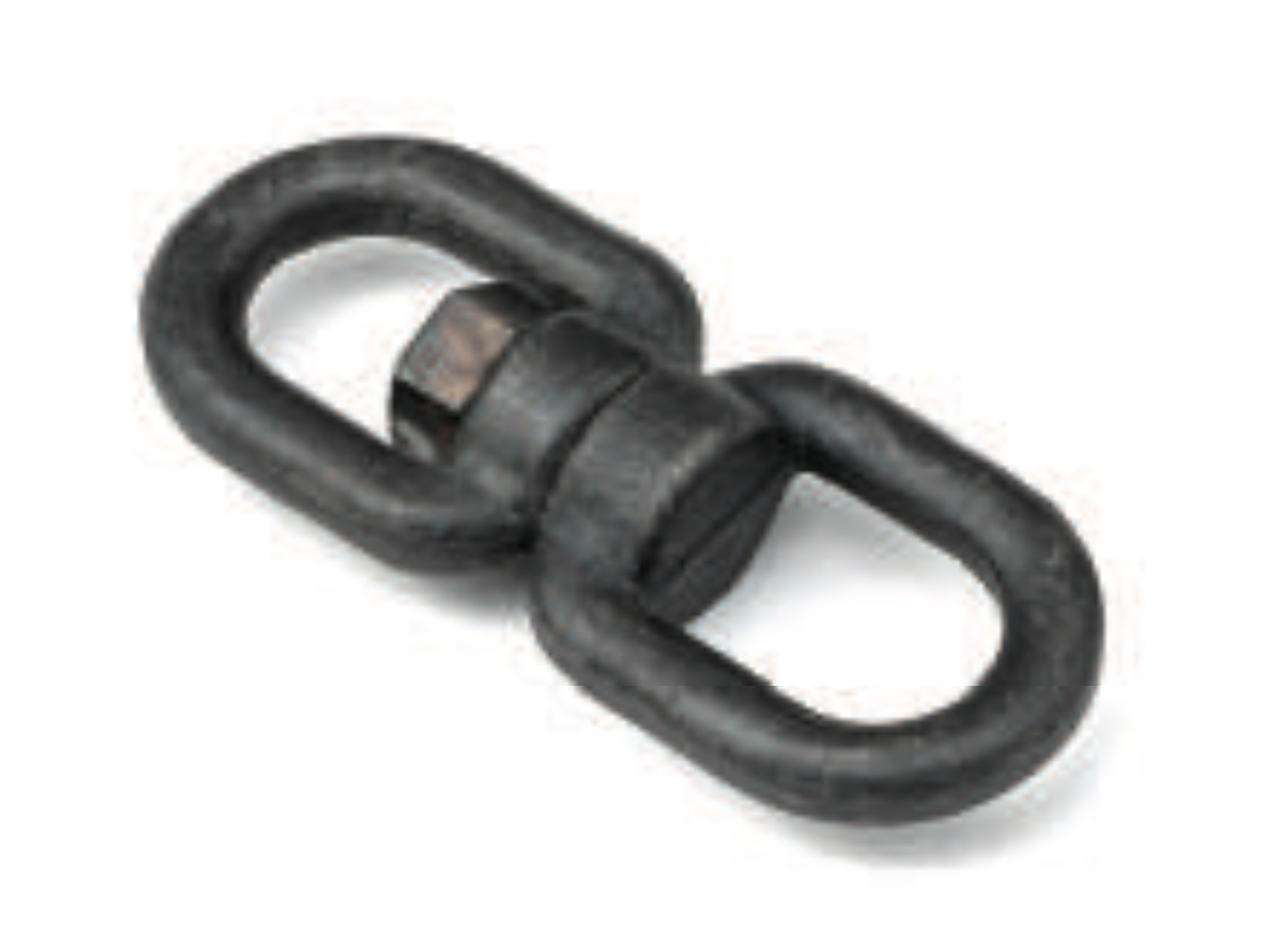

両カンヨリトリ 呼び9~19／呼び22~50

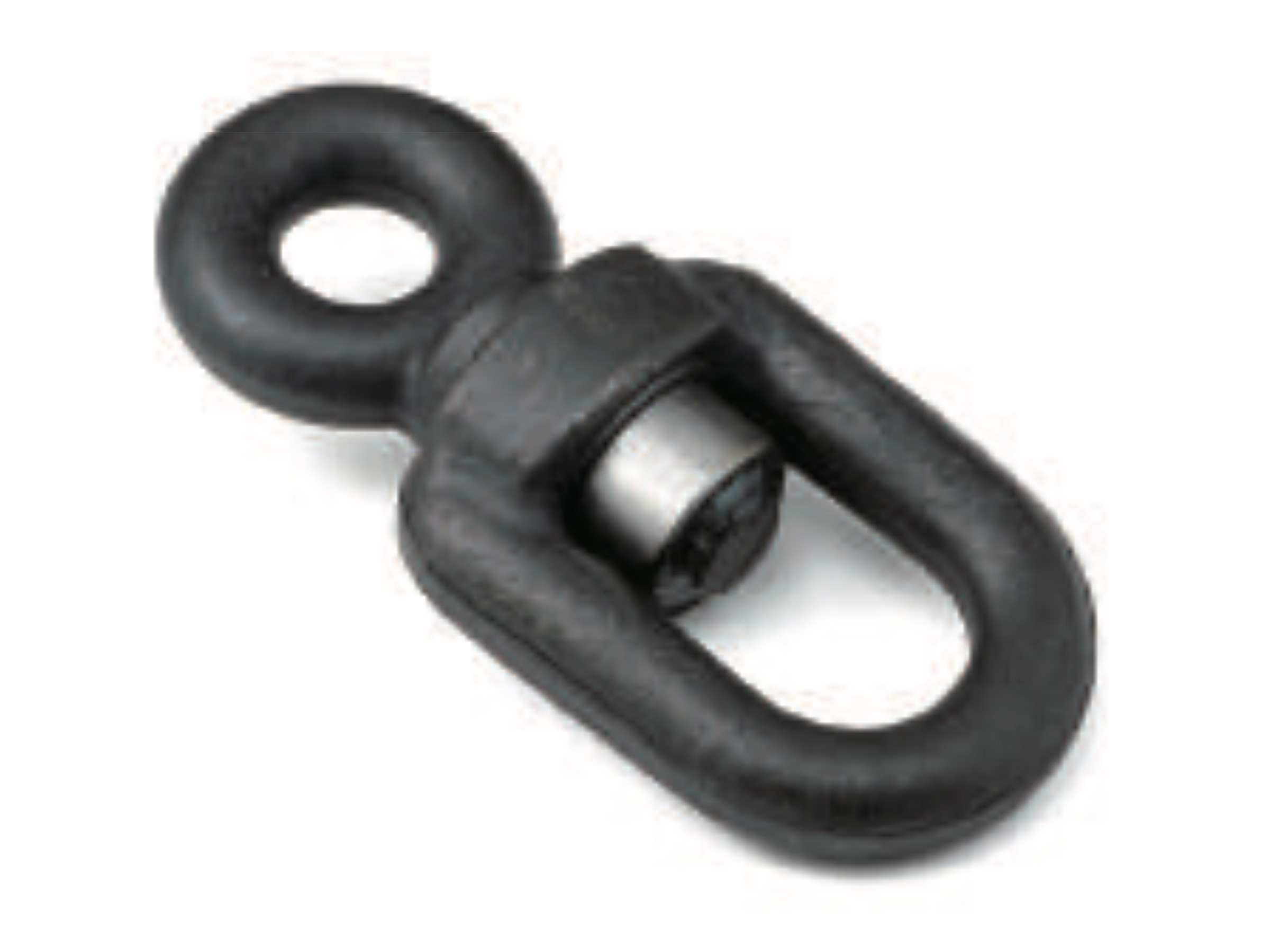

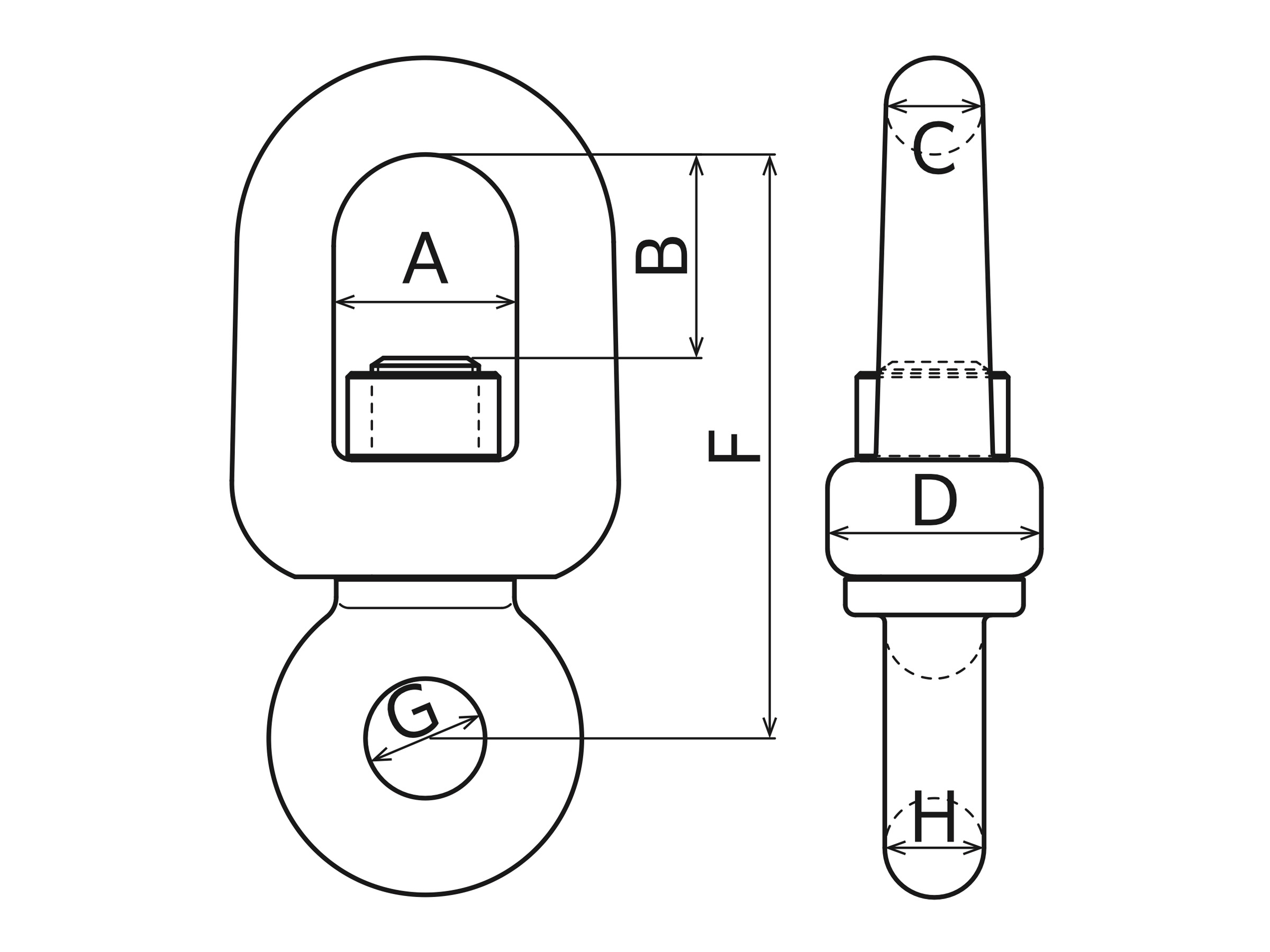

U型ヨリトリ ナット止め

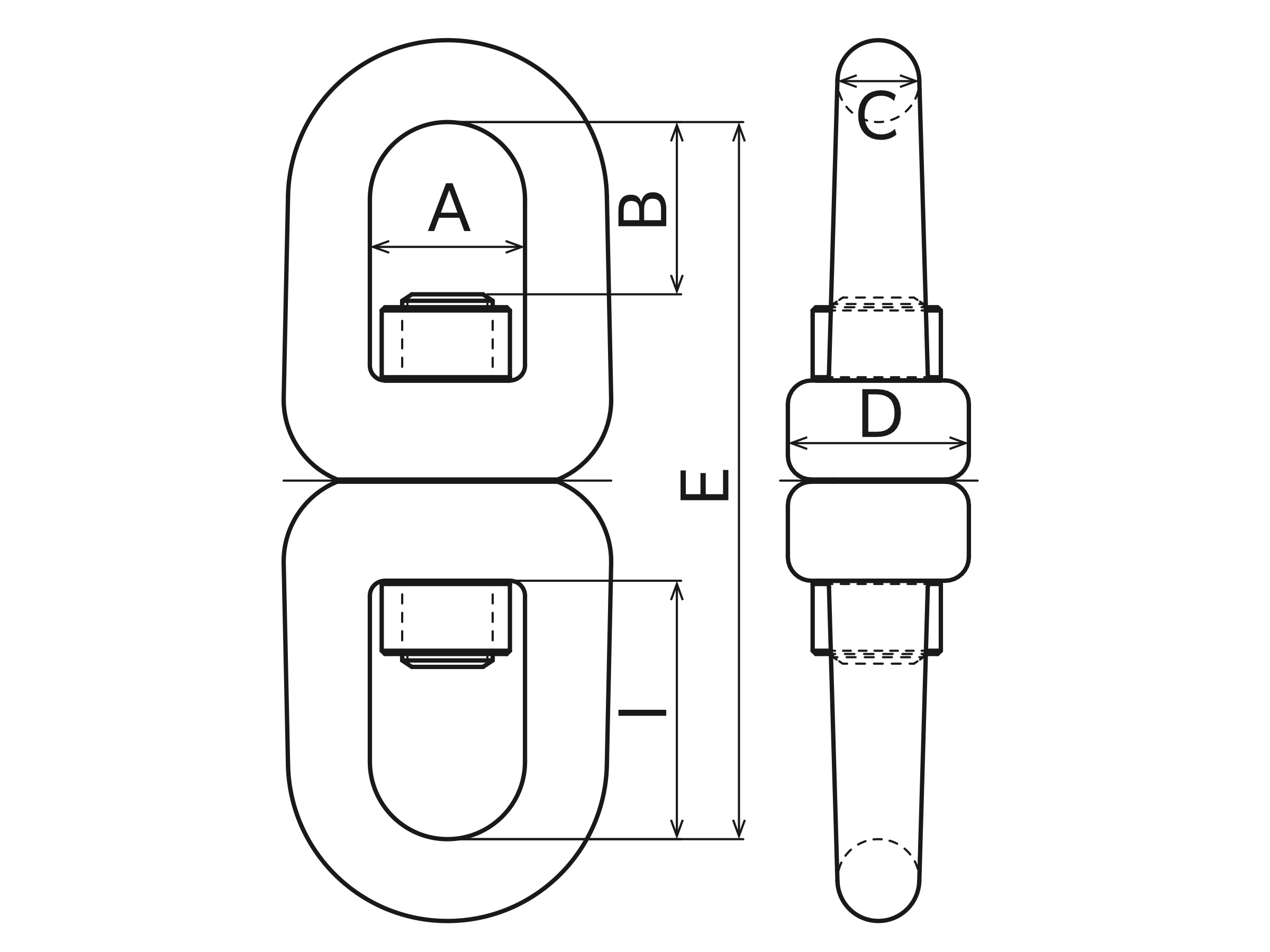

ヨリトリ

使用荷重 Size
呼び		 A B C D E F G H I 参考重量 (kg)
tf (KN) 両カン U型
0.5t (4.9) 9 30.3 23 9 28 98 75 15 10 33 0.32 –
1.0t (9.8) 13 33 29 13 34 121 77 17 14 42 0.6 0.5
1.5t (14.7) 16 37 34 16 37 148 101 22 16 52 1.1 0.8
2.5t (24.5) 19 43 48 19 51 186 130 24 19 70 1.9 1.4
3.5t (34.3) 22 49 52 22 55 203 141 28 22 74 2.9 2.0
5.0t (49) 25 53 56 25 61 230 154 32 25 86 4.4 3.0
6.5t (63.7) 28 57 60 28 65 241 173 38 28 90 5.9 4.3
8.0t (78.4) 32 64 68 32 79 286 181 43 32 103 9.5 6.5
10.0t (98) 38 72 80 38 84 333 228 47 39 120 14.5 10.1
12.0t (117.6) ※44 86 84 45 93 370 – – – 130 20.0 –
20.0t (196) ※50 100 86 50 105 402 – – – 136 32.0 –

単位=mm

※呼び44以降は都度お問い合わせ下さい。

※在庫がなくなり次第、生産終了となる場合があります。

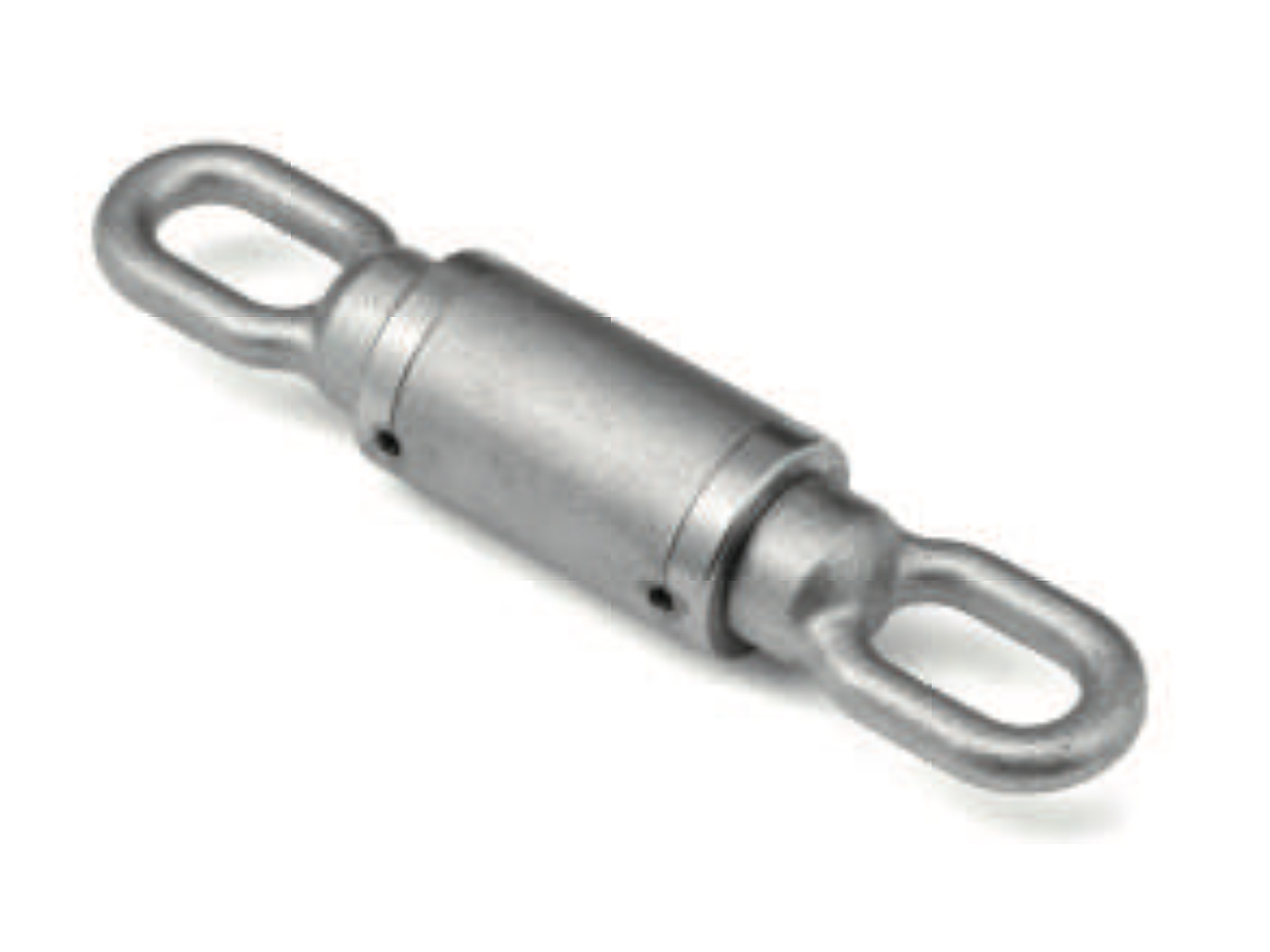

ウルトラスイベル（ベアリング入り）

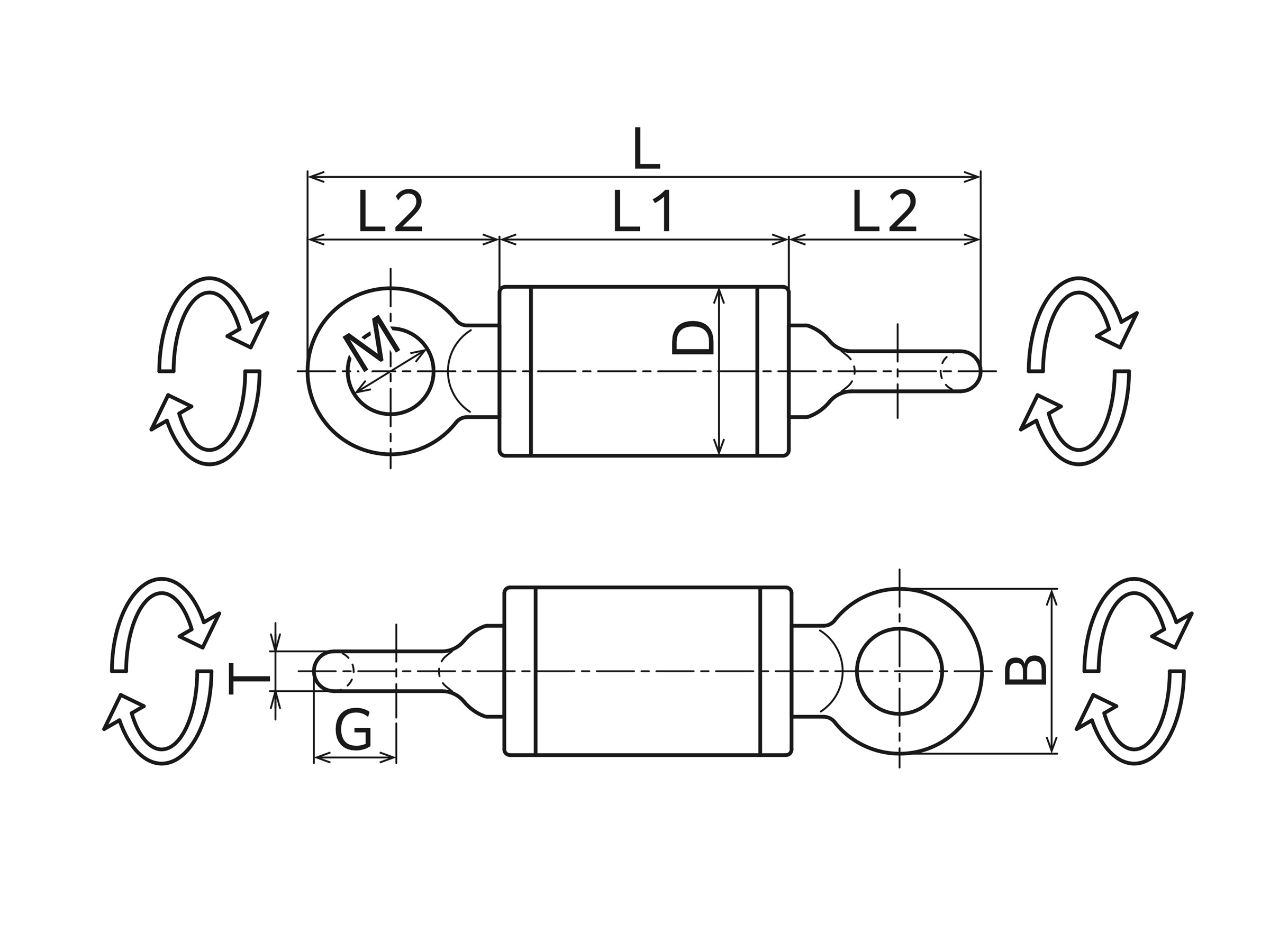

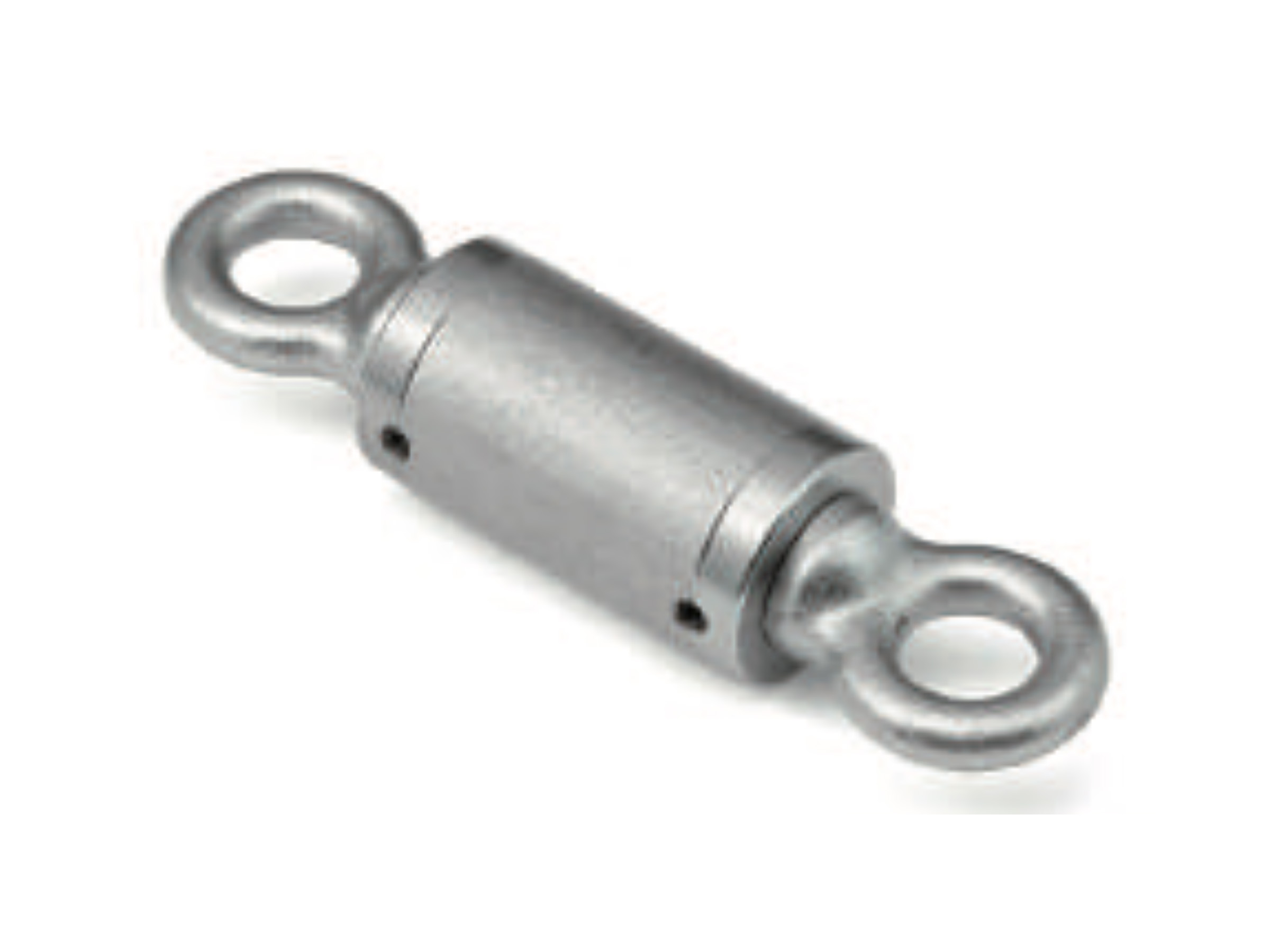

TKSシリーズ

型式 仕様 WLL 寸法（mm） 参考重量
(kg)
L L1 L2 D M B G T
TKS-0.5 スタンダード　1/2t 171 67 52 38 22 44 22 11 0.8
TKS-1 スタンダード　1t 180 78 51 42 22 44 22 11 1.0
TKS-2 スタンダード　2t 221 87 67 52 29 59 29 15 1.8
TKS-3 スタンダード　3t 235 101 67 59 29 59 29 15 2.3
TKS-5 スタンダード　5t 300 124 88 78 34 76 38 21 5.7

単位=mm

※両側が回転します。

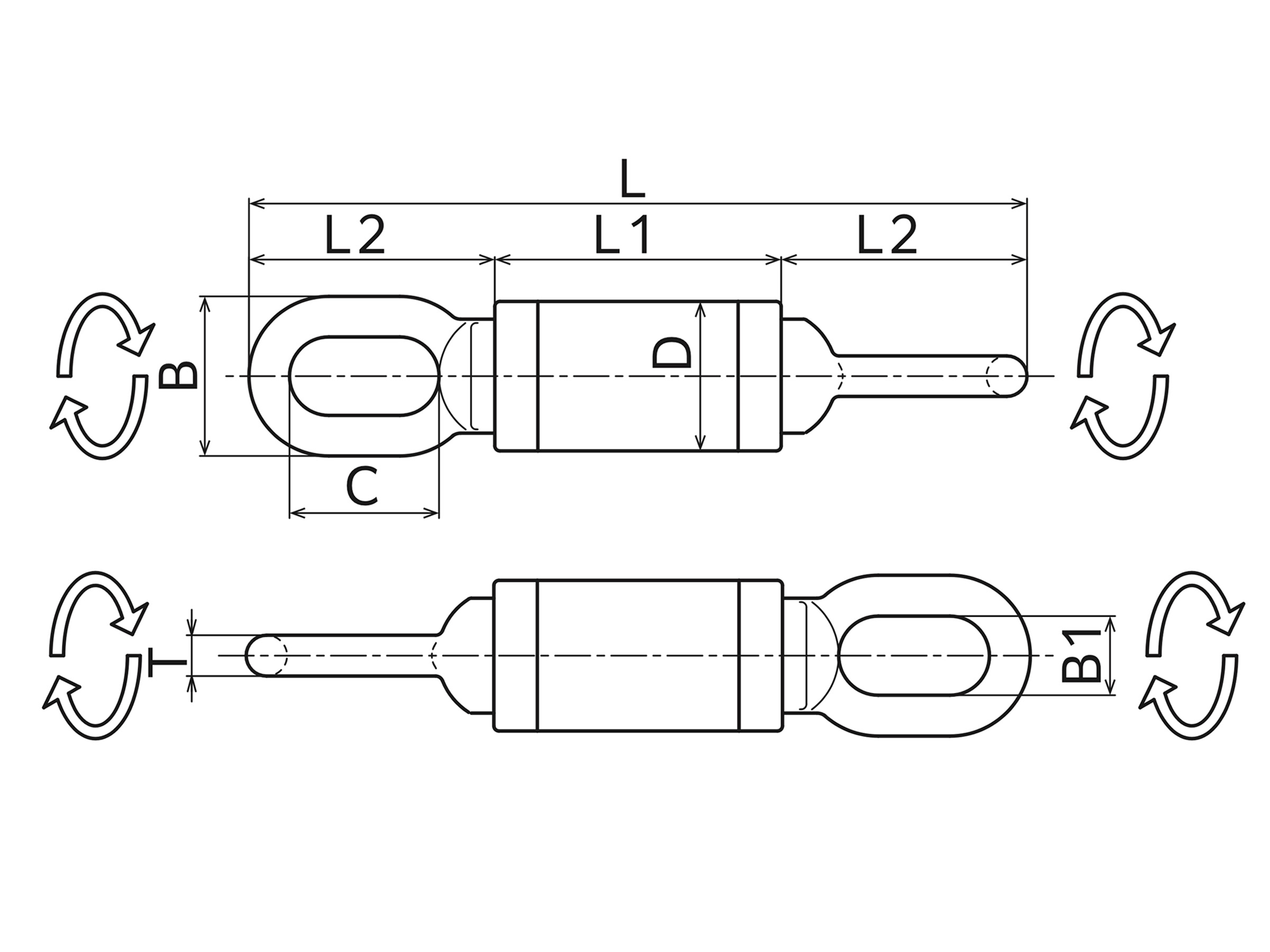

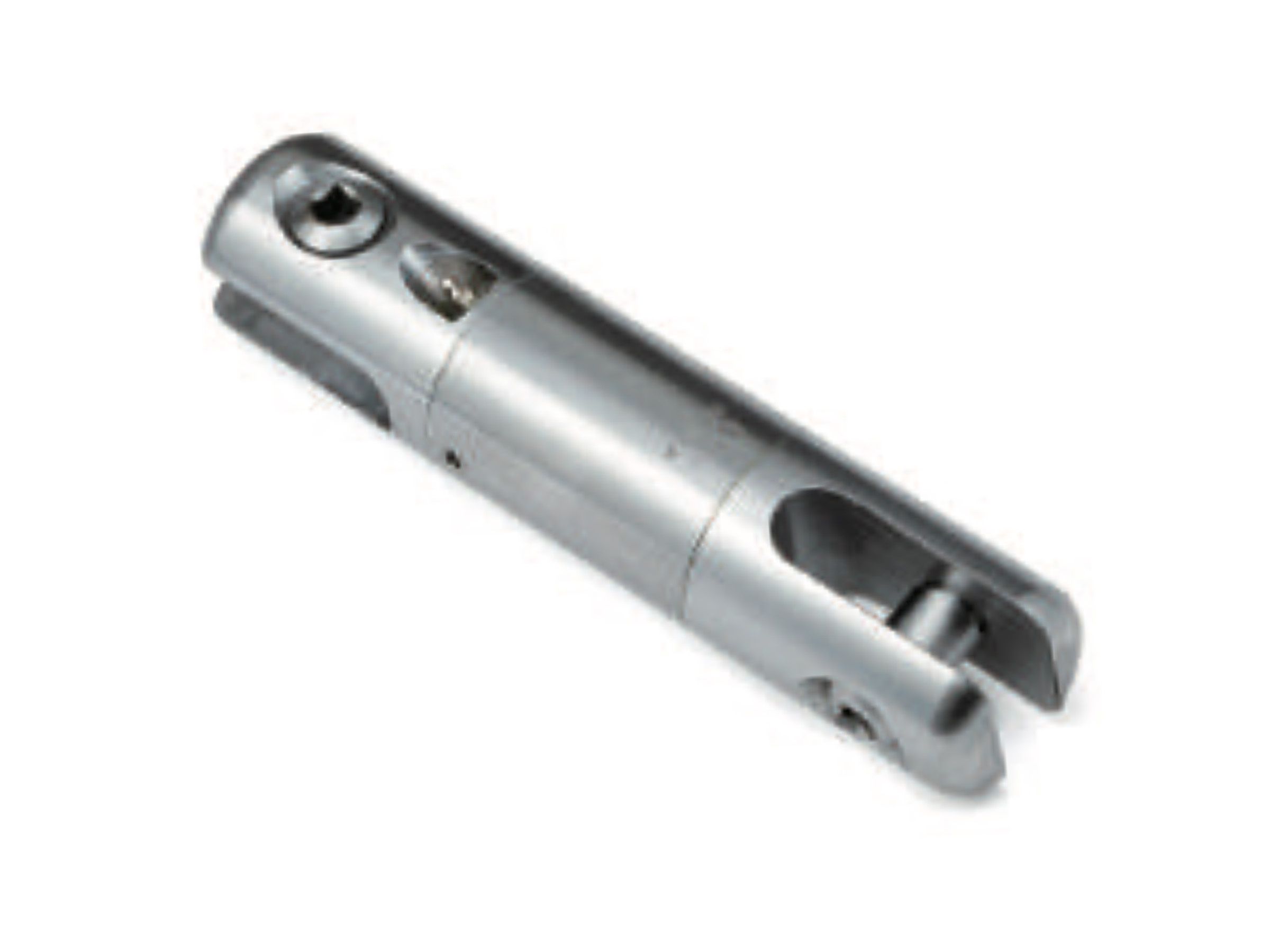

TKBシリーズ

型式 仕様 WLL 寸法（mm） 参考重量
(kg)
L L1 L2 D B B1 C T
TKB-1 長オーフ型　1t 220 78 71 42 42 20 39 11 1.1
TKB-2 長オーフ型　2t 253 87 83 52 52 26 49 13 2.0
TKB-3 長オーフ型　防水　 3t 307 113 97 59 63 31 59 16 2.8
TKB-5 長オーフ型　防水　 5t 394 136 129 78 84 42 77 21 7.0
TKB-10 長オーフ型　防水　10t 512 194 159 112 110 54 98 28 18.0

単位=mm

※両側が回転します。

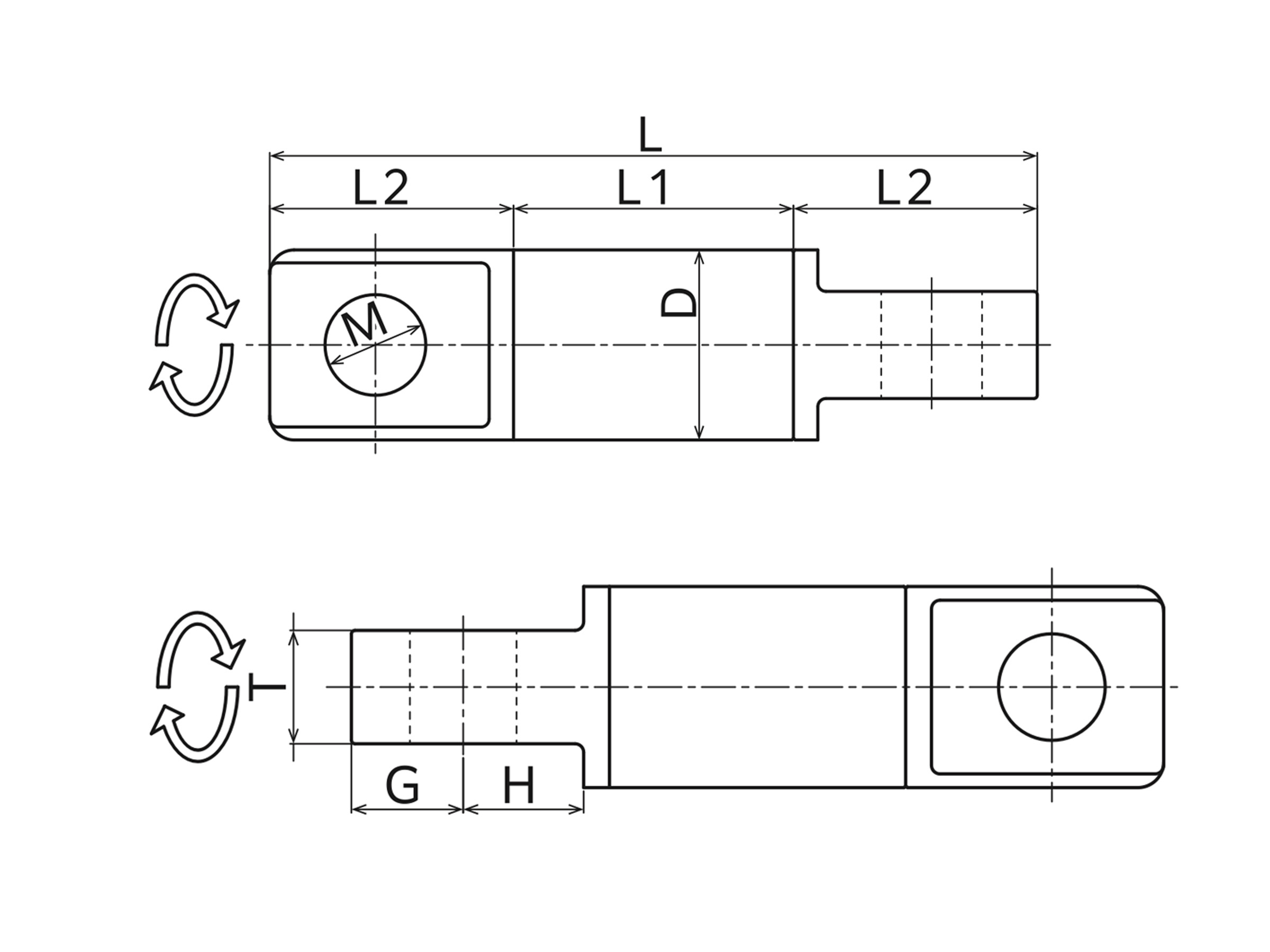

TKAシリーズ

型式 仕様 WLL 寸法（mm） 参考重量
(kg)
L L1 L2 D M G H T
TKA-10 防水アイプレート型　10t 404 152 126 108 50 53 58 52 21
TKA-15 防水アイプレート型　15t 472 172 150 117 62 65 70 66 30
TKA-25 防水アイプレート型　25t 585 199 193 137 79 85 90 81 50
※TKA-50 防水アイプレート型　50t 713 253 230 185 98 100 110 110 110
※TKA-75 防水アイプレート型　75t 1070 400 335

280 120 150 145 160 380

単位=mm

※片側のみが回転します。

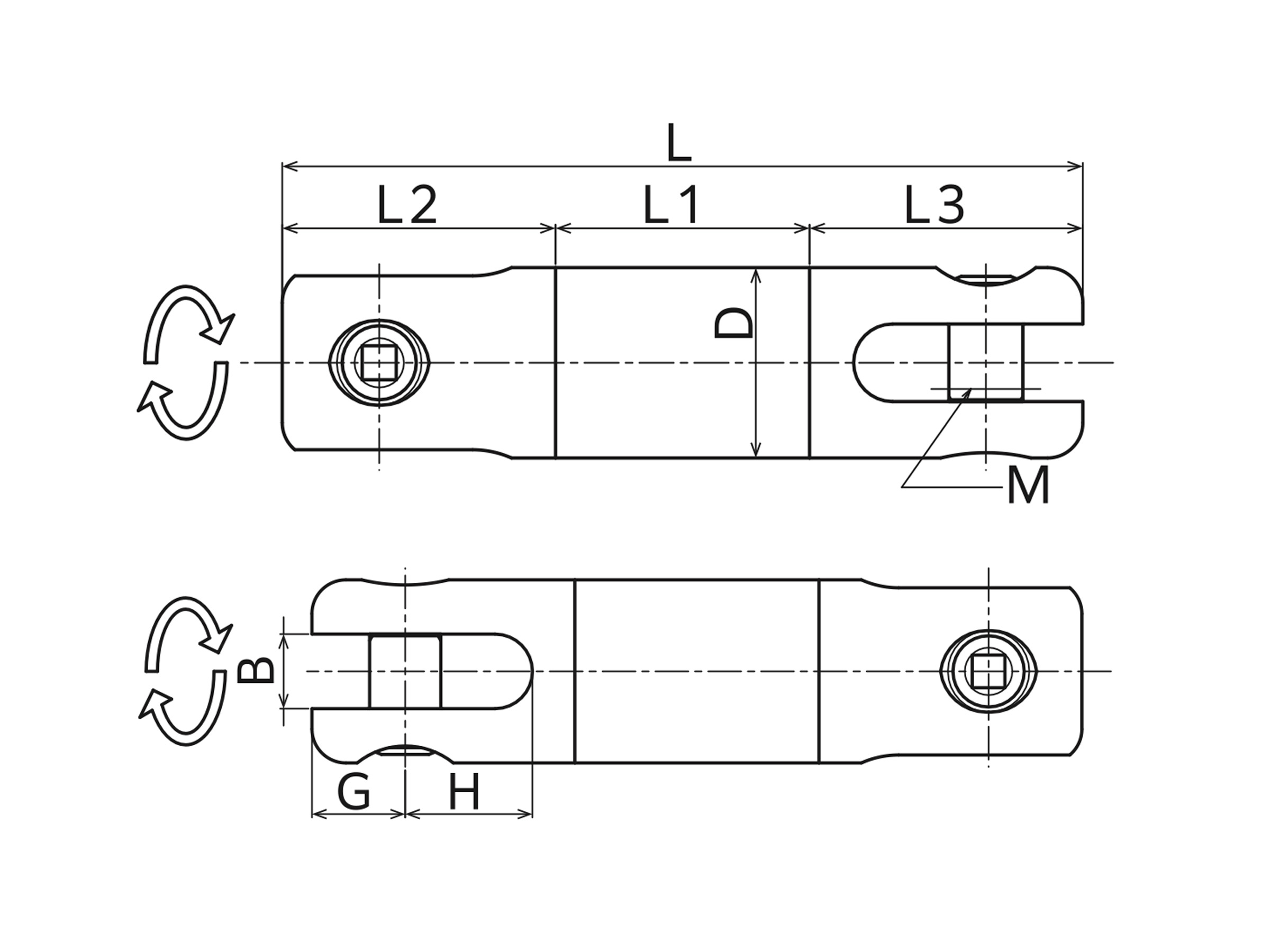

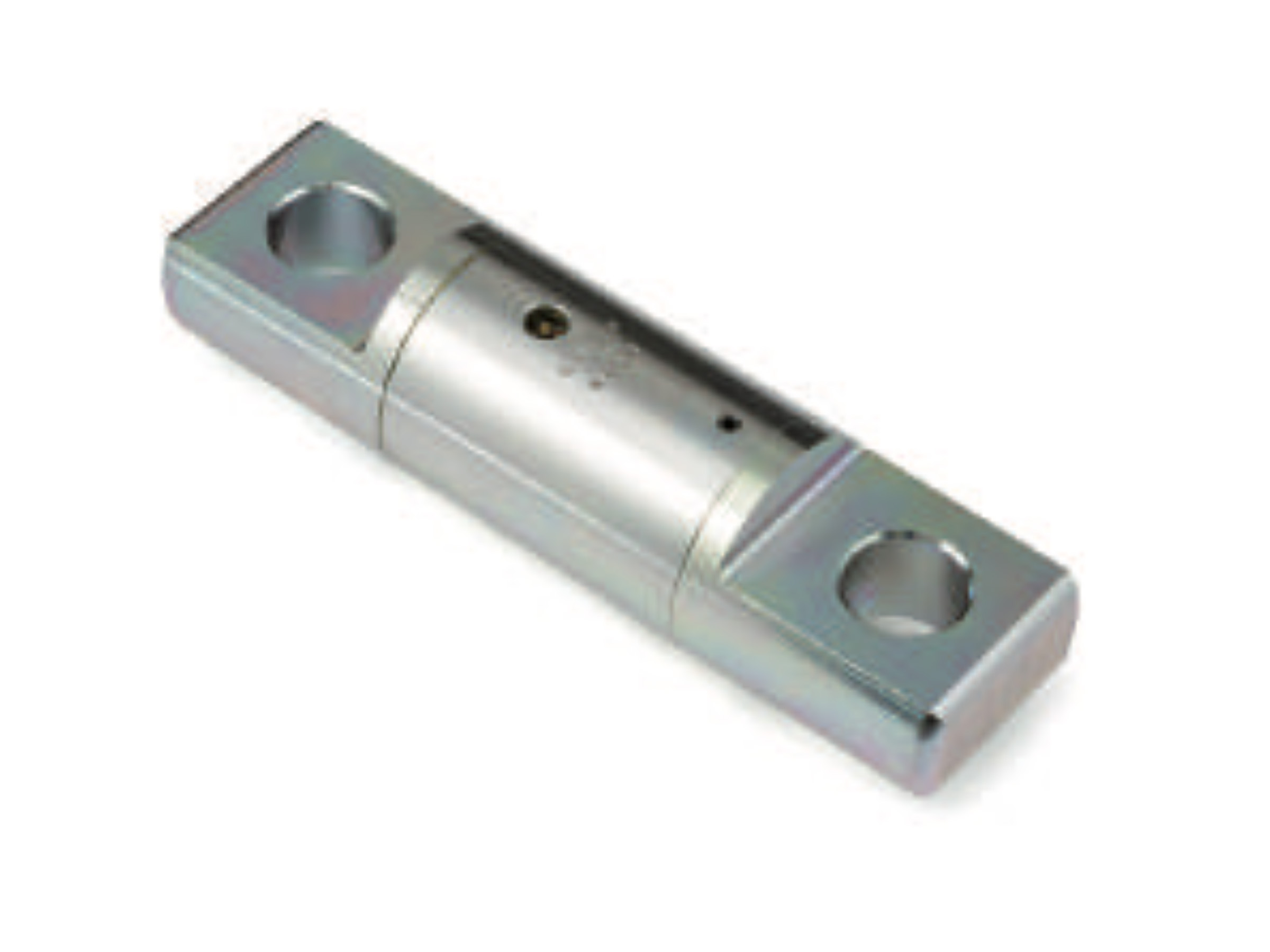

TKEシリーズ

型式 仕様 WLL 寸法（mm） 参考重量
(kg)
L L1 L2 L3 D M B G H
TKE-6 カエル又アースドリル重機用　6t 342 114 114 114 78 28 29 43 56 8.5
TKE-12 カエル又アースドリル重機用　12t 454 144 155 155 108 42 44 55 75 22.0
TKE-20 カエル又アースドリル重機用　20t 520 190 165 165 137 45 48 60 80 43.0

単位=mm

※片側のみが回転します。

※TKH型（片カエル又・片アイプレート式）も製作できますのでご希望の型や規格にないサイズはご相談下さい。
※75tは受注生産につき、その都度お問い合せ下さい。（寸法もご希望にあわせて設計致します）
※TKA-50t、75tは耐塩塗装となります。他はメッキとなります。
※TKAは他にも30ton、40ton、100ton等、製作実績が豊富にあります。お気軽にお問い合せ下さい。
