フック

スイベルフック

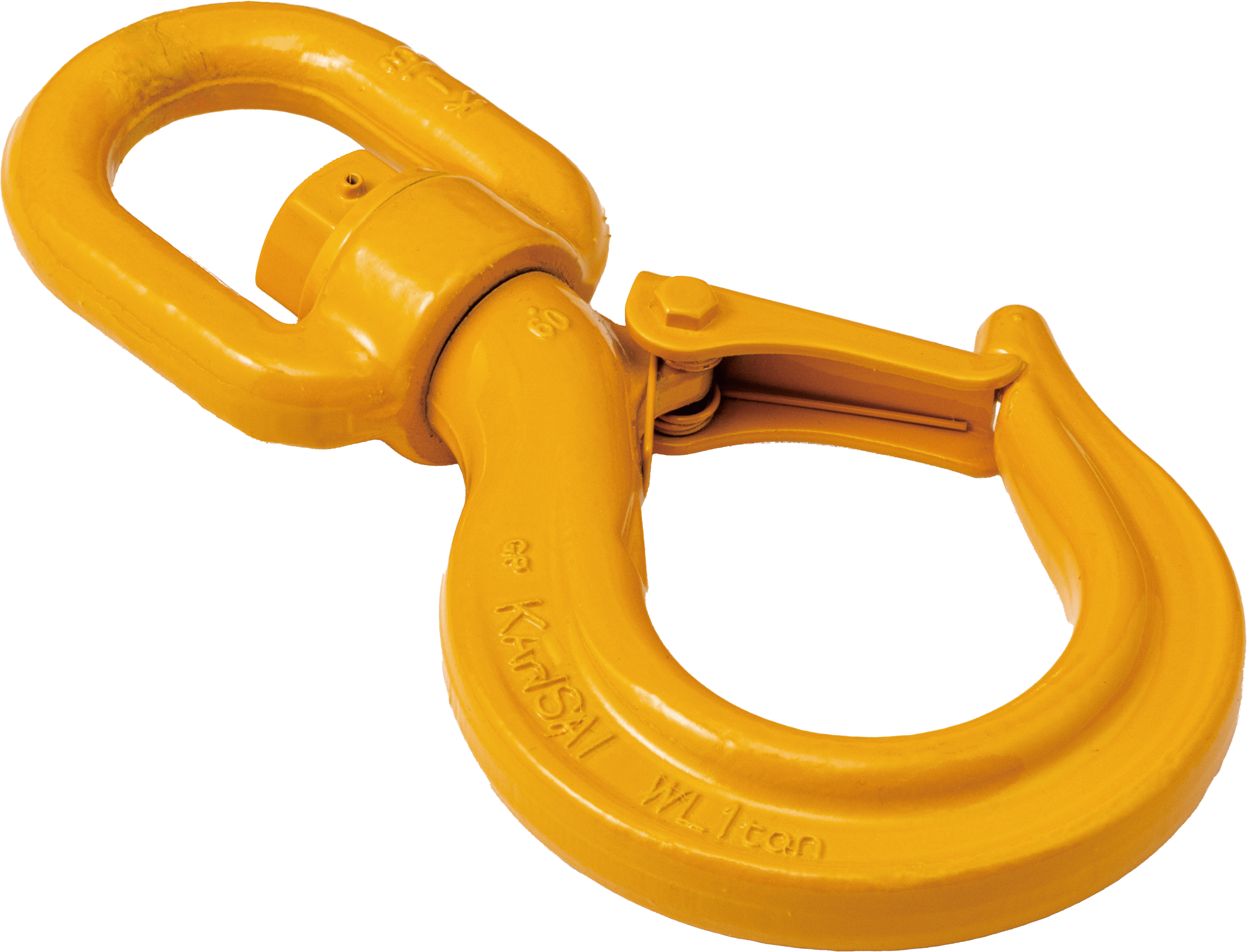

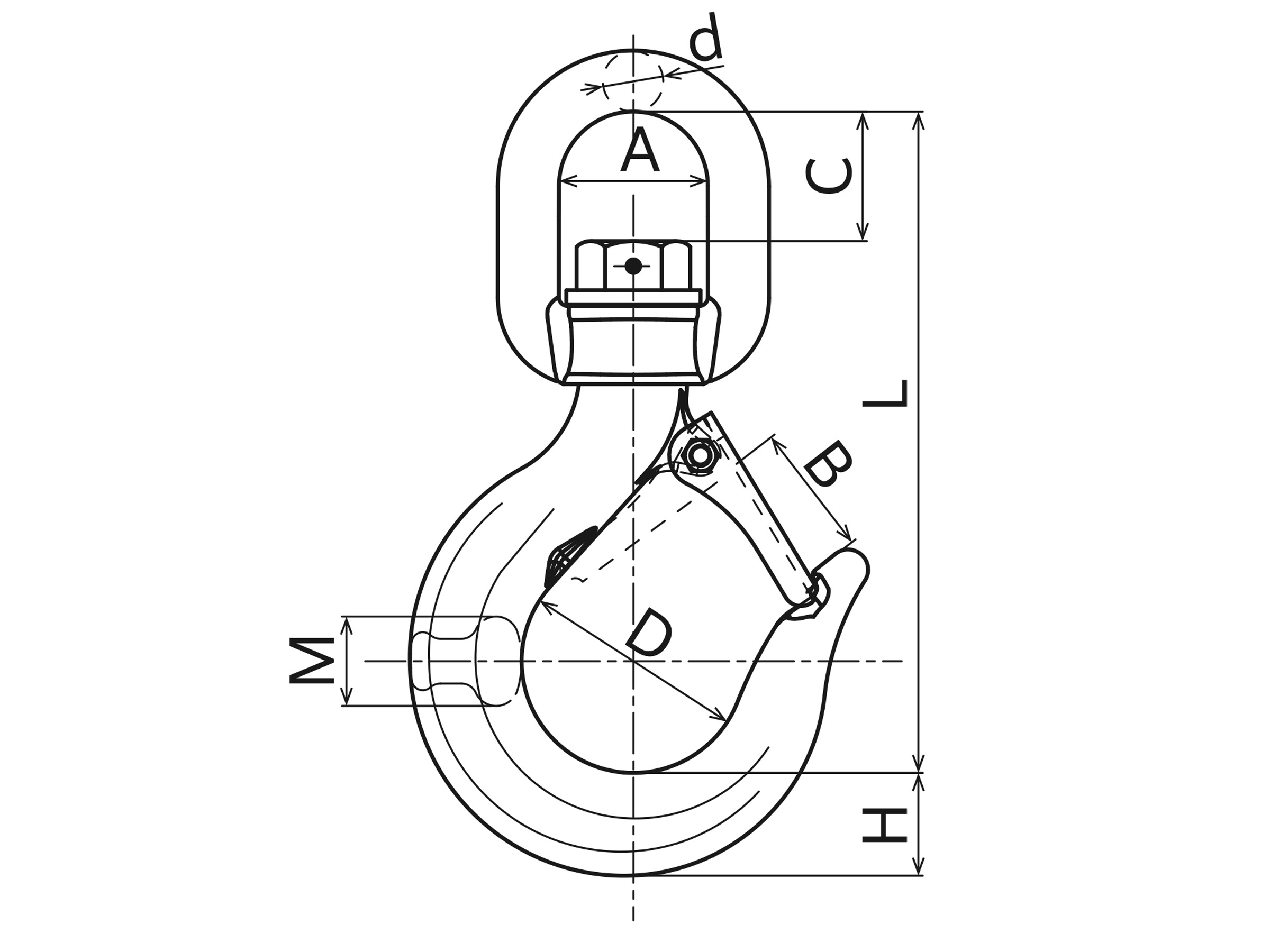

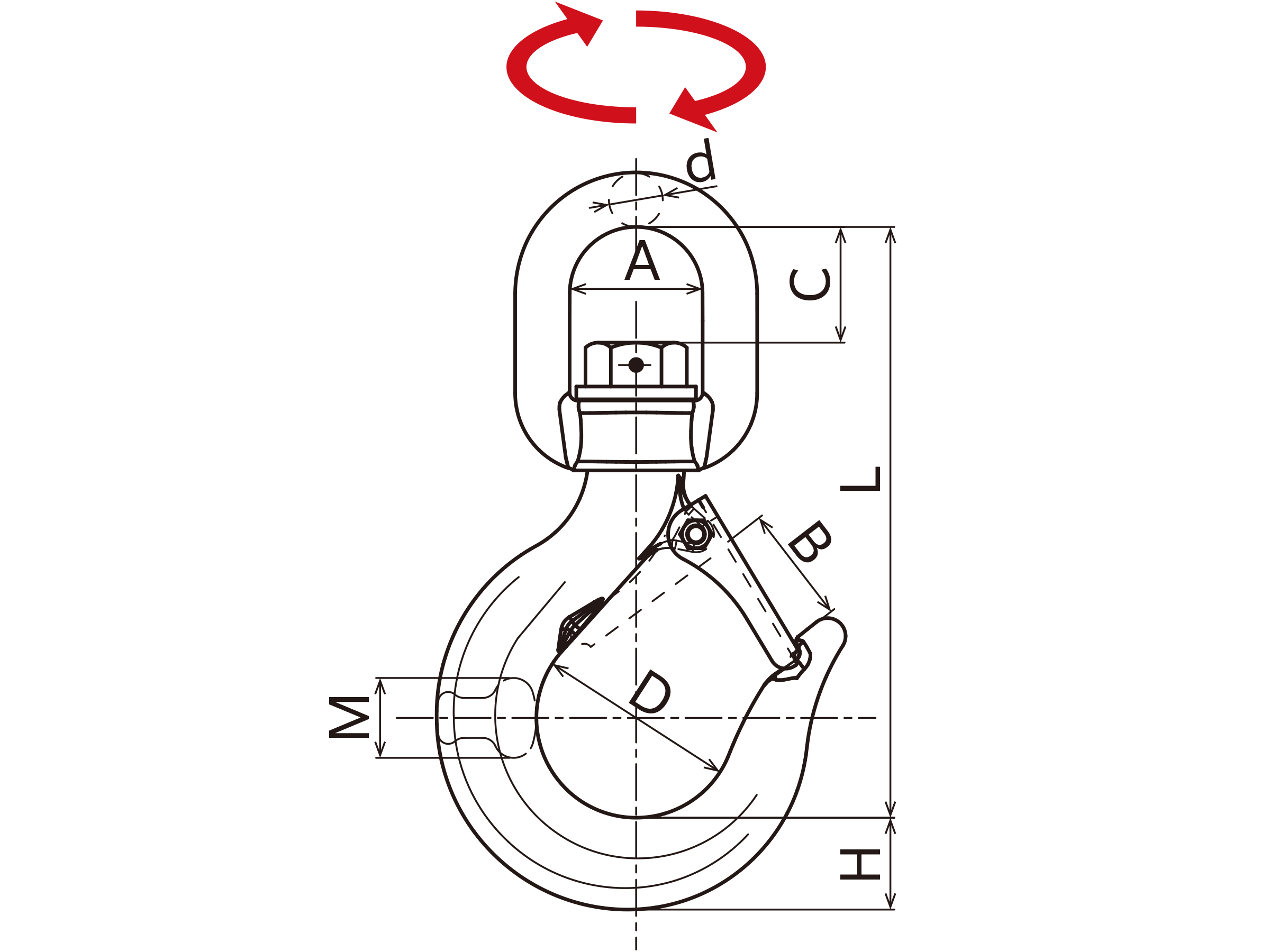

強力スイベルフック

使用荷重（ton）	寸法								参考重量 (kg)	ロールピン
使用荷重（ton）	B	D	L	H	d	A	C	M	参考重量 (kg)	ロールピン
0.5t	23	40	120	17	9	30	22	16	0.6	Ø3
1.0t	29	50	148	23	13	33	28	20	0.9	Ø3
2.0t	37	65	197	31	16	37	37	25	1.8	Ø4

単位=mm

安全率５以上

全数引張試験済（使用荷重×2倍）
安全率５以上

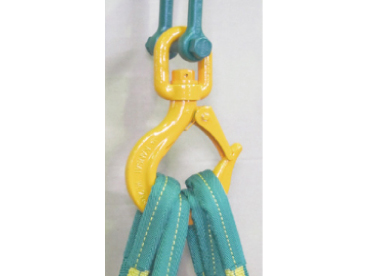

スリングベルトの４本掛けが出来ます

◎使用上の禁止事項及び注意事項
①フックの先端に負荷した使用方法。
②フックを固定するなどして、横方向の力が加わる使用方法。
③荷にチェーンを巻き付け、フックで固定する方法。
④フックを溶接作業のアース代わりに使用すること。
⑤常に水中に浸せき又は冠水する使用又は外れ止めの機能をなくすような使用。
⑥外れ止めがない状態での使用。フックの改造禁止（改造による強度低下及び安全の低下を防止するため）
⑦ロールピンの破損・損傷・ゆるみ等の有る物は、必ず新品の取り換えをお願いします。又フックの点検・組込等でロールピンを一端外す場合、必ず新品のロールピンを取り付けて下さい。

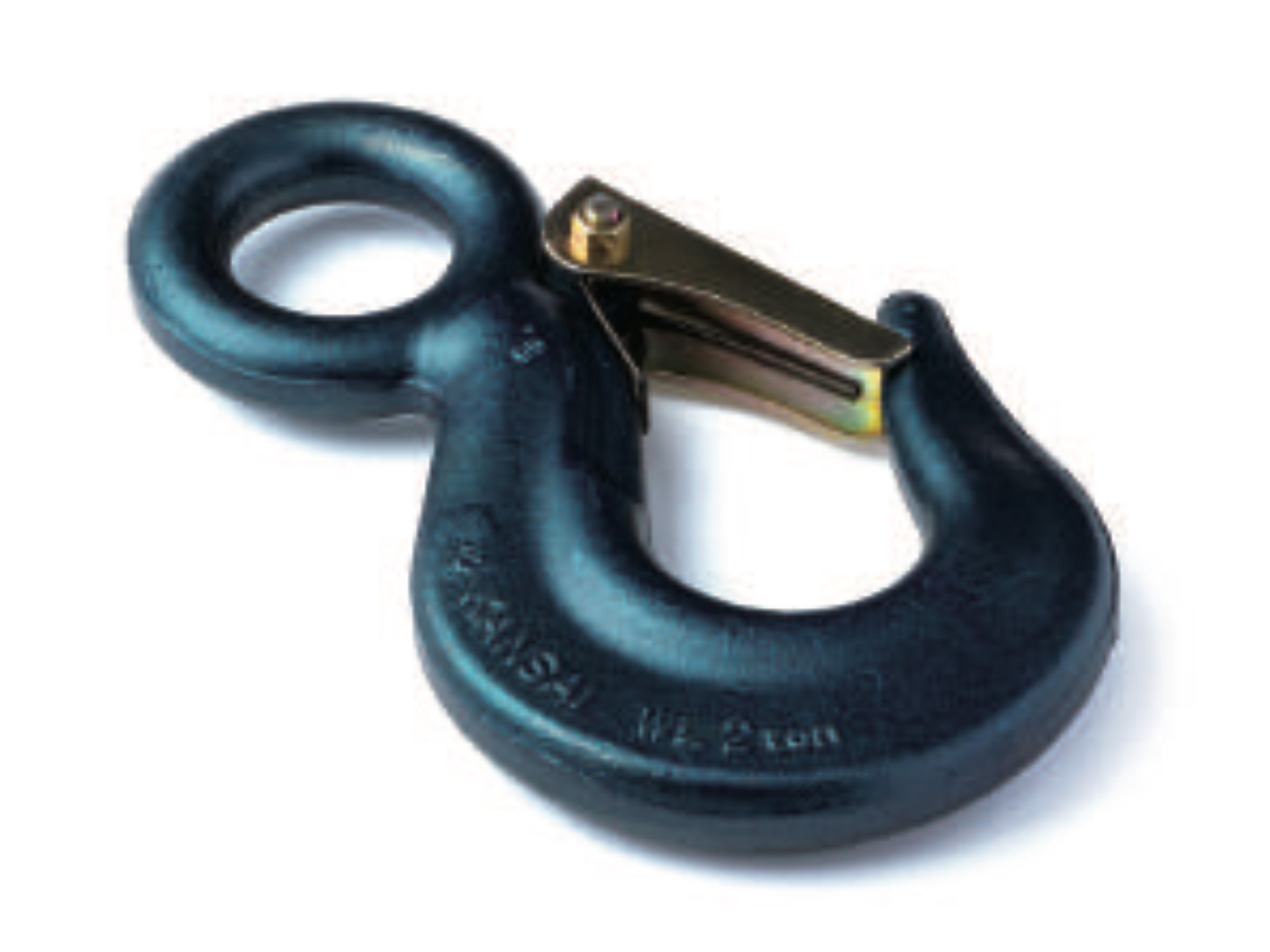

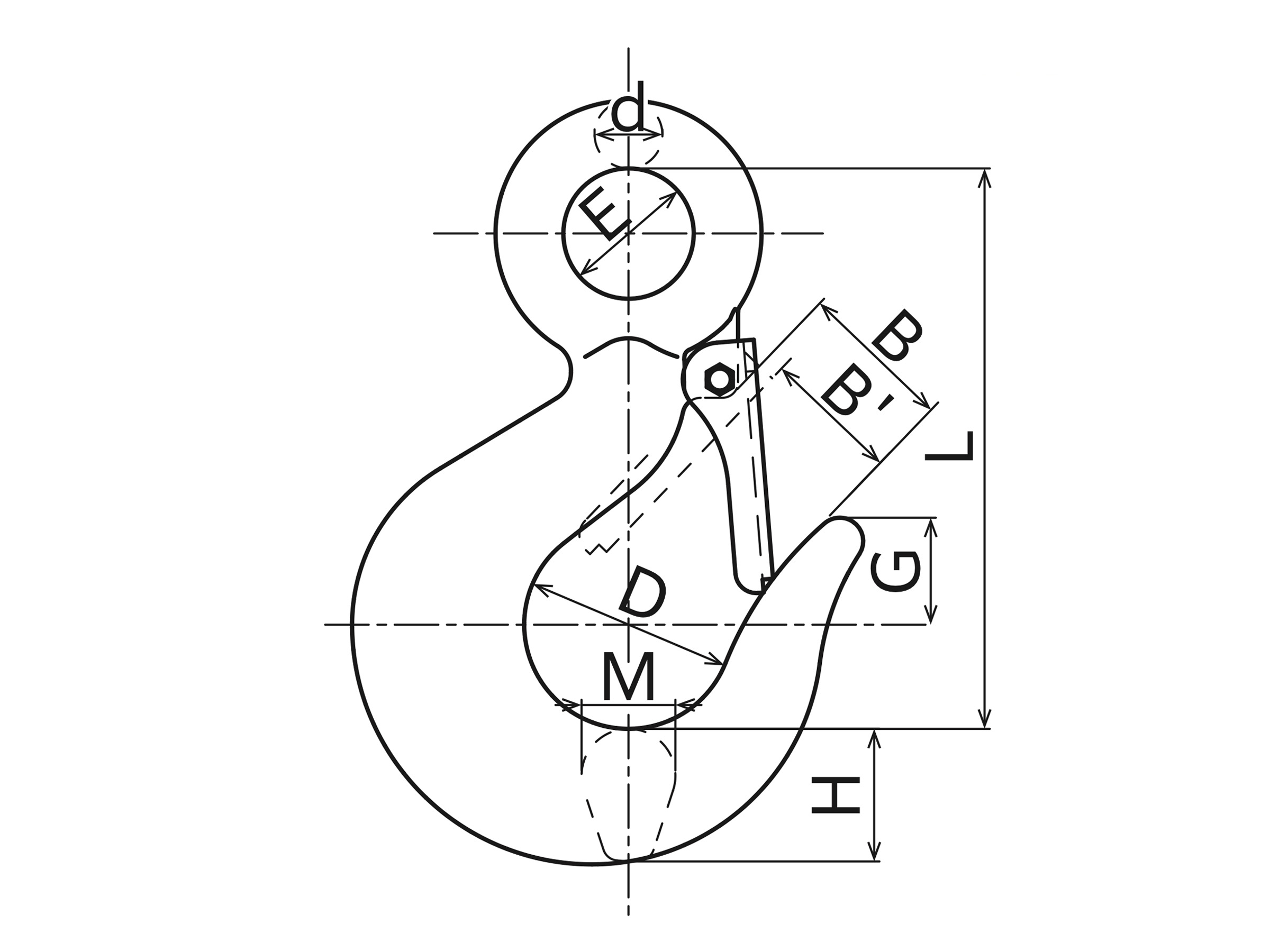

新型重量フック

新型重量フック（鍛造品）

使用荷重（ton）		B’	D	E	H	d	L	M	G	参考重量 (kg)
tf	（KN）	B’	D	E	H	d	L	M	G	参考重量 (kg)
0.5t	（4.9）	21	30	21	22	11	91	16	17	0.4
1.0t	（9.8）	25	40	25	26	13	107	21	21	0.7
2.0t	（19.6）	30	41	35	34	16	133	25	25	1.3
3.0t	（29.4）	35	49	41	40	19	160	30	32	2.2
5.0t	（49.0）	42	60	49	54	26	194	38	40	4.4

単位=mm

B´：バネ付

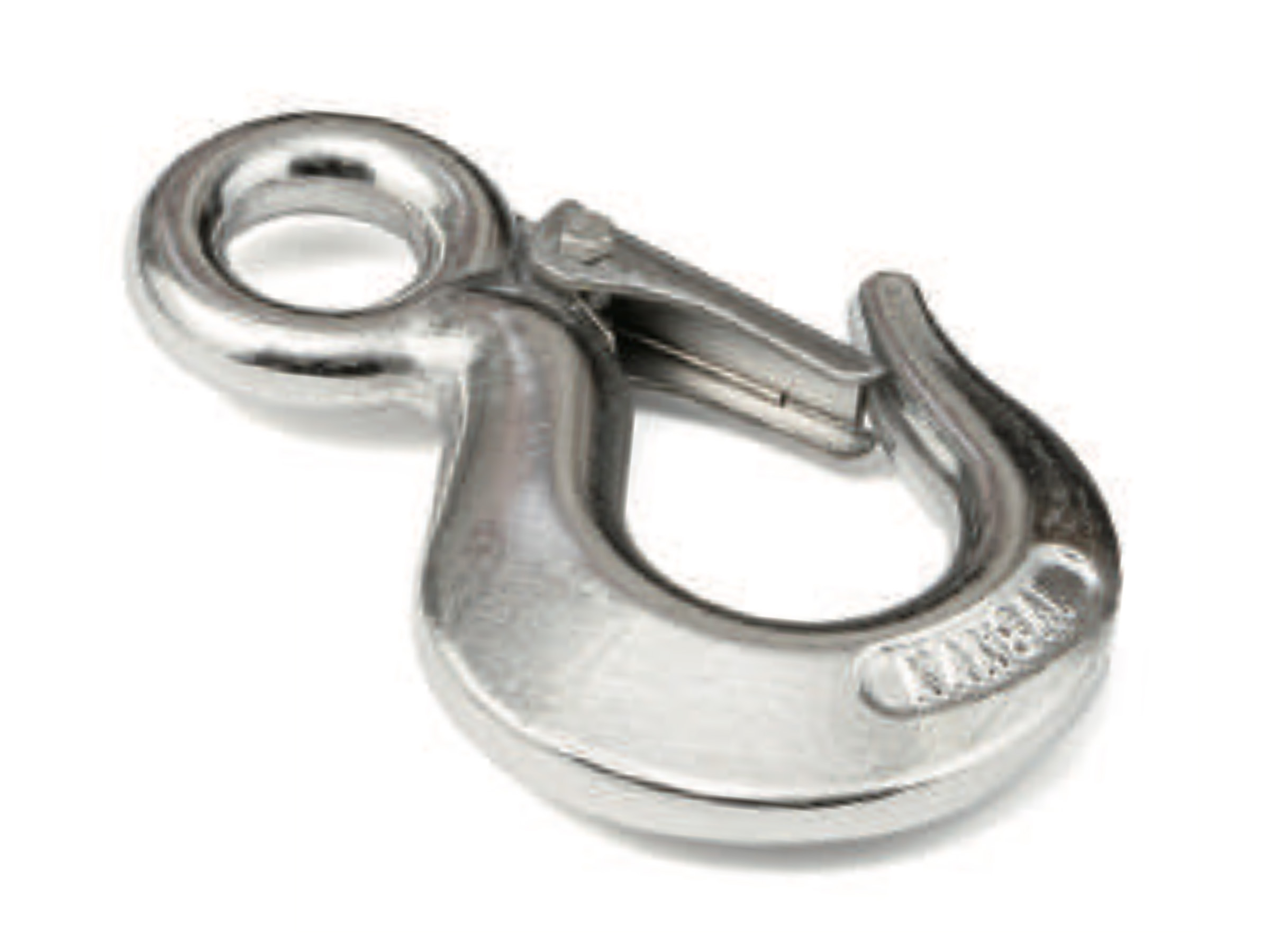

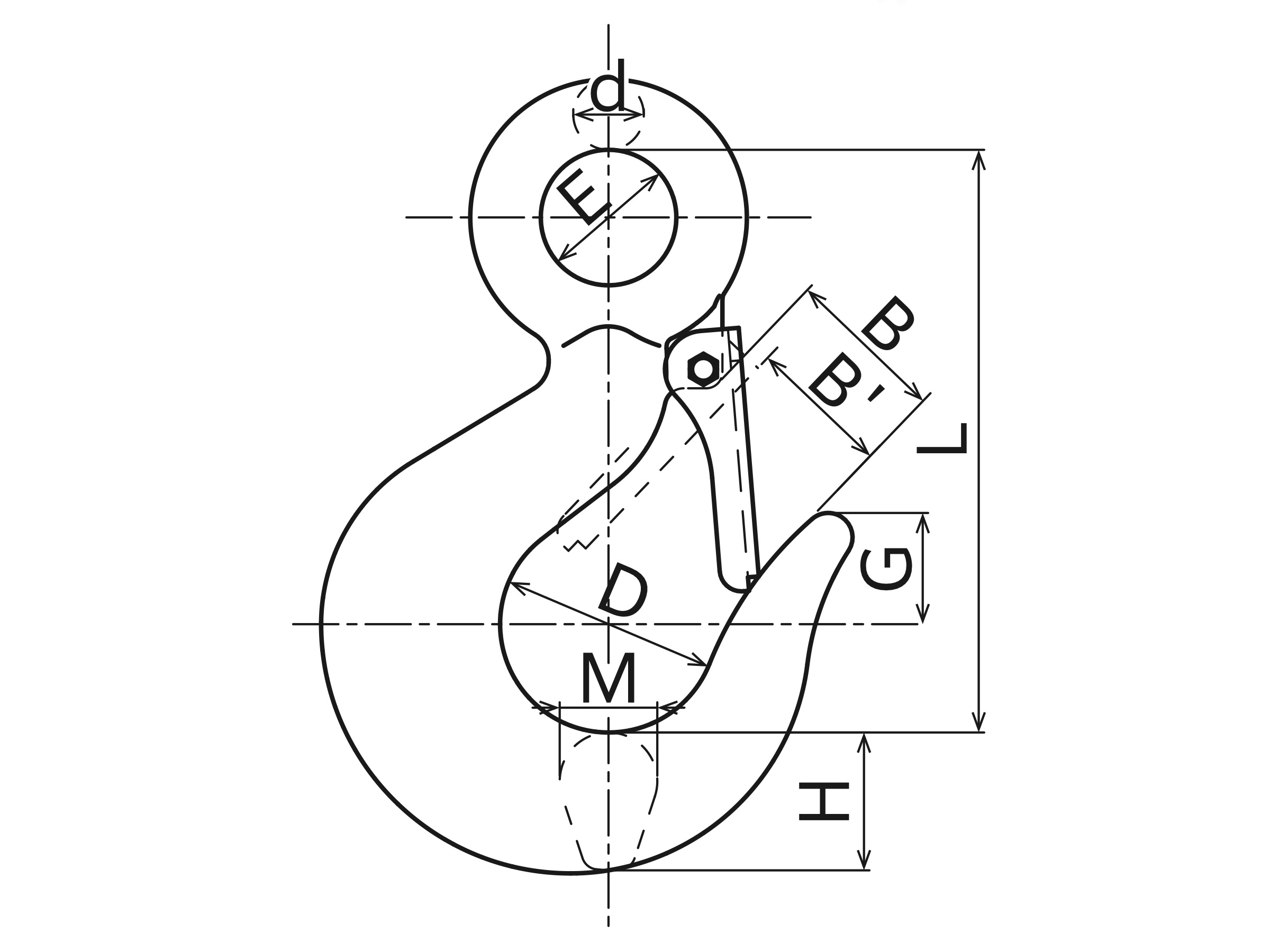

SUS304 重量フック

SUS304 重量フック（鍛造品）

使用荷重（ton）		B’	D	E	H	d	L	M	G	参考重量 (kg)
tf	（KN）	B’	D	E	H	d	L	M	G	参考重量 (kg)
0.5t	（4.9）	21	30	21	22	11	91	16	17	0.4
1.0t	（9.8）	25	40	25	26	13	107	21	21	0.7
2.0t	（19.6）	30	41	35	34	16	133	25	25	1.3
3.0t	（29.4）	35	49	41	40	19	160	30	32	2.2

単位=mm

B´：バネ付

※在庫がなくなり次第、生産終了となります。

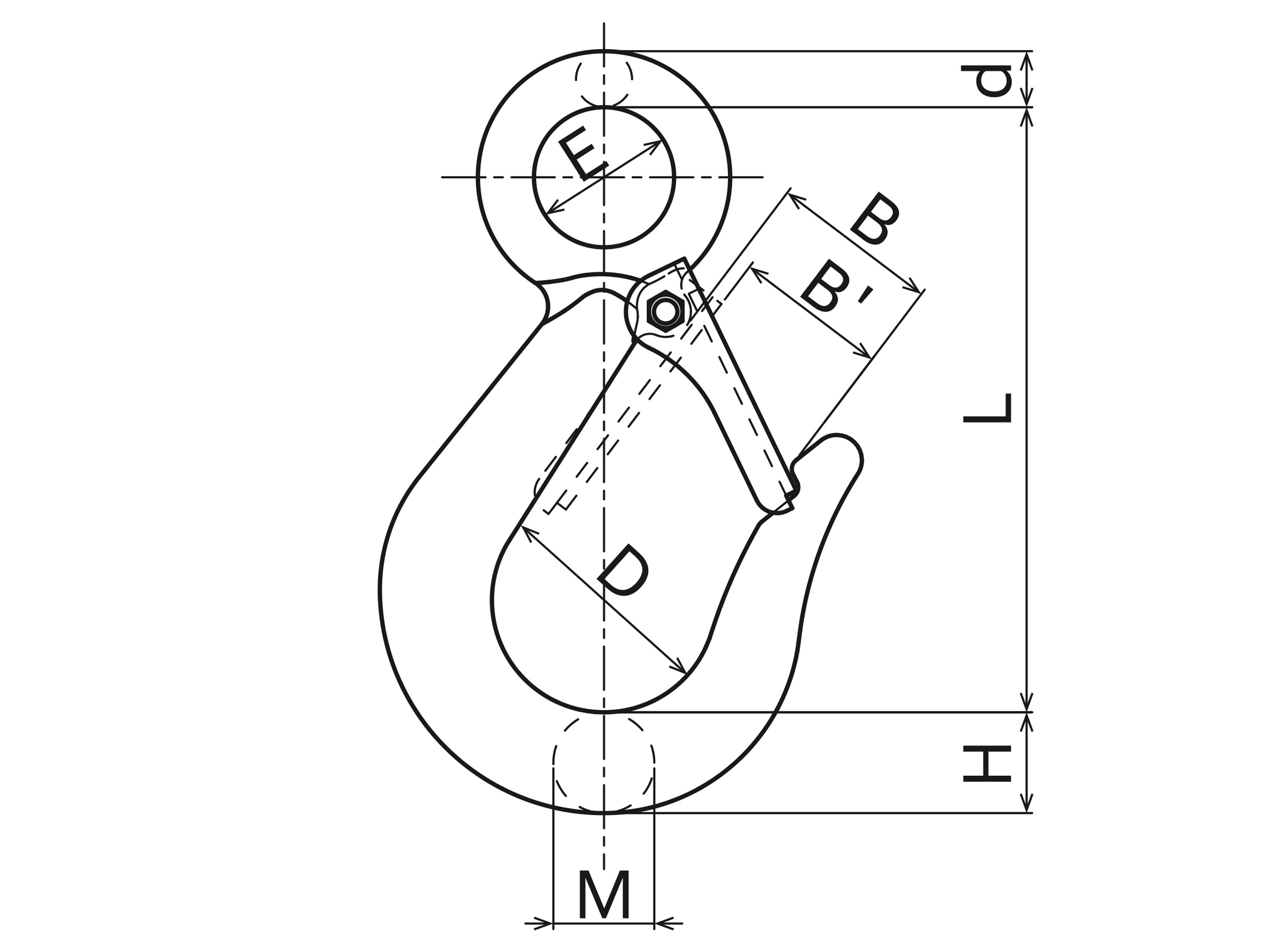

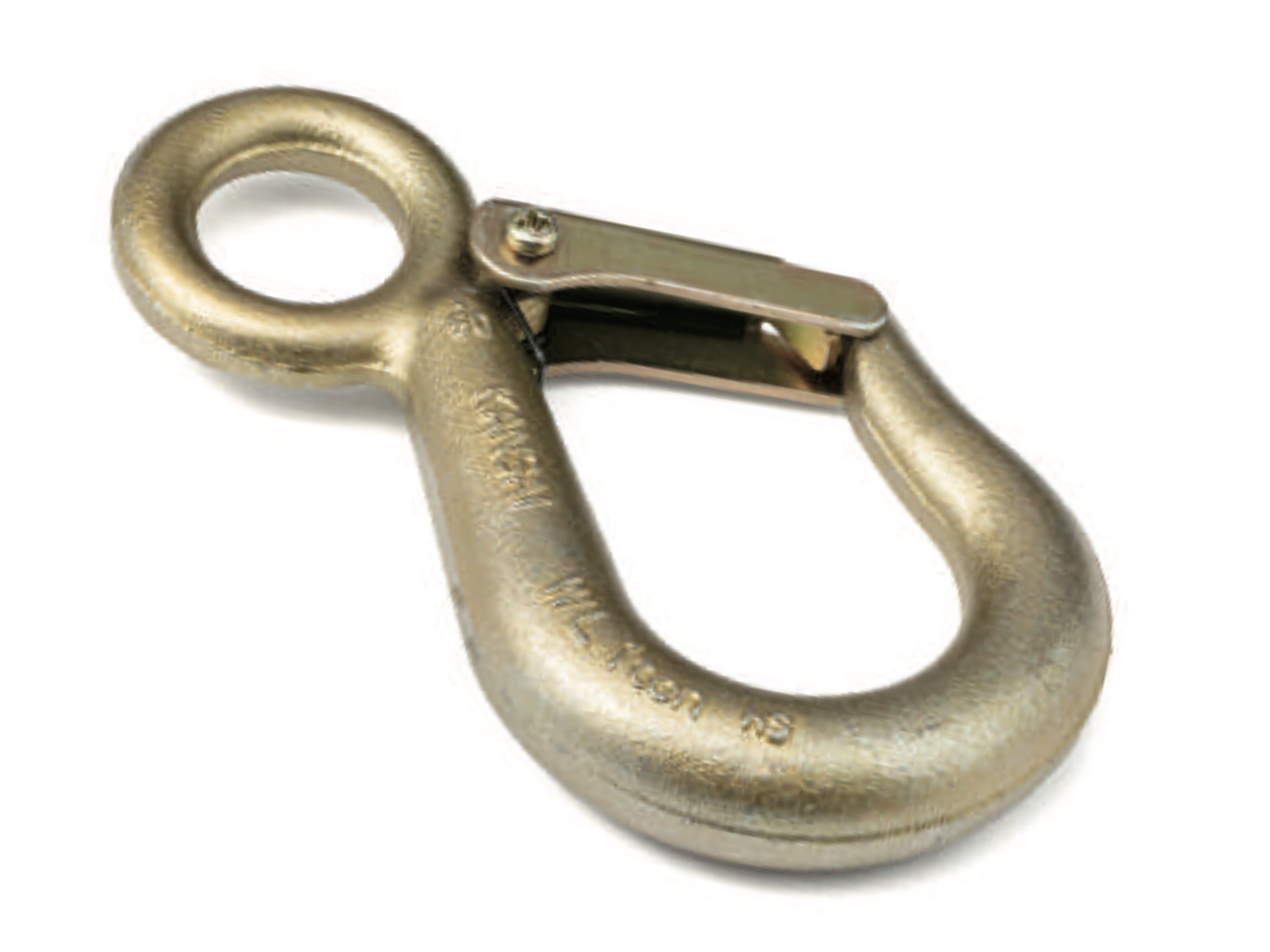

強力アイフック

使用荷重（ton）		B’	D	E	H	d	L	M	参考重量 (kg)
tf	（KN）	B’	D	E	H	d	L	M	参考重量 (kg)
0.3t	（2.94）	21	28	18	12	8	83	11	0.15
0.5t	（4.9）	21	31	19	16	9	91	16	0.26
1.0t	（9.8）	26	40	24	18	10	108	19	0.40
1.5t	（14.7）	33	48	27	21	14	131	24	0.70
2.0t	（19.6）	37	65	32	32	15	153	25	1.3
3.0t	（29.4）	43	80	44	35	18	185	30	2.2

単位=mm

B´：バネ付

パレットや小穴にもラクラク、とても便利です。

特殊合金鋼に熱処理を施した強力タイプの環付フックです。
従来の環付フックと異なり、D寸法が大きいので玉掛作業が容易に行う事が出来ます。
また、高強度化と軽量化を両立している製品で、より安全に使用していただく事が可能です。
プルーフロード＝使用荷重 × 2倍
安全率＝使用荷重 × 5倍以上

製品の特徴
●全て国内自社製造です (MADE IN JAPAN)
●鋼材は全て自社で管理しています
●全サイズ工場証明書の発行が可能(有償)
●ロット番号と出荷日からトレーサビリティが取れます
●輸出制限に該当するものはありません
●社内独自の鍛造方法で製品の形がきれい
