その他のシャックル

玉掛作業やジョイント作業になくてはならないもので、シャックル単独で使用されることはほとんどありませんが、シャックルといえば「KANSAI」といわれるほどバリエーションに富んだもので、6ミリから220ミリまであります（使用荷重0.2tから800tのサイズです）
より軽く、より小さく、より精度よくといった個性と、より強く、より使いやすく、より安全であることを追及したKANSAIのシャックルは世界でもその安全性と技術は高い評価を得ています。
主に、造船所さん・製鋼所さん・橋梁会社さん・ゼネコン・マリコンさん、オフショア関係やサルベージ会社さん、漁師さんたちの作業現場で活躍しています。

USシャックル - KS／KG100・KS／KG1150（ストレート型）
USシャックル - KS／KG209・KS／KG2130（バウ型）
USシャックル - KS／KG109・KS／KG1130（バウ型）
超強力シャックル
チタンシャックル（純チタン、64合金チタン）
捻シャックル
SUS304 並シャックル（ツバ付ストレート）
特殊シャックル-B.Nロックシャックル
特殊シャックル-オイルフェンス用シャックル

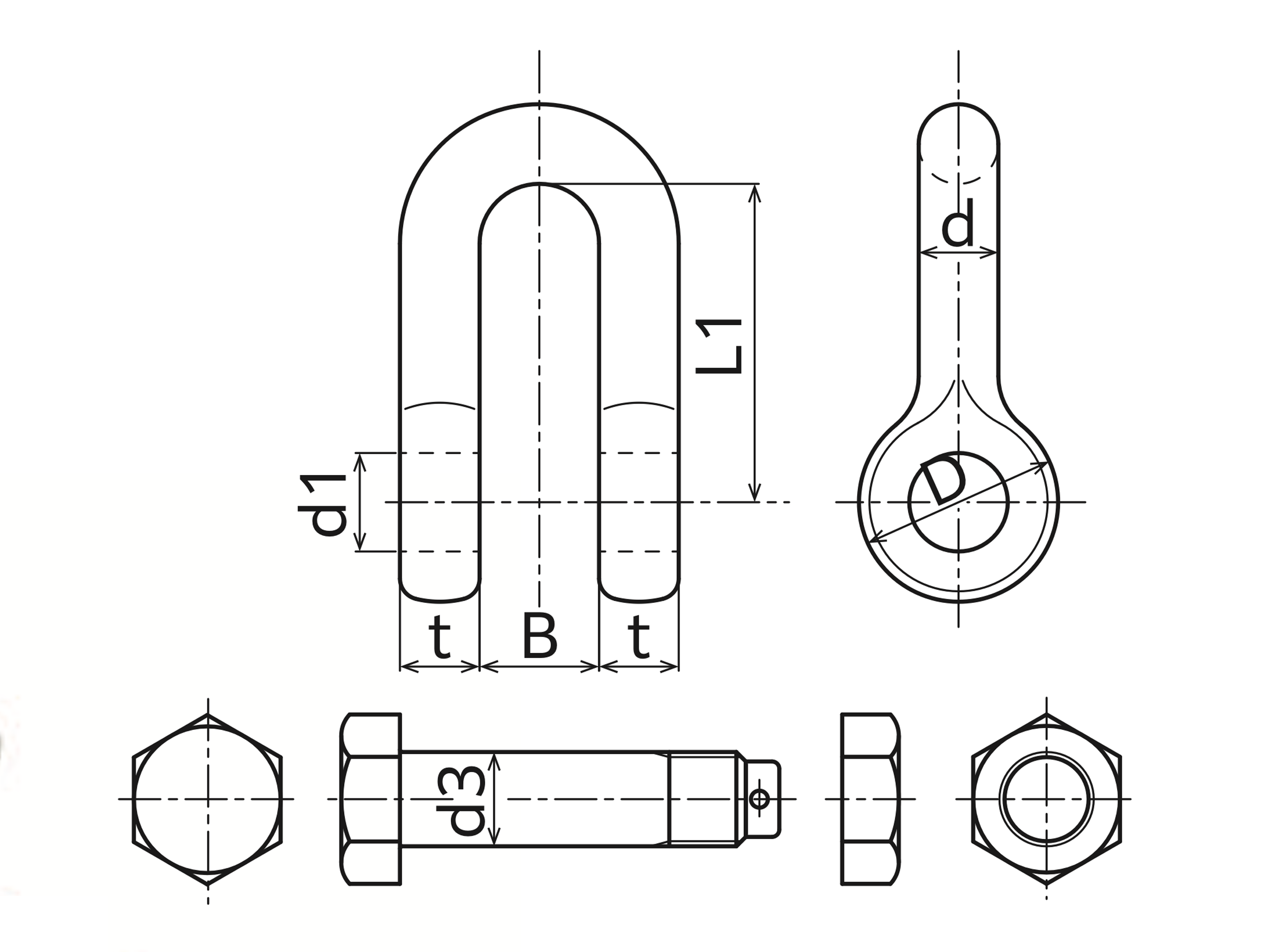

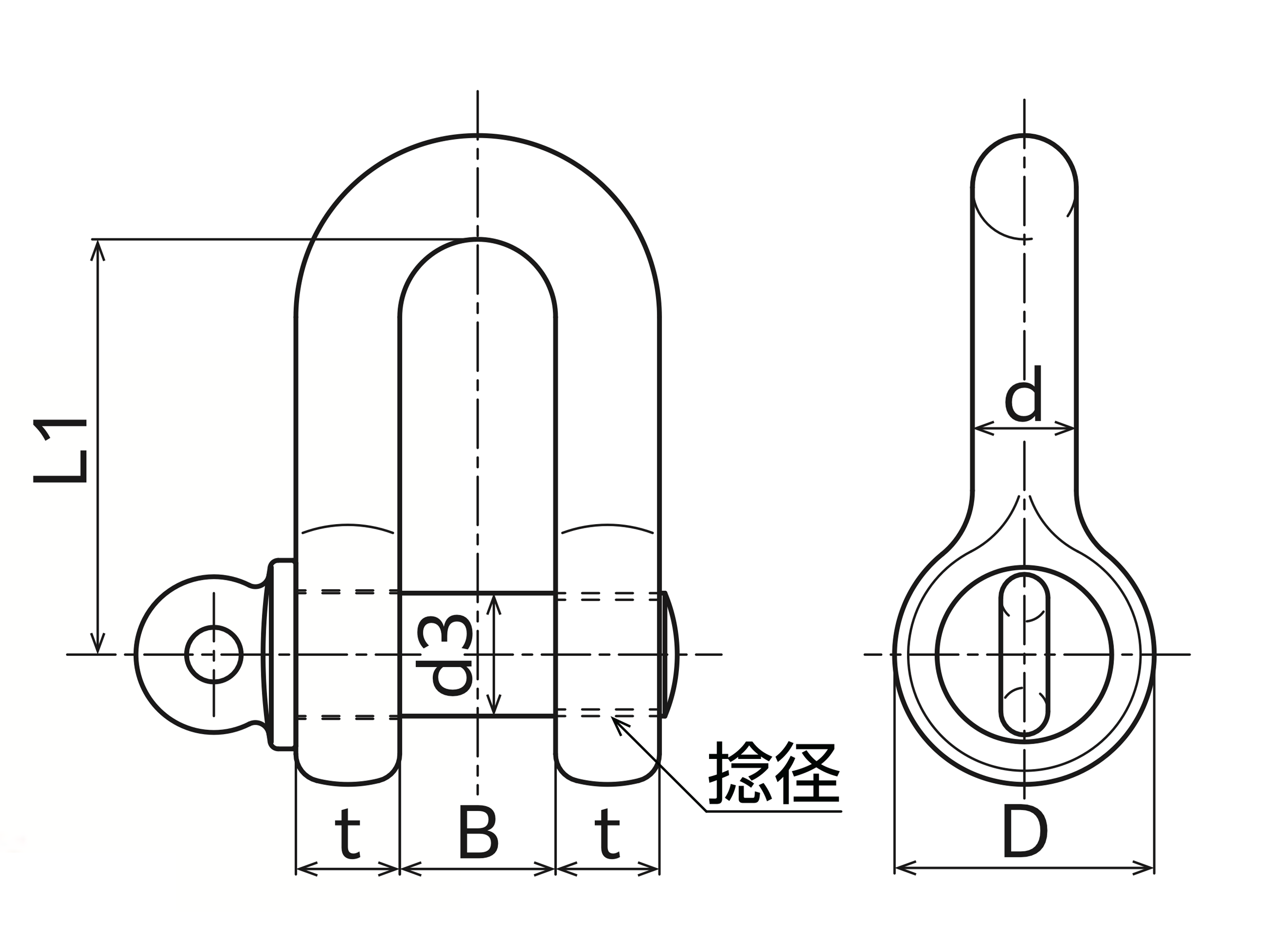

USシャックル - KS／KG100・KS／KG1150（ストレート型）

KSは生地の意味でKGはめっきの意味になります。
1150とはボルトナットタイプのストレート型という意味で100はストレート型捻じ込みピンタイプの意味です。
大型の高強度の必要なものは自由設計が出来ますのでお申し付け下さい。

ＵＳ規格シャックルとは

米国が規格としているものでISOではなく米国独自の規格です。
使用荷重の表示はありますが、実際1点集中荷重による静的試験においては2倍の荷重をかけた場合は変形いたします。また、プルーフロードに関して一定ではないため、使用荷重内で使うようになっています。ここが日本と違うところです。

海外のクロスビー、グリンピンに比べKANSAI製の物は、質･強度ともに上をいきます。

US型強力シャックル寸法表（単位＝m/m）

使用荷重		inch （呼び）	d 本体経	t 厚さ	D1 ピン径	B 口幅	L1 長さ	D 頭経	Weight （㎏）
tf	（KN）	inch （呼び）	d 本体経	t 厚さ	D1 ピン径	B 口幅	L1 長さ	D 頭経	Weight （㎏）
2.0t	（19.6）	1/2	13	13	16	21	42	30	0.4
3.25t	（31.85）	5/8	16	16	19	27	51	40	0.7
4.75t	（46.55）	3/4	19	19	22	32	61	48	1.1
6.5t	（63.7）	7/8	22	22	25	37	72	54	1.7
8.5t	（83.3）	1	25	25	28	43	81	60	2.4
9.5t	（93.1）	1 1/8	28	28	32	46	91	67	3.4
12.0t	（117.6）	1 1/4	32	32	36	52	100	76	4.8
13.5t	（132.3）	1 3/8	36	36	38	58	113	84	6.7
17.0t	（166.6）	1 1/2	38	38	42	61	124	92	8.1
25.0t	（245.0）	1 3/4	46	46	50	73	146	110	14
35.0t	（343.0）	2	50	50	57	83	172	127	21
55.0t	（539.0）	2 1/2	65	65	70	105	204	153	38
85.0t	（833.0）	3	75	75	83	127	216	165	56
120.0t	（1176.0）	3 1/2	90	90	96	134	266	203	100
150.0t	（1470.0）	4	100	100	108	140	305	228	121

使用荷重		inch （呼び）	d 本体経	t 厚さ	D1 ピン径	B 口幅	L1 長さ	D 頭経	Weight （㎏）
tf	（KN）	inch （呼び）	d 本体経	t 厚さ	D1 ピン径	B 口幅	L1 長さ	D 頭経	Weight （㎏）
0.5t	（4.9）	1/4	6.5	6.5	8	12	23	17	0.056
0.75t	（7.35）	5/16	8	8	10	14	27	20	0,084
1.0t	（9.8）	3/8	10	10	12	17	32	24	0.14
1.5t	（14.7）	7/16	12	12	13	19	37	27	0.23
2.0t	（19.6）	1/2	13	13	16	21	42	30	0.30
3.25t	（31.85）	5/8	16	16	19	27	51	40	0.57
4.75t	（46.55）	3/4	19	19	22	32	61	48	1.0
6.5t	（63.7）	7/8	22	22	25	37	72	54	1.5
8.5t	（83.3）	1	25	25	28	43	81	60	2.1
9.5t	（93.1）	1 1/8	28	28	32	46	91	67	2.9
12.0t	（117.6）	1 1/4	32	32	36	52	100	76	4.1
13.5t	（132.3）	1 3/8	36	36	38	58	113	84	5.3
17.0t	（166.6）	1 1/2	38	38	42	61	124	92	7.0
25.0t	（245.0）	1 3/4	46	46	50	73	146	110	12
35.0t	（343.0）	2	50	50	57	83	172	127	18
55.0t	（539.0）	2 1/2	65	65	70	105	204	153	35

120ton、150tonは取手付きです。
破断荷重は使用荷重の6倍以上です。
プルーフテストはJISと同じ一点集中荷重方式で使用荷重の2倍です。

お問い合わせはこちら

USシャックル - KS／KG209・KS／KG2130（バウ型）

US型強力シャックル寸法表（単位＝m/m）

使用荷重		inch （呼び）	d 本体経	t 厚さ	D1 ピン径	B 口幅	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
tf	（KN）	inch （呼び）	d 本体経	t 厚さ	D1 ピン径	B 口幅	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
2.0t	（19.6）	1/2	14	13	16	21	33.5	48	30	0.42
3.25t	（31.85）	5/8	17	16	19	27	43	61	40	0.77
4.75t	（46.55）	3/4	20	19	22	32	51	72	48	1.3
6.5t	（63.7）	7/8	24	22	25	37	58	85	54	2.0
8.5t	（83.3）	1	27	25	28	43	69	96	60	2.7
9.5t	（93.1）	1 1/8	30	28	32	46	74	108	67	3.8
12.0t	（117.6）	1 1/4	34	32	36	52	83	119	76	5.4
13.5t	（132.3）	1 3/8	38	36	38	58	92	134	84	7.4
17.0t	（166.6）	1 1/2	40	38	42	61	99	146	92	9.1
25.0t	（245.0）	1 3/4	50	46	50	73	127	178	110	16.7
35.0t	（343.0）	2	55	50	57	83	146	197	127	24.1
55.0t	（539.0）	2 1/2	75	65	70	105	184	267	153	50.1
85.0t	（833.0）	3	85	75	83	127	200	330	165	74.9
120.0t	（1176.0）	3 1/2	100	90	96	134	228	372	203	127
150.0t	（1470.0）	4	110	100	108	140	254	418	228	178

使用荷重		inch （呼び）	d 本体経	t 厚さ	d1 ピン径	B 口幅	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
tf	（KN）	inch （呼び）	d 本体経	t 厚さ	d1 ピン径	B 口幅	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
0.5t	（4.9）	1/4	7	6.5	8	12	20	29	17	0.07
0.75t	（7.35）	5/16	9	8	10	14	22	31	20	0.1
1.0t	（9.8）	3/8	11	10	12	17	26.5	37	24	0.15
1.5t	（14.7）	7/16	12.5	12	13	19	30	43	27	0.25
2.0t	（19.6）	1/2	14	13	16	21	33.5	48	30	0.36
3.25t	（31.85）	5/8	17	16	19	27	43	61	40	0.69
4.75t	（46.55）	3/4	20	19	22	32	51	72	48	1.2
6.5t	（63.7）	7/8	24	22	25	37	58	85	54	1.8
8.5t	（83.3）	1	27	25	28	43	69	96	60	2.5
9.5t	（93.1）	1 1/8	30	28	32	46	74	108	67	3.6
12.0t	（117.6）	1 1/4	34	32	36	52	83	119	76	5.0
13.5t	（132.3）	1 3/8	38	36	38	58	92	134	84	6.6
17.0t	（166.6）	1 1/2	40	38	42	61	99	146	92	8.2
25.0t	（245.0）	1 3/4	50	46	50	73	127	178	110	14.4
35.0t	（343.0）	2	55	50	57	83	146	197	127	21.6
55.0t	（539.0）	2 1/2	75	65	70	105	184	267	153	47.1

120ton、150tonは取手付きです。
破断荷重は使用荷重の6倍以上です。
プルーフテストはJISと同じ一点集中荷重方式で使用荷重の2倍です。
209型、2130型は109型、1130型の寸法を見直し、一点集中荷重での使用荷重の2倍のプルーフに耐えられるように新たにラインナップしたシャックルです。
109型、1130型は在庫が無くなり次第、受注生産となります。

お問い合わせはこちら

USシャックル - KS／KG109・KS／KG1130（バウ型）

KSは生地、KGはめっきの意味です。109はオタフク（バウ）の捻じ込み型、1130はボルトナット型という意味です。

US型強力シャックル寸法表（単位＝m/m）

100ton、130ton、150tonは丸頭形状に取手ハンドル付。

使用荷重		inch （呼び）	d 本体経	d1 ピン径	B 口巾	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
tf	（KN）	inch （呼び）	d 本体経	d1 ピン径	B 口巾	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
2t	（19.6）	1/2	13	16	21	33.5	48	30	0.395
3 1/4t	（31.85）	5/8	16	19	27	43	61	40	0.726
4 3/4t	（46.55）	3/4	19	22	32	51	72	48	1.2
6 1/2t	（63.7）	7/8	22	25	37	58	85	54	1.8
8 1/2t	（83.3）	1	25	28	43	69	96	60	2.5
9 1/2t	（93.1）	1 1/8	28	32	46	74	108	67	3.56
12t	（117.6）	1 1/4	32	36	52	83	119	76	5.1
13 1/2t	（132.3）	1 3/8	36	38	58	92	134	84	7
17t	（166.6）	1 1/2	38	42	61	99	146	92	8.6
25t	（245.0）	1 3/4	46	50	73	127	178	110	15.3
35t	（343.0）	2	50	57	83	146	197	127	22
50t	（490.0）	2 1/2	65	70	105	184	267	153	43
75t	（735.0）	3	75	83	127	200	330	165	66
100t	（980.0）	3 1/2	90	96	134	228	372	203	115
130t	（1274.0）	4	100	108	140	254	418	228	163
150t	（1470.0）	4 3/8	110	120	165	275	464	246	238

使用荷重		inch （呼び）	d 本体経	d1 ピン径	B 口巾	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
tf	（KN）	inch （呼び）	d 本体経	d1 ピン径	B 口巾	B1 内直径	L2 長さ	D 頭経	Weight （㎏）
2t	（19.6）	1/2	13	16	21	33.5	48	30	0.34
3 1/4t	（31.85）	5/8	16	19	27	43	61	40	0.65
4 3/4t	（46.55）	3/4	19	22	32	51	72	48	1.1
6 1/2t	（63.7）	7/8	22	25	37	58	85	54	1.6
8 1/2t	（83.3）	1	25	28	43	69	96	60	2.3
9 1/2t	（93.1）	1 1/8	28	32	46	74	108	67	3.3
12t	（117.6）	1 1/4	32	36	52	83	119	76	4.65
13 1/2t	（132.3）	1 3/8	36	38	58	92	134	84	6.2
17t	（166.6）	1 1/2	38	42	61	99	146	92	7.7
25t	（245.0）	1 3/4	46	50	73	127	178	110	13
35t	（343.0）	2	50	57	83	146	197	127	19.5
50t	（490.0）	2 1/2	65	70	105	184	267	153	40

※破断荷重は使用荷重の6倍以上です。

お問い合わせはこちら

超強力シャックル

使用荷重800ton。世界最大級のシャックルです。
特殊サイズについては、お問い合わせください。

1150型ストレートシャックル寸法表（単位＝m/m）

使用荷重 Working Load		DIMENSIONS IN mm					Weight per piece
使用荷重 Working Load		Size	B 口巾	D 頭経	d1 ピン径	L1 長さ	Weight per piece
tf	（KN）	d&t	B 口巾	D 頭経	d1 ピン径	L1 長さ	kgs
200t	（1960）	120	184	270	130	480	230
250t	（2450）	130	190	282	140	500	300
300t	（2940）	140	215	302	150	540	390
400t	（3920）	170	215	380	178	660	700
500t	（4900）	180	225	392	190	700	800
600t	（5880）	200	275	438	210	780	1000
700t	（6860）	210	290	450	220	820	1200
800t	（7840）	220	300	460	230	860	1250

※設計製作できますので、お問い合わせ下さい。
※安全率は6倍以上となります。

2130型バウシャックル寸法表（単位＝m/m）

使用荷重 Working Load		DIMENSIONS IN mm								Weight （㎏）
使用荷重 Working Load		Size 呼び	d 本体径	t 厚さ	d1 ピン径	B 口巾	B1 内直径	L2 長さ	D 頭径
tf	（KN）	Size 呼び	d 本体径	t 厚さ	d1 ピン径	B 口巾	B1 内直径	L2 長さ	D 頭径
200t	（1960）	200t	130	125	120	150	274	540	260	290
300t	（2940）	300t	150	140	145	187	305	629	290	390
400t	（3920）	400t	180	165	178	215	325	661	380	690
500t	（4900）	500t	190	180	190	225	350	736	392	860
600t	（5880）	600t	200	200	210	275	375	914	438	1095
700t	（6860）	700t	210	200	220	290	400	940	450	1290
800t	（7840）	800t	220	200	230	300	425	964	460	1315

使用荷重800トン、世界最大級の鍛造シャックル

お問い合わせはこちら

チタンシャックル（純チタン、64合金チタン）

鉄と比べて圧倒的に軽く、耐食性に優れるチタンシャックルも製造しています。
製作実績も多数あります。圧倒的な軽さで作業者の方の負担も軽減に一役買います。
在庫状況や製品仕様等、お気軽にお問い合わせください。感動の出会いが有ります。

※サイズ・在庫は都度お問い合わせ下さい。

お問い合わせはこちら

捻シャックル

KANSAIの捻シャックルは品質を高め、シャックル強度を上げています。輸入品と違い品質管理を徹底して作られたものです。他社製のものと使い比べてみて下さい。

寸法表（単位＝m/m）

使用荷重		呼び使用荷重（t）		B 口巾	L 長さ	D 頭経	d1 穴経	参考重量（㎏）
tf	（KN）	呼び使用荷重（t）		B 口巾	L 長さ	D 頭経	d1 穴経	参考重量（㎏）
1.2t	（11.8）	16	5/8	32	59	32	17	0.42
0.8t	（7.8）	ロング			☆100			0.55
1.5t	（14.7）	19	3/4	38	74	37	20	0.73
1.0t	（9.8）	ロング			☆115			0.91
2.2t	（21.6）	22	7/8	44	86	44	23	1.2
3.0t	（29.4）	25	1	50	96	50	27	1.7
3.5t	（34.3）	28	1 1/8	56	110	56	30	2.4
4.5t	（44.1）	32	1 1/4	64	120	64	34	3.5
6.5t	（63.7）	38	1 1/2	76	145	76	40	6.1
8.0t	（78.4）	44	1 3/4	80	165	90	46	10
12.0t	（117.6）	50	2	90	180	100	52	13.2

☆ 印はロング型です。ワイヤの使用にも可能です。電気メッキ、ドブメッキ承ります。
呼び16、19、16（L=100）は在庫がなくなり次第、生産中止となります。

呼び19（L=115）は生産終了となりました。

お問い合わせはこちら

SUS304 並シャックル（ツバ付ストレート）

寸法表（単位＝m/m）

使用荷重		Size 呼び	d&t	B	L	D	参考重量（㎏）
tf	（KN）	Size 呼び	d&t	B	L	D	参考重量（㎏）
0.8t	（7.84）	16	16	32	59	32	0.42
1.0t	（9.8）	19	19	38	74	37	0.73
1.5t	（14.7）	22	22	44	86	44	1.16
2.0t	（19.6）	25	25	50	96	50	1.70
2.5t	（24.5）	28	28	56	110	56	2.40
3.2t	（31.36）	32	32	64	120	64	3.50
4.5t	（44.1）	38	38	76	145	76	6.05
