軽量型ワイドシャックル

軽量ワイドシャックルは、従来の軽量シャックルよりも軽く、強度もあり、ワイヤロープやベルトスリングの安全性と耐寿命を従来の軽量シャックルよりも、1.7倍~2.2倍も延ばしました。
最初に購入される時は従来の軽量シャックルと比較して割高と思われるかもしれませんが、使うことでどれ程のメリットを手にするかは 使った方にしか理解できません。
この商品はPATで、KANSAIオリジナルです。
全品磁粉探傷検査(MT)を行い、厳しい検査に合格した物を出荷しております。

WRS(ボルトナットタイプ)

ストレートタイプ

軽量ワイドシャックルは、軽量シャックルで起こるワイヤロープの屈曲を軽減するために開発されました。
従来の軽量シャックルとボルト径・口巾が同じで今までと同じ吊りピースにも使用できるように作られた軽量シャックルのワイド型です。WRSとはストレートタイプのボルトナット式のものでWRSEは捻じ込み式のものです。サイズはWRSは5t~32t、WRSEは5t~20tまでです。KANSAIオリジナルでP.A.T を取得しております。

寸法表(単位=m/m)

形式 呼び
(使用荷重tf)
t
厚さ
B
口巾
L
長さ
W
天巾
D
頭径
d3
ボルト径

サイズ
参考重量
(㎏)
WRS 5t 22 44 120 38 55 26 M 24 1.9
10t 30 65 165 50 75 36 M 36 4.9
16t 38 80 205 64 95 42 M 42 9.6
20t 42 90 230 70 105 48 M 48 13.5
25t 50 100 255 85 120 56 M 56 21.0
32t 60 115 290 102 135 64 M 64 32.6

※ UPサイズの製作も可能ですのでお問い合わせ下さい。
※鍛造成形につき、天巾は多少寸法の誤差が生ずる事があります。
※プルーフロードは使用荷重の2倍。 安全率は6倍以上です。
疲れ試験:WRBE3.5tは、繰り返し試験で10万回突破!!(ISO2415の規定は、1万回となっています。)

WRSE(捻込みタイプ)

ストレートタイプ

軽量ワイドシャックルは、軽量シャックルで起こるワイヤロープの屈曲を軽減するために開発されました。
従来の軽量シャックルとボルト径・口巾が同じで今までと同じ吊りピースにも使用できるように作られた軽量シャックルのワイド型です。WRSとはストレートタイプのボルトナット式のものでWRSEは捻じ込み式のものです。サイズはWRSは5t~32t、WRSEは5t~20tまでです。KANSAIオリジナルでP.A.T を取得しております。

寸法表(単位=m/m)

形式 呼び
(使用荷重tf)
t
厚さ
B
口巾
L
長さ
W
天巾
D
頭径
d3
ボルト径

サイズ
参考重量
(㎏)
WRSE 5t 22 44 120 38 55 26 M 24 1.9
10t 30 65 165 50 75 36 M 36 4.9
16t 38 80 205 64 95 42 M 42 9.6
20t 42 90 230 70 105 48 M 48 13.5

※ UPサイズの製作も可能ですのでお問い合わせ下さい。
※鍛造成形につき、天巾は多少寸法の誤差が生ずる事があります。
※プルーフロードは使用荷重の2倍。 安全率は6倍以上です。
疲れ試験:WRBE3.5tは、繰り返し試験で10万回突破!!(ISO2415の規定は、1万回となっています。)

WRB(ボルトナットタイプ)

バウタイプ

軽量シャックルと同様ですが、従来のものよりも軽く、大きかったバウ部を少し小さくしました。バウ型の特徴として、ワイヤーロープを2本掛けした時の取り合いで ワイヤーどうしが重ならないようにしたり、玉掛作業を容易にしたりすることができます。
WRBはボルトナットタイプで2.5t~63t・WRBEは捻込みタイプ2.5t~20tです。
ワイヤロープにさらに優しくなりました。

*ピン側にワイヤロープを連結する場合はオプションで、ガイドローラがあります。

寸法表(単位=m/m)

形式 呼び
(使用荷重tf)
t
厚さ
B
口巾
B1
内直径
L
長さ
W
天巾
D
頭径
d3
ボルト径

サイズ
参考重量
(㎏)
WRB 2.5t 14 26 40 75 27 36 17 M 16 0.6
3.5t 16 32 48 90 32 40 19 M 18 0.9
5t 22 44 70 130 44 55 26 M 24 2.3
10t 30 65 104 190 62 80 36 M 36 6.5
16t 38 80 120 225 75 100 42 M 42 12.0
20t 42 90 150 275 94 110 48 M 48 19.8
25t 50 100 170 305 110 125 56 M 56 30.8
32t 60 115 190 340 120 140 64 M 64 42.5
40t 65 125 220 390 135 160 72 M 72 61.9
50t 70 140 240 435 155 180 80 M 80 83.9
63t 80 160 270 490 170 200 90 M 90 119.8
150t 110 165 275 524 200 260 120 M 110 210.0
200t 120 185 290 600 215 282 135 M 135 265.0

※ UPサイズの製作も可能ですのでお問い合わせ下さい。
※鍛造成形につき、天巾は多少寸法の誤差が生ずる事があります。
※プルーフロードは使用荷重の2倍。 安全率は6倍以上です。
疲れ試験:WRBE3.5tは、繰り返し試験で10万回突破!!(ISO2415の規定は、1万回となっています。)

WRBE(捻込みタイプ)

バウタイプ

軽量シャックルと同様ですが、従来のものよりも軽く、大きかったバウ部を少し小さくしました。バウ型の特徴として、ワイヤーロープを2本掛けした時の取り合いで ワイヤーどうしが重ならないようにしたり、玉掛作業を容易にしたりすることができます。
WRBはボルトナットタイプで2.5t~63t・WRBEは捻込みタイプ2.5t~20tです。
ワイヤロープにさらに優しくなりました。

*ピン側にワイヤロープを連結する場合はオプションで、ガイドローラがあります。

寸法表(単位=m/m)

形式 呼び
(使用荷重tf)
t
厚さ
B
口巾
B1
内直径
L
長さ
W
天巾
D
頭径
d3
ボルト径

サイズ
参考重量
(㎏)
WRBE 2.5t 14 26 40 75 27 36 17 M 16 0.6
3.5t 16 32 48 90 32 40 19 M 18 0.9
5t 22 44 70 130 44 55 26 M 24 2.3
10t 30 65 104 190 62 80 36 M 36 6.5
16t 38 80 120 225 75 100 42 M 42 12.0
20t 42 90 150 275 94 110 48 M 48 19.8

※ UPサイズの製作も可能ですのでお問い合わせ下さい。
※鍛造成形につき、天巾は多少寸法の誤差が生ずる事があります。
※プルーフロードは使用荷重の2倍。 安全率は6倍以上です。
疲れ試験:WRBE3.5tは、繰り返し試験で10万回突破!!(ISO2415の規定は、1万回となっています。)

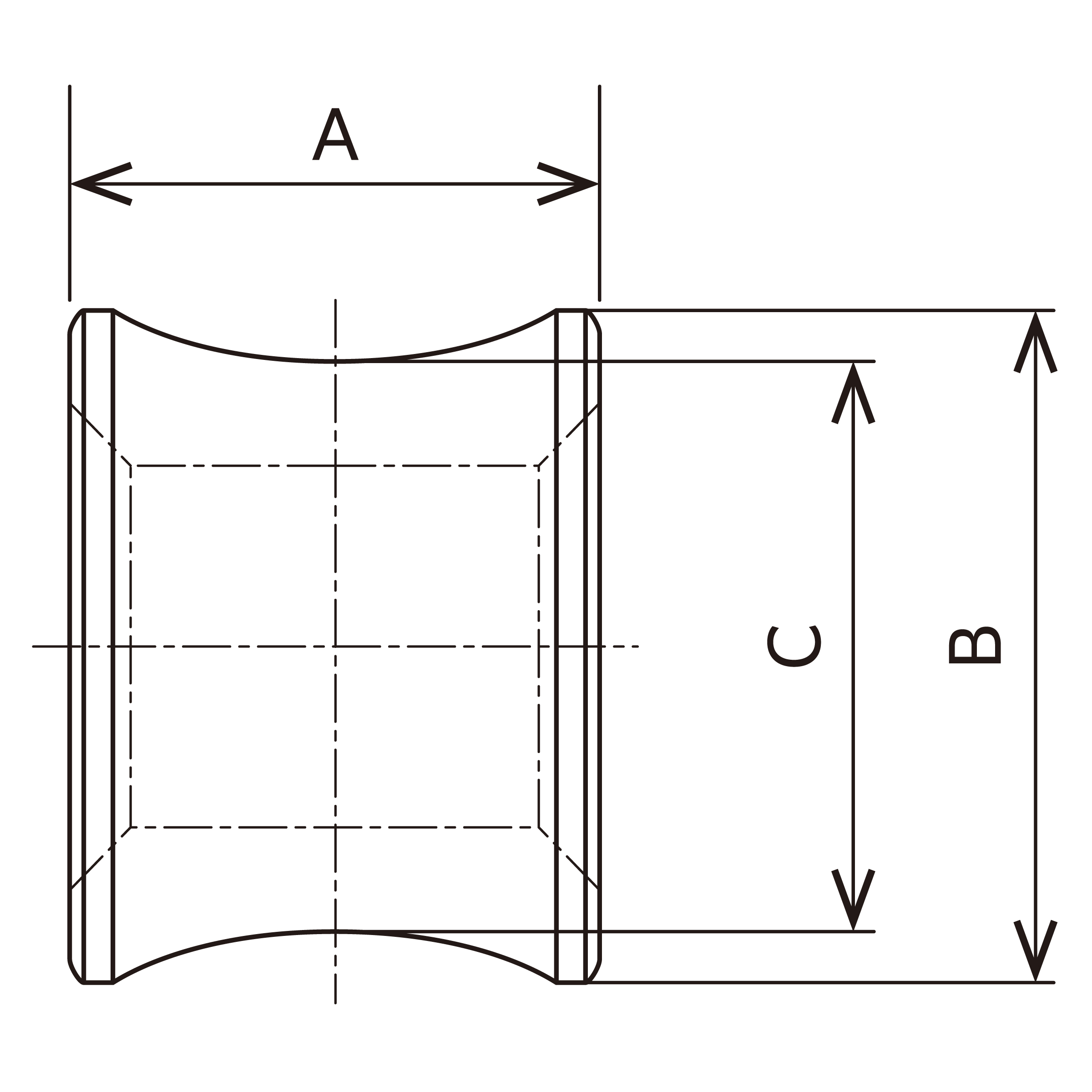

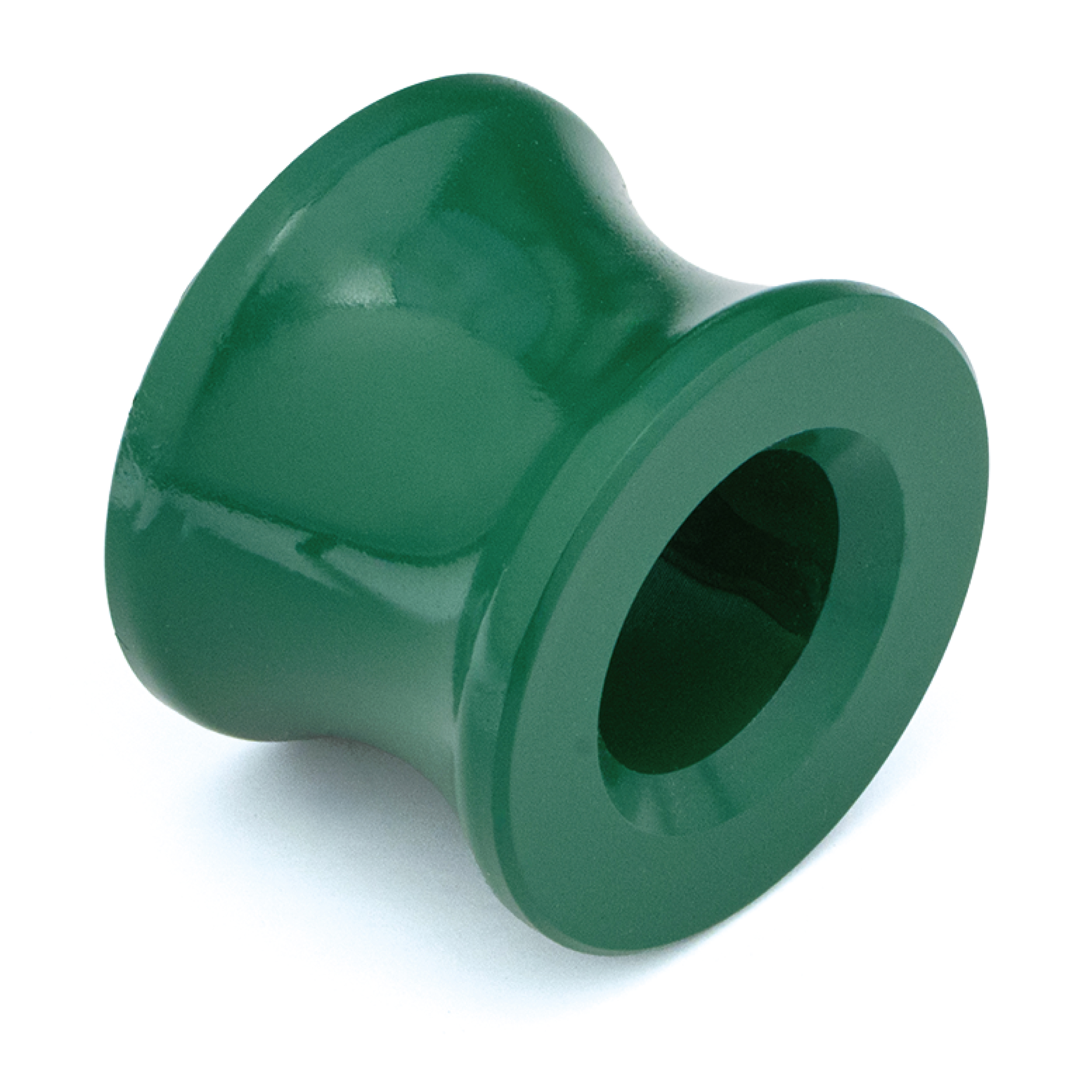

軽量型ワイドシャックルオプション用ローラー

ピン側にワイヤロープを連結する場合に、組み込んで御使用下さい。

寸法表 単位=m/m

呼び
使用荷重(t)
A
口巾
B
外径
C
溝径
参考重量
(㎏)
2.5t 25 34 28 0.1
3.5t 30 40 33 0.17
5t 42 55 45 0.45
10t 63 75 63 1.2
16t 78 95 83 2.7
20t 88 100 88 3.2
25t 98 115 100 4.5
32t 113 130 115 6.8
40t 123 150 130 10.0
50t 138 170 150 15.0
63t 158 190 170 21.0
80t 178 220 190 32.0

※100t以上のサイズについてはお問い合わせ下さい。

使用例

ワイヤロープの寿命を伸ばす画期的なシャックルです

従来のシャックルを使用した場合はワイヤロープが屈曲して麻芯が出るためワイヤの交換サイクルが早まります。ワイドシャックルを使用した場合、ワイヤロープが屈曲しない為、長期にわたってワイヤロープを安全に使用することが出来ます。ワイヤロープが傷みにくく、寿命がのびる画期的なシャックルです。
